2.1.2. Bausatz Zwangslüftung 480-620 m3/h
Zur Montage des Bausatzes für die Zwangslüftung zu 480-620 m
3
/h
muss man wie folgt vorgehen:
• Die Feuerraumtür anheben
• Den gusseisernen Rost, den mittleren Aschenkasten und die
zwei halben weißen Schamottplatten entfernen (Alutec®)
• Die selbstschneidenen Schrauben B herausdrehen und den
hermetischen Boden C entfernen
(Abbildung 10)
• Den Bausatz Elektrolüfter 480 oder 620 mc/h einschließlich
Anschlussflansch, wie auf
Abbildung 11 ausgerichtet, einsetzen,
so dass die beiden Haken des Flansches in den vorgesehen
Schlitzen Z des hinteren Standfußes einrasten.
• Die Lüftergruppe wie auf Abbildung 11 anheben, so dass die
Bohrungen des Flansches mit denen des Bodens des
Heizkamins übereinstimmen.
• Alles durch Festschrauben der beiden Schrauben A von
oberhalb des Bodens fixieren, so dass der Lüfter 480-620 m
3
/h
am Rahmen befestigt wird
(Abbildung 10).
• Vor dem Wiedereinsetzen des hermetischen Bodens C in seinen
Sitz die elektrischen Anschlüsse gemäß des folgenden
Abschnitts ausführen.
• Nach Ausführung der elektrischen Anschlüsse den hermetischen
Boden C wieder einsetzen und ihn mit den selbstschneidenden
Schrauben B befestigen (
Abbildung 10)
Sicherstellen, dass der herausnehmbare Boden C
hermetisch abdichtet und kontrollieren, ob die am
Boden montierten Dichtungen einwandfrei sind.
2.1.3. Bausatz Zwangslüftung 180 m3/h (Nur B70)
Zur Montage des Bausatzes für die Zwangslüftung zu 180 m
3
/h muss
man wie folgt vorgehen:
•
Die Feuerraumtür anheben.
•
Den gusseisernen Rost, den mittleren Aschenkasten und die zwei
halben weißen Schamottplatten entfernen (Alutec®)
•
Die selbstschneidenen Schrauben B herausdrehen und den
hermetischen Boden C entfernen
(Abbildung 12)
•
Die Lüfter zu 180 m
3
/h wie auf
Abbildung 13 ausgerichtet
einsetzen, so dass der Haken auf dem Lüfterflansch im
vorgesehenen Schlitz in der Struktur des Heizkamins einrastet
(Abbildung 13).
•
Die Lüfter am Rahmen befestigen, indem man die beiden
Schrauben A von oberhalb des Bodens anzieht
(Abbildung 12)
•
Den Stahlbügel mit der Klemmleiste für die elektrische
Verdrahtung mit der mitgelieferten selbstbohrenden Schraube F
befestigen
(Abbildung 14).
•
Vor dem Wiedereinsetzen des hermetischen Bodens C in seinen Sitz die
elektrischen Anschlüsse gemäß des folgenden Abschnitts ausführen.
•
Nach Ausführung der elektrischen Anschlüsse den hermetischen
Boden C wieder einsetzen und ihn mit den selbstschneidenden
Schrauben B befestigen
(Abbildung 14)
•
Die Brennebenen, den Aschenkasten und den Aschenrost wieder
einsetzen

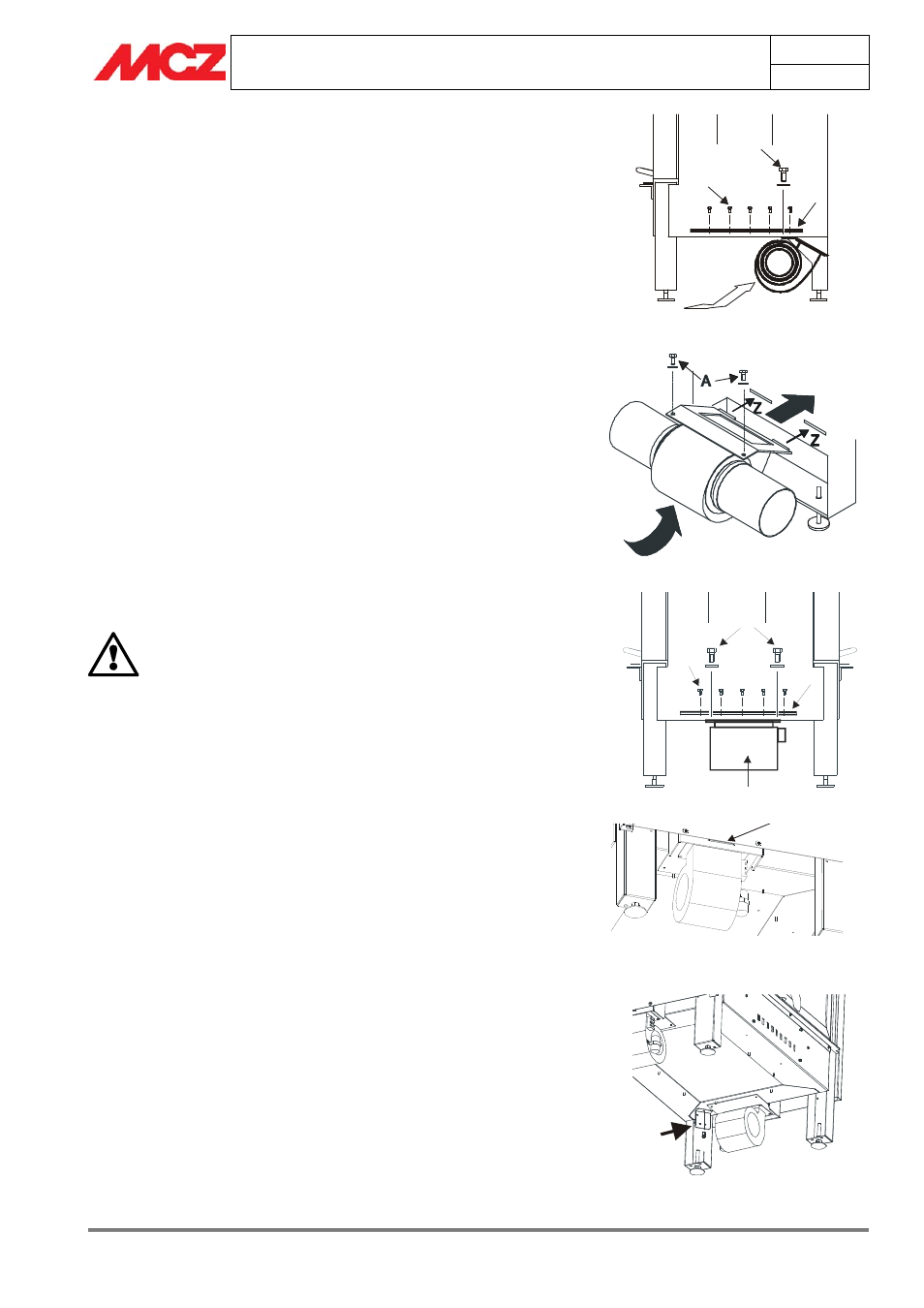

Abbildung 11 – Position des Lüfters 480-620 m
3
/h
Abbildung 10 – Demontage der internen
Brennebene
Abbildung 13 – Montage der Lüfter
Abbildung 12 – Demontage der internen
Brennebene
Abbildung 14 – Montage Bügel mit Klemmleiste
A
B
C
A
B
C
F
