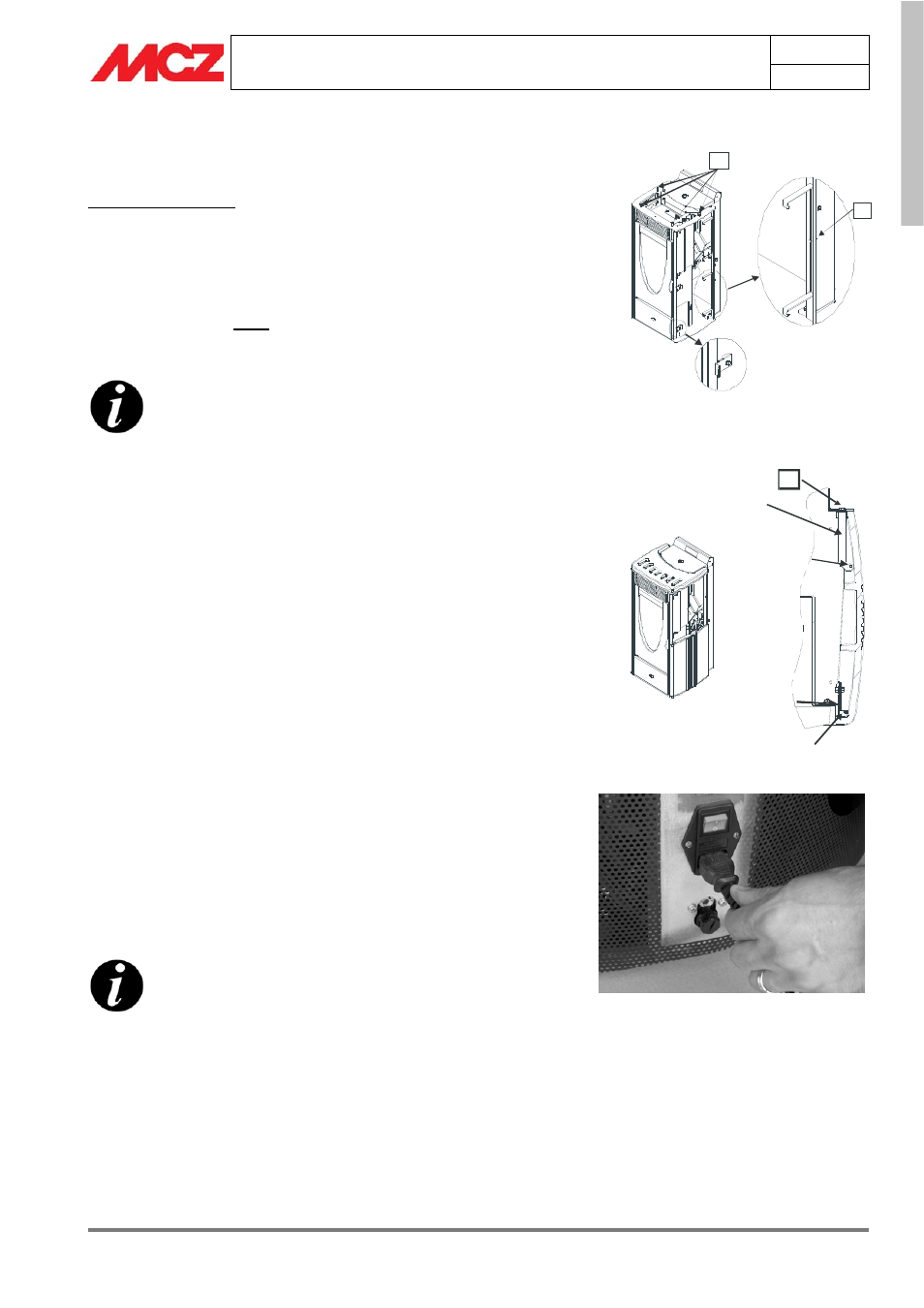

3.3. MONTAGE DER KERAMIKVERKLEIDUNG FÜR
DAS MOD. OMEGA-PLANET
ANSICHT DES OFENS
Auf der vorderen Seite befinden sich die in der Tiefe und Länge
einstellbaren Bügel (A) (zwei Bügel für jede Fliese). Diese müssten
bereits in der richtigen Position befestigt sein.
Auf der hinteren Seite befinden sich die provisorisch am Rahmen des
Ofens befestigten Bügel (B). Die Schraube (Z), durch die die Bügel
befestigt sind, nur leicht ausschrauben, damit die Bügel horizontal
verschoben werden können.
BEIM ANBRINGEN DER FLIESEN IST STETS VON
UNTEN AUS ZU BEGINNEN.
Eine Fliese (mit den bereits eingesetzten Zapfen) aus der Verpackung
nehmen, sich auf die Seite des Ofens begeben und die Fliese von vorne
so anbringen, dass die Bügel (A) auf dem vorderen Zapfen anschlagen.
Die Fliese hinten am Rahmen des Ofens anbringen. Mit dem hinteren
Bügel (B) und der entsprechenden Schraube (die als Griff dient) so
vorgehen, dass sich die hakenförmigen Enden auf dem hinteren Zapfen
der Fliese einhaken.
Die korrekte Position überprüfen und die Schraube fest anziehen.
Beim Anbringen der anderen Fliesen auf dieselbe Weise vorgehen.
Zuletzt die Abdeckplatte montieren, die auf die vier Gummistopfen (K)
aufzusetzen ist. Durch einen kreuzweise mit den Fingern auszuübenden
Druck überprüfen, ob die Platte fest aufliegt. Diese kann eventuell
durch den Gummistopfen oder die darunter liegende Unterlegscheibe
entsprechend nivelliert werden.
3.4. ELEKTRISCHER ANSCHLUSS
Schließen Sie das Netzkabel zunächst auf der Rückseite des Ofens an
und dann an einer Wandsteckdose. Abb. 15
Der Hauptschalter auf der Rückseite sollte nur zum Einschalten des
Ofens betätigt werden, ansonsten sollte er auf AUS befinden.
Bei längerer Nichtbenutzung des Ofens empfiehlt es
sich, das Verbindungskabel vom Ofen zu trennen.
K
Z
Haken B
Haken A
Haken A
Haken B
Vorderer Zapfen f r Ø
Keramikfliese
Z
Hinterer
Zapfen f r Ø
Keramikfliese
