4-INSTALLATION UND MONTAGE
EXTERNE UND INTERNE LUFTÖFFNUNG
VERBRENNUNGSLUFT-ZULEITUNG
Der Heizkamin FORMA WOOD ist mit einem Loch an der Rückwand für den Eintritt der für die Verbrennung notwendigen Luft versehen. Es
ist möglich, die Verbrennungsluft-Zuleitung unter das Gerät zu verlegen. Dazu:
• Hinteren Flansch (Abb. 5) entfernen.
• Verschluss im Teil unter dem Heizkamin entfernen (Abb. 6).
• Mit zwei Schrauben den Flansch unter dem Heizkamin befestigen, um dann die Anschlüsse mit den Rohren auszuführen.
• Den vom Teil unter dem Heizkamin entfernten Verschluss im hinteren Teil positionieren.
Durch Flansche ø 100 cm und einen Schlauch (Abb. 5 oder 6) an die externen Gitter oder die Gitter im Installationsraum anschließen,
sodass der Weg von dem der Luft der natürlichen Konvektion oder der Zwangskonvektion getrennt ist.
NIEMALS DAS LOCH DER VERBRENNUNGSLUFTZUFÜHRUNG SCHLIESSEN.
LUFTEINLASS FÜR NATÜRLICHE BELÜFTUNG
Wird der Heizkamin mit natürlicher Belüftung installiert, d. h. ohne Elektroventilator, eine externe Verbrennungsluftöffnung von 300 cm²
hinter dem Monoblock ausführen, sodass stets frische Luft unter den Heizkamin strömt.
Die getreue Einhaltung dieser Anweisung ist unerlässlich, andernfalls kann der Mangel an Sauerstoff die Verbrennung beeinträchtigen
und die Heizleistung des Geräts.
LUFTEINLASS FÜR ZWANGSBELÜFTUNG
KANÄLE FÜR SET COMFORT AIR
Wird der Heizkamin mit Zwangsbelüftung installiert, d. h. mit einem Set Comfort Air, die Lufteinlässe und die Kanäle wie folgt ausführen:
Für einen korrekten Sauerstoffaustausch im Raum sollte eine externe Luftöffnung von 150 cm² vorgesehen werden, sodass saubere und
frische Luft entnommen werden kann, und eine weitere Luftöffnung im Installationsraum des Heizkamins (ebenfalls 150 cm²).
Dies ermöglicht eine korrekte Mischung der Luft im Installationsraum und eine bessere Kühlung der Konstruktion des Heizkamins.
Sollte dieser Typ von Anschluss nicht möglich sein, müssen beide Luftöffnungen vorgesehen werden, egal, ob sie nach außen oder nach
innen gerichtet sind. Je nach Wahl sind die Betriebstemperaturen etwas höher oder niedriger als der Durchschnitt, beeinträchtigen aber
den korrekten Betrieb des Geräts nicht.
Das wird an Folgendes erinnert:
• Alle externen Luftöffnungen müssen mit von außen steuerbaren Schiebern versehen werden und einem Insektenschutz.
• Der Querschnitt der Luftöffnung ist als netto zu betrachten, also muss der Bereich eventueller Hindernisse (Netze, usw.) berücksichtigt
werden.
• Die Filter oder Netze müssen regelmäßig gereinigt werden, um das Passieren der Luft zu garantieren.
• Keinesfalls die Luftöffnungen verstopfen, wenn der Heizkamin oder das Set zur Belüftung in Betrieb ist.

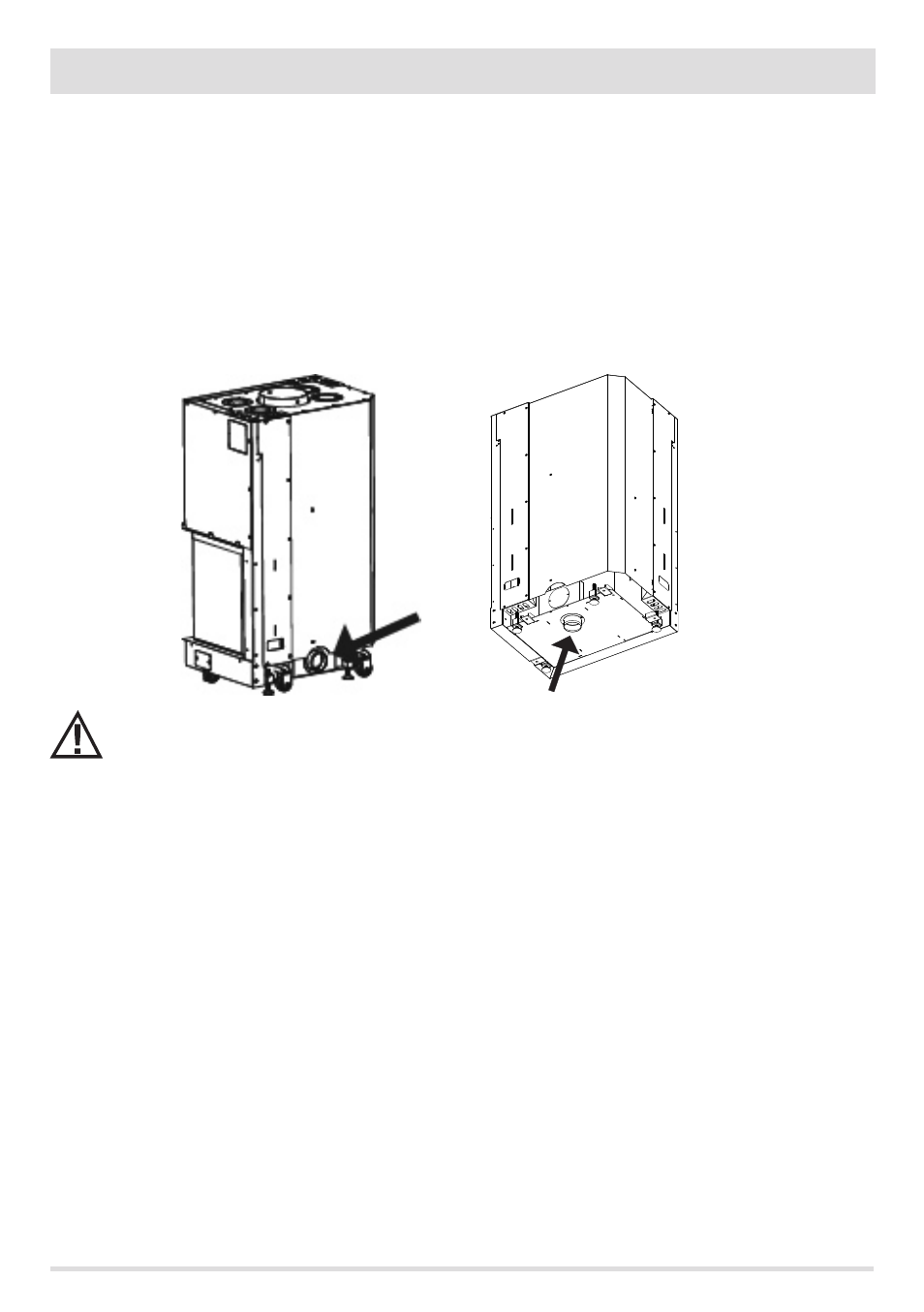

ABBILDUNG 6 - VERBRENNUNGSLUFT-ZULEITUNG
UNTER DEM HEIZKAMIN FORMA
ABBILDUNG 5 - VERBRENNUNGSLUFT-ZULEITUNG
HINTEN
