4-SCHORNSTEIN
BAUTEILE DES KAMINS
AUSSENLUFTÖFFNUNG
Es ist Pflicht, eine geeignete Außenluftöffnung vorzusehen, die eine entsprechende Luftzufuhr für den korrekten Betrieb des Gerätes
garantiert. Der Luftzustrom zwischen Außenbereich und Installationsraum kann direkt über eine Öffnung an der Außenwand des Raums
erfolgen (vorzuziehende Lösung siehe Abbildung 9 a); oder aber indirekt, durch die kontinuierliche Luftentnahme aus den benachbarter
Nebenräume (siehe Abbildung 9 b). Als Nebenräume müssen Schlafzimmer, Bäder, Garagen und generell Räume mit Brandgefahr
ausgeschlossen werden. In der Installationsphase müssen die Mindestabstände überprüft werden, die erforderlich sind, damit Luft
von außen zugeführt werden kann. Dabei muss das Vorhandensein von Türen und Fenstern berücksichtigt werden, die eine korrekte
Luftzufuhr zum Gerät verhindern könnten (siehe Schema unten).
Der Lufteinlass muss mindestens eine Netto-Fläche von 150 cm2 (für Kamine/Kamineinsätze - 100 cm2 für Kaminöfen): diese Oberfläche
muss entsprechend vergrößert werden, wenn im Raum weitere aktive Generatoren aufgestellt sind (zum Beispiel: elektrischer Ventilator
zur Entlüftung, Dunstabzug, andere Öfen, etc ...), die die Umgebung in Unterdruck versetzen können. Es muss überprüft werden, dass,
wenn alle Geräte eingeschaltet sind, der Druckabfall zwischen Innenraum und Außenbereich den Wert von 4 Pa nicht überschreitet. Im
Bedarfsfall muss der Querschnitt des Lufteinlasses vergrößert werden; dieser muss fast in Bodenhöhe realisiert werden und immer mit
einem externen Schutzgitter versehen sein, um zu verhindern, dass er möglicherweise durch Vögel oder andere Gegenstände verstopft
wird.
Die für die Verbrennung erforderliche Luft kann
mit einem nicht-komprimierbaren Schlauch
direkt über den externen Lufteinlass entnommen
werden.

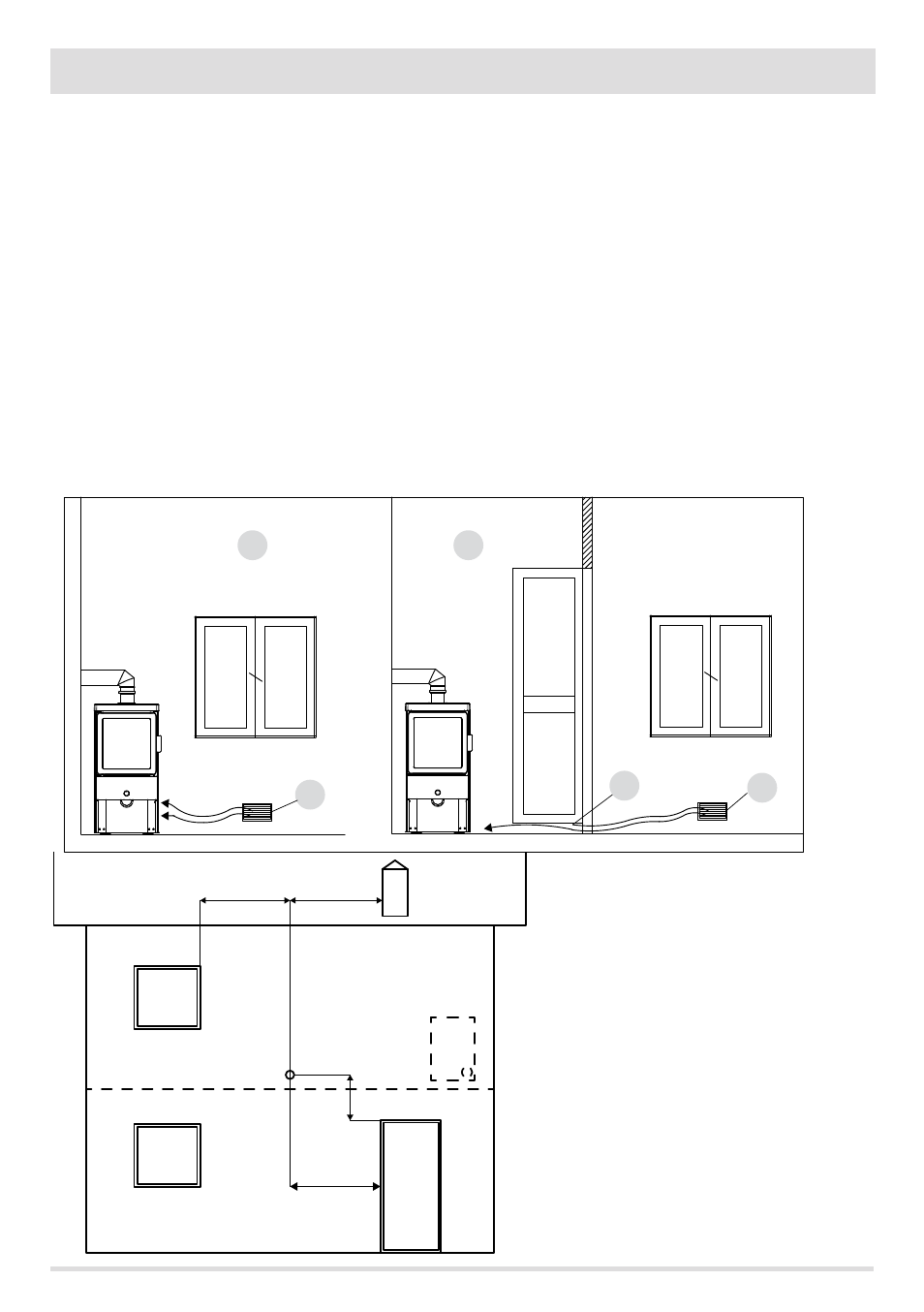

ABBILDUNG 9 a - direkt von außen
ABBILDUNG 10
ABBILDUNG 9 b - indirekt über Nebenraum
A=LUFTÖFFNUNG
B=ZU LÜFTENDER RAUM
C=GROSSTEIL DER ÖFFNUNG UNTER DER TЬR
