INSTALLATIONS- UND GEBRAUCHSANLEITUNG Kapitel 3
MAGRITTE Seite 12
Kapitel 3 Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten
3.5. PHASE 4 - MONTAGE DER INNEREN UND ÄUSSEREN SEITENTEILE
(elemente 6,7,8,9,10)

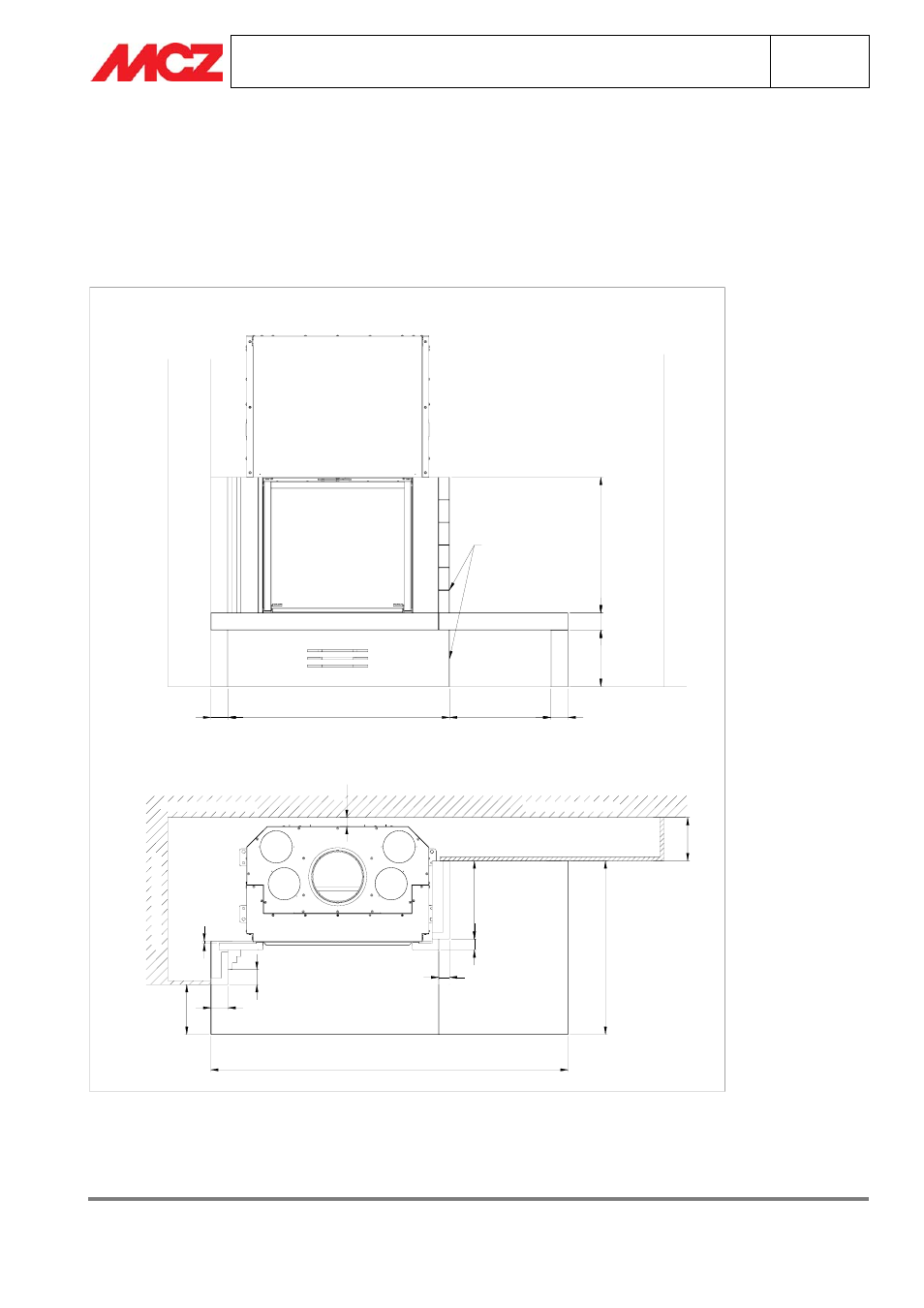

Die inneren und äußeren Seitenteile trocken positionieren (siehe Abbildungen).
ANMERKUNG: Bevor die endgültige Befestigung erfolgt, die Position der beiden äußeren Seitenteile
zur Blende überprüfen. Diese MÜSSEN bündig mit der Blende abschließen. Die äußeren Seitenteile
können so eingestellt werden, dass eventuelle Unregelmäßigkeiten (von wenigen mm)
ausgeglichen werden können, die der Ästhetik der Verkleidung schaden würden.
36
0
PARETE
20
0
INCAS
S
O
230
80
70
10
50
50
625 (484)
26
0
80
ALLINEATI
(ECCETTO
COMPENSAZIONI)
80 (0) 1028 (1350) 470 80
N.B. ( ) QUOTE MAGRITTE FORMA PURO95
1658 (1900)
MURO PERIMETRALE
MURO
PERI
M
ET
RALE
42
MURO PERIMETRALE
80
0
ANMERKUNG: Die Version für Forma Puro 98 verfügt nicht über das Element 2
(Seitlicher Sims li.)
und das Element 1 ( Mittlerer Sims), sie wird an die Wand angelehnt (seitlich bündig zu den
Elementen 4 - Brennebene-, 7 -Äußeres Seitenteil li.- und 10 –Blende-).
