3. MONTAGE DER VERKLEIDUNG MAGRITTE
Die Montage der Verkleidung Magritte birgt keine besonderen Schwierigkeiten. Es ist dennoch empfehlenswert,
die verschiedenen Montagephasen mit einer gewissen Sorgfalt durchzuführen: Es wird dazu geraten, die
Verkleidung gleichzeitig mit dem Heizkamin Forma zu montieren, damit die laufenden Arbeiten ständig überprüft
werden können.

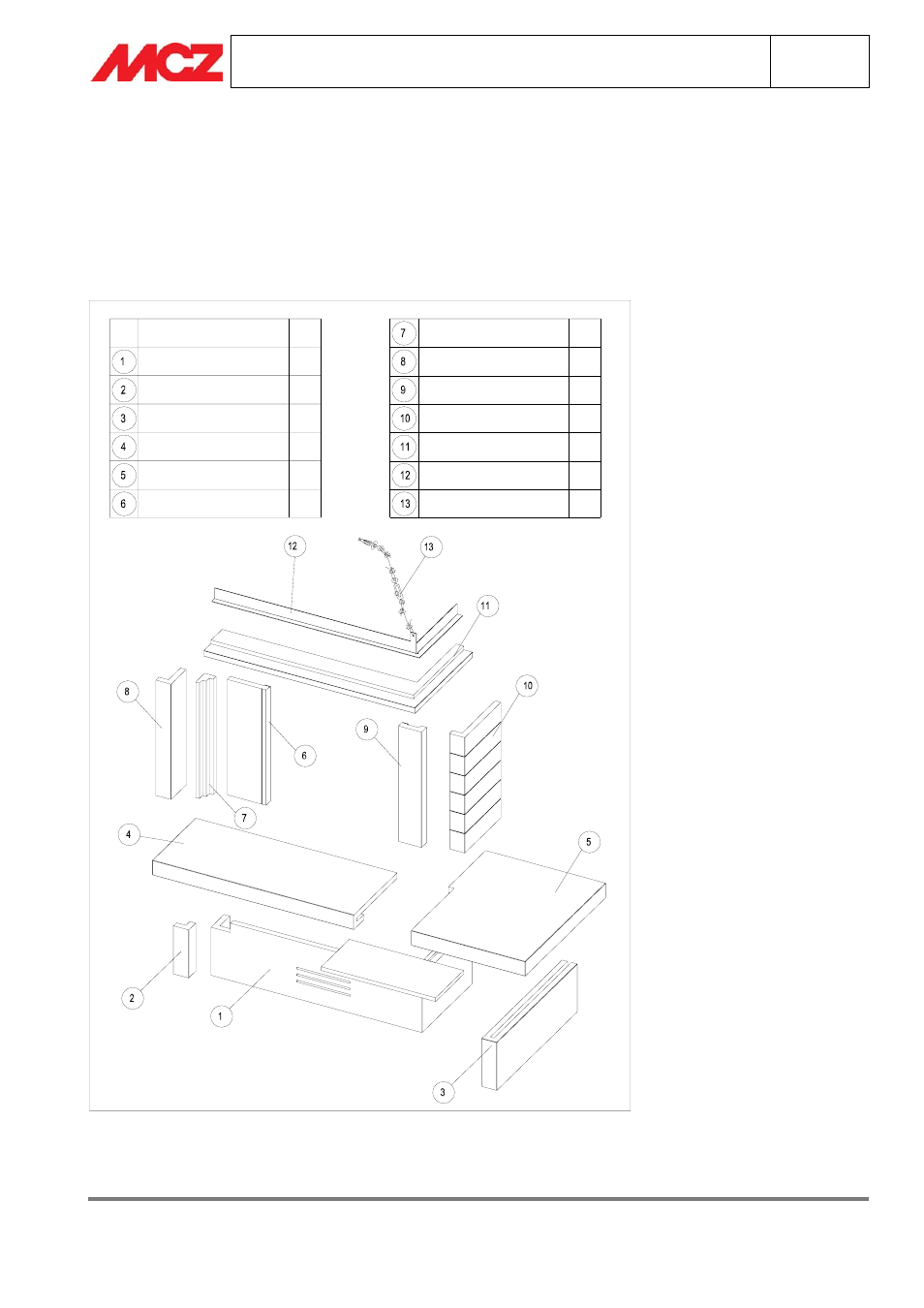

3.1. KOMPONENTEN DER VERKLEIDUNG MAGRITTE
SPALLA INTERNA SX
ALZATA LATERALE SX
ALZATA CENTRALE
PIANO PANCA
PIANO FUOCO
ALZATA PANCA
COMPONENTE
1
SPALLA INTERNA DX
1
SPALLA ESTERNA DX
SUPPORTO VELETTA
1
1
TIRANTE
1
1
VELETTA
1
1
1
1
SPALLA ESTERNA SX
1
N.
1
SPALLA CENTRALE
1
ANMERKUNG: Die Version für Forma Puro 95 verfügt nicht über das Element 2
(Seitlicher Sims li.)
und das Element 1 (
Mittlerer Sims), sie wird an die Wand angelehnt (seitlich bündig zu den
Elementen 4 -
Brennebene-, 8 -Äußeres Seitenteil li.- und 11 –Blende-).
