INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
MAGRITTE
Seite
8
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

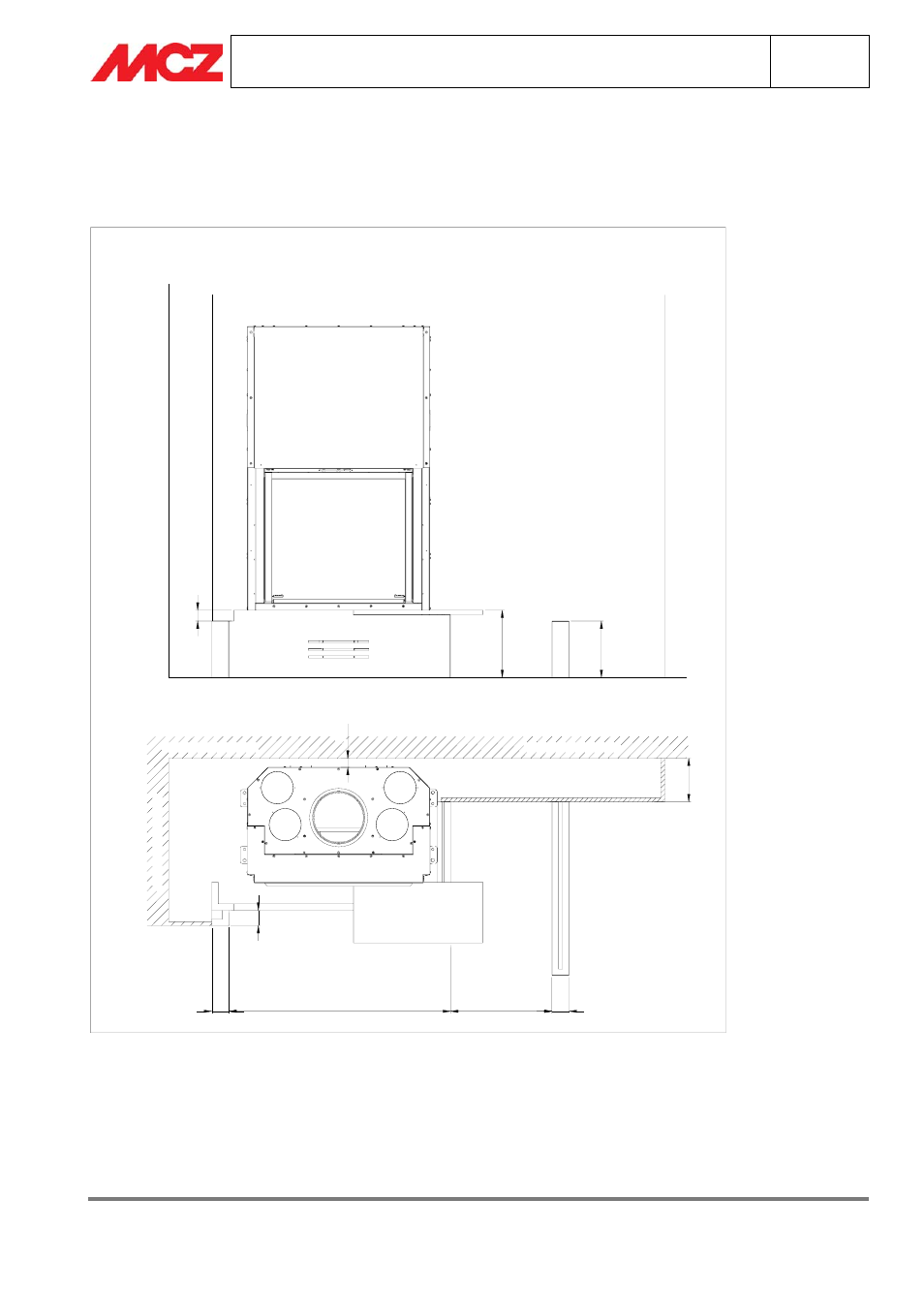

3.3. PHASE 2 – MONTAGE DER SIMSE (elemente 1,2,3)
Den mittleren Sims, den seitlichen Sims und den Bankaufsatz wie in der Abbildung positionieren: Überprüfen Sie,
dass diese waagrecht und rechtwinklig sind. Benutzen Sie dazu eventuell geeignete Unterlegscheiben.
MURO PERIMETRALE
MUR
O
PER
IM
E
T
RALE
260
31
0
50
1028 (1350)
470
80
PARETE
200
INCAS
S
O
N.B. ( ) QUOTE MAGRITTE FORMA PURO95
80(0)
70(0)
42
MURO PERIMETRALE
ANMERKUNG: Die Version für Forma Puro 95 verfügt nicht über das Element 2 (
Seitlicher Sims li.)
und das Element 1 (
Mittlerer Sims), sie wird an die Wand angelehnt und muss bündig zu dieser sein
