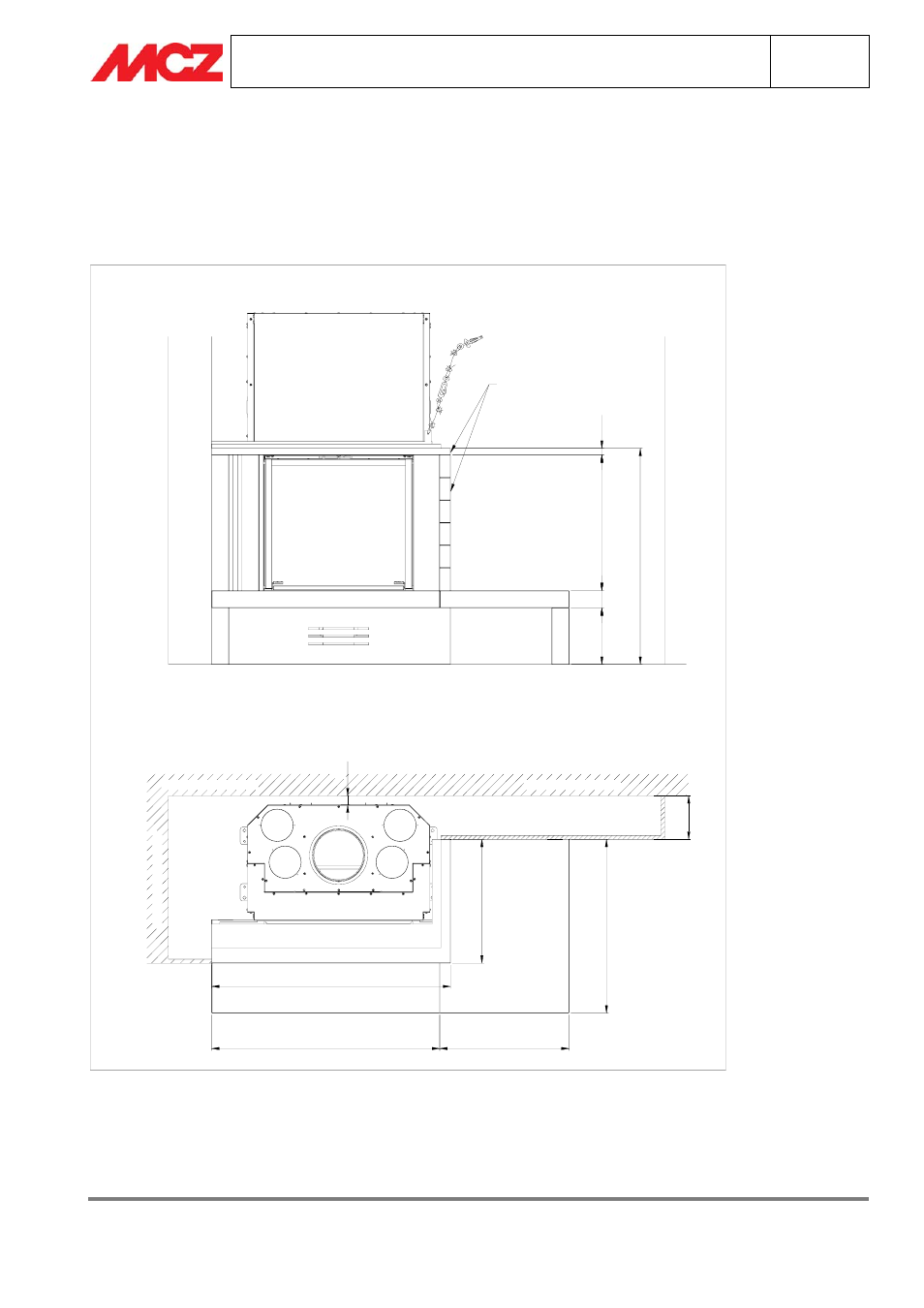

3.6. PHASE 5 - MONTAGE DER BLENDE (element 11)
Die Stahlzugstange (Element 13) und die Blendenhalterung (Element 12) einfügen und an der Zimmerdecke
verankern. Dabei so vertikal wie möglich halten und die Waagrechtigkeit mit der entsprechenden
Spannvorrichtung regulieren. Die Blende auf der entsprechenden Halterung und auf den Seitenteilen aufliegend
anbringen.
42
N.B. ( ) QUOTE MAGRITTE FORMA PURO95
1058 (1300)
MURO PERIMETRALE
MUR
O
PERI
M
ETRA
LE
MURO PERIMETRALE
80
0
PARETE
200
INCA
SS
O
6
25 (484)
30
995 (854)
80
260
57
0
1108 (1350)
600
A FILO
