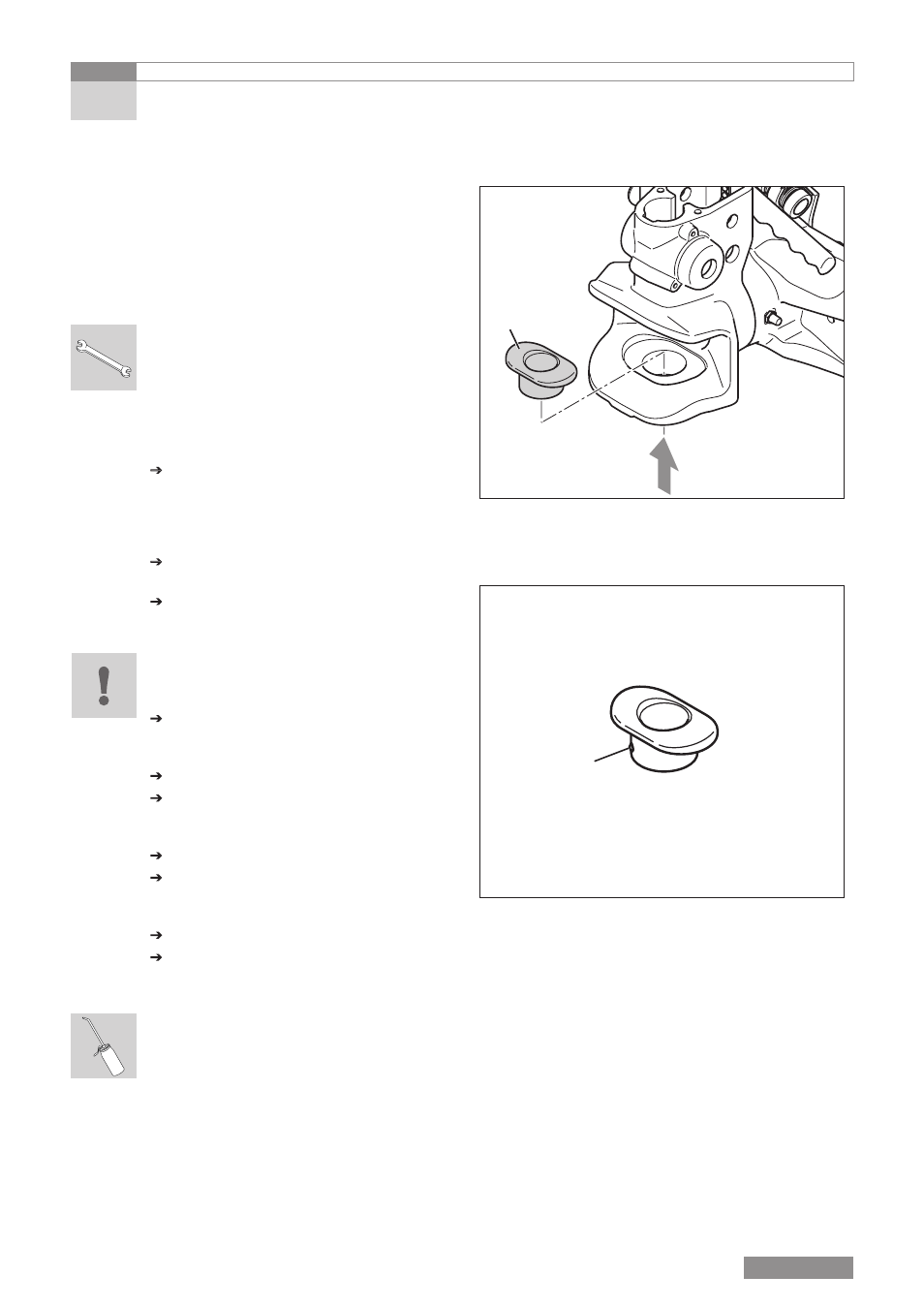

[17] A Buchse unten
Demontage/Montage
Voraussetzungen
– Kupplungsautomatik ausgebaut,
aus Sicherheitsgründen empfohlen;
Kapitel 4.1
WeRkzeuge:
– geeignetes ein- Auspresswerkzeug
– Hammer
– körner
Demontage
 Verschlissene Buchse [17A] langsam von
unten nach oben auspressen
Montage
 Montageflächen an der Kupplung vor
dem Einbau gründlich reinigen
 Verschlissene oder beschädigte Buchse
erneuern; Kapitel 5.2 Verschleißgrenzen
und 5.1 Ersatzteile
VoRSicHT!
die Buchse kann zerstört werden, wenn sie
beim einpressen verkantet.

Auf richtige Einbaulage achten: Die Kugel
[18A] in der Buchse muss in der Rille der
alten Kugel laufen!
 Buchse genau axial ansetzen
 Während der ersten Millimeter des
Einpressens die Zentrierung der Buchse
laufend kontrollieren
 Buchse bis zum Anschlag einpressen
 Buchse unten, an der Halbkreisbohrung
der Fangmaulunterseite, mit kräftigem
Körnerschlag sichern
 Buchse nach dem Einbau fetten
 nach Montage aller Teile kupplung auf
Funktion prüfen; kapitel 4.2
ScHMieRMiTTel:
– Mehrzweckschmierfett RenoliT MP
