ROCKINGER RO 855 D - Handbuch (Seite 20)

ROCKINGER
Member of JOST-World
11.2014
ZDEXXXXXXXXD
20
RO  855D
|
RO  865D

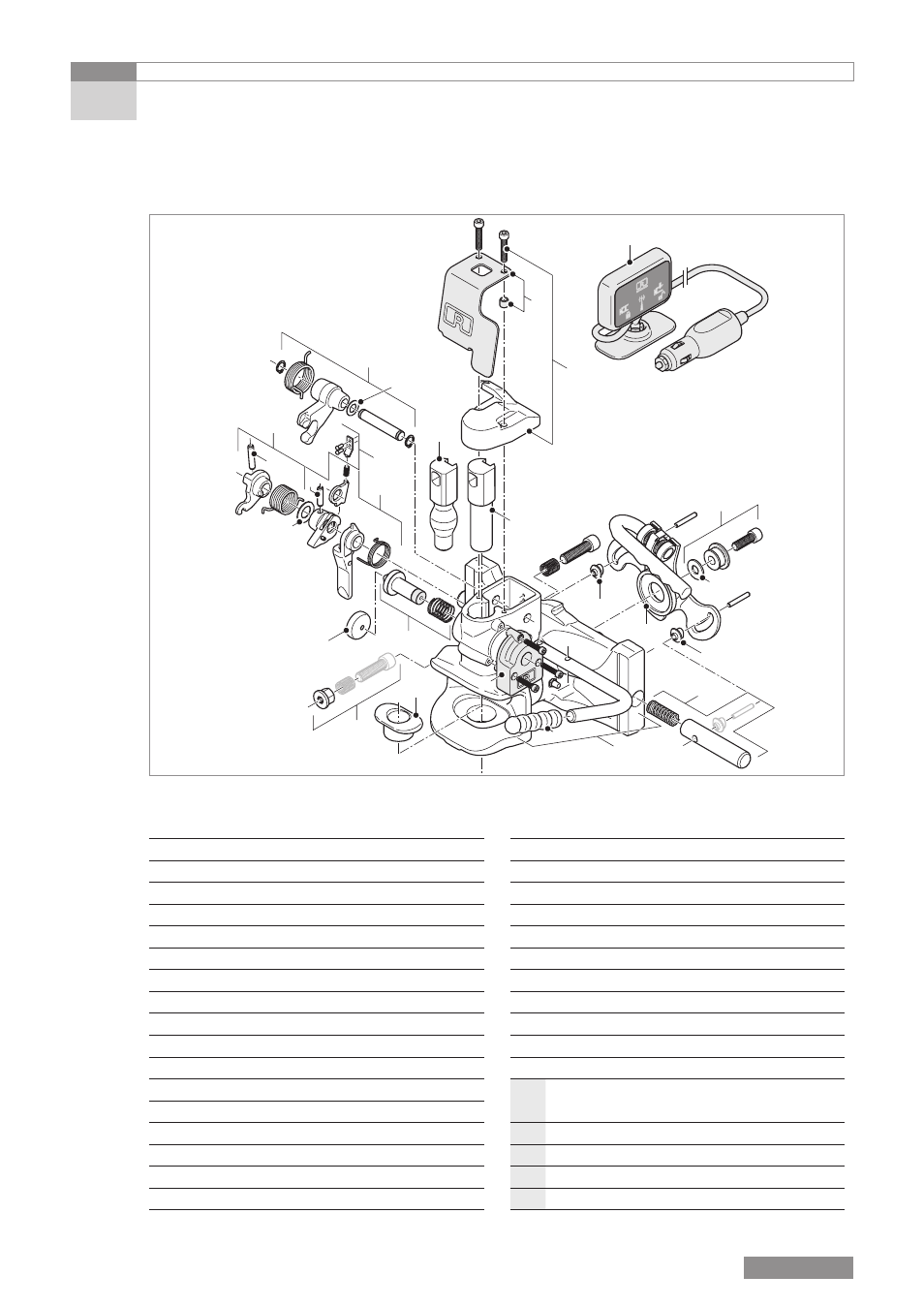

5.1 Ersatzteile
[24]  kein Ersatzteil
Anhängekupplungen RO

855D, RO

865D
3
7
4
5a
5
6
8
11
10
12
13,
14
16
nach Bedarf
4a
17
17
15
2
nach Bedarf
nach Bedarf
3a
1,1a
5 Anhang

Pos. Bezeichnung Art.- Nr. ROE
1 Buchse unten für zylindrischen Bolzen 30,6 mm 75L188
1a Buchse unten für balligen Bolzen 38 mm 70972
2 Verschlussdeckel komplett 70513
3 Lösehebel Satz 70514
4 Zughebel Satz 70515
5 Kupplungsbolzen zylindrisch (30,6 mm) 75L186
5a Kupplungsbolzen ballig (38 mm) 70973
6 Abstützdeckel 75L117
7 Federhalter 70523
8 Durchrutschsperre komplett 70910
10 Handhebel, inkl. Pos. 11, 3a, 4a 75L190
11 Griffkappe 75L191
12 Aufwerfhebel komplett 75L119
13 Sicherung komplett 75L116
14 Arretierbolzen komplett, D10... 75L179
Arretierbolzen komplett, D12... 75L180
Arretierbolzen komplett, D23... 75L181
Pos. Bezeichnung Art.- Nr. ROE
Arretierbolzen komplett, D30... 75L183
Arretierbolzen komplett, D36... 75L182
Arretierbolzen komplett, D90... 75L184
Arretierbolzen komplett, F30... 75L185
15 Kurvenscheibe 75L178
16 Befestigung, D10/D23/D30/D36/F30 71425
Befestigung, D 90... 71426
Befestigung, D 12... 71126
17 Gleitstein 2 Stück 75L187
18 Montagehilfsbolzen 75L154
Nachrüstsatz Sicherheitssensor kom-
plett: A, B, C, D 75L160
A Sensor / Sender inkl. Befestigung 75L161
B Display / Empfänger 75L167
C Sicherungsbolzen für Sensorbetrieb 75L168
D Anfahrschutz inkl. 2 Distanzhülsen 75L162

A
C
D
B
