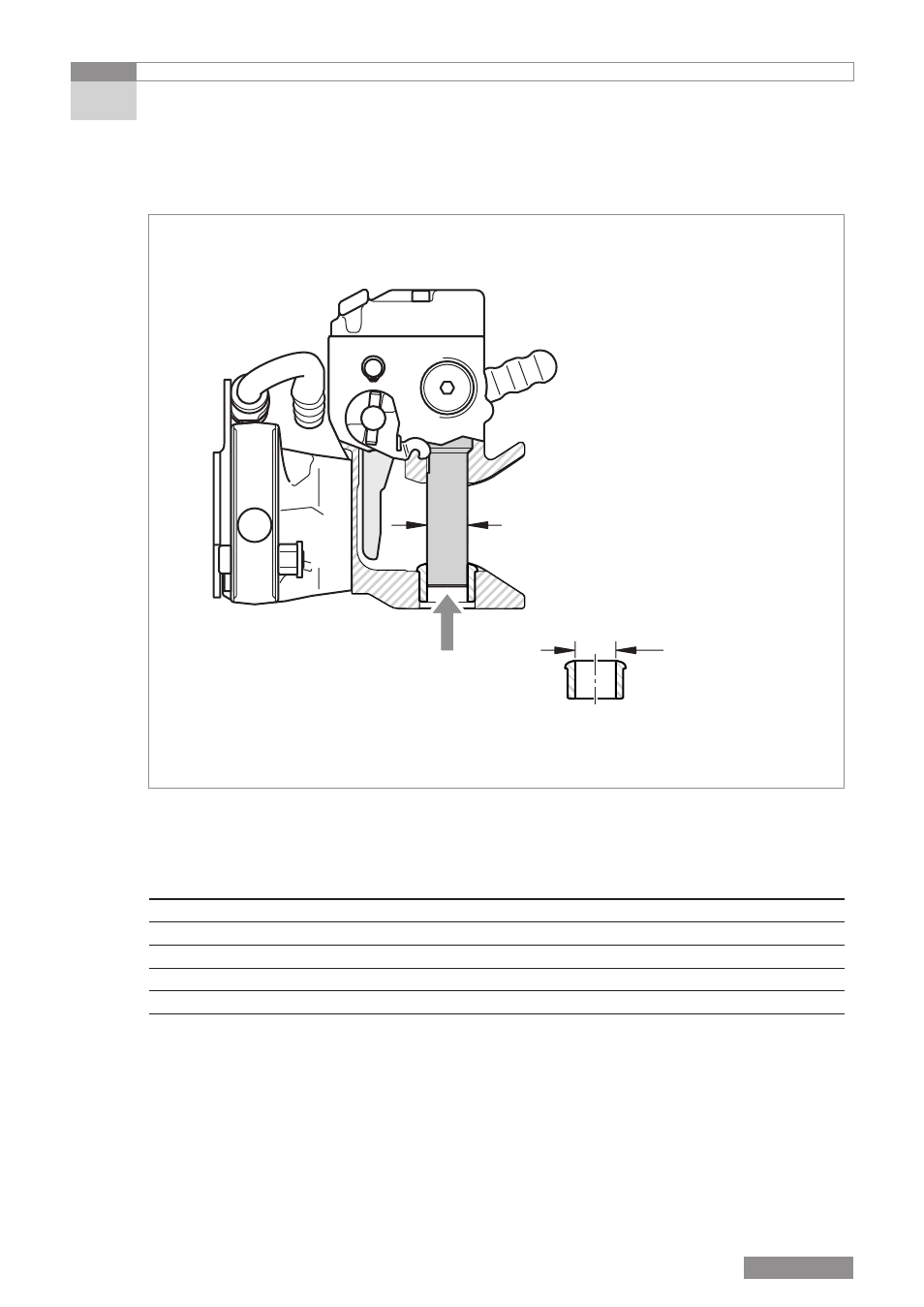

[25] Verschleißmaße im Bereich des Kupplungsbolzens
Maß Messmittel Bezeichnung Typ Verschleißgrenze
(mm)
A Messschieber Kupplungsbolzen Ø 30,6 mm 855 Ø 28,6
A Messschieber Kupplungsbolzen Ø 38 mm 865 Ø 36
B Tiefenmaß Kupplungsbolzen Höhenspiel 2,5
C Messschieber Buchse unten 855 Ø 32,3
C Messschieber Buchse unten 865 Ø 26,7
Kupplungsbolzen, Buchse unten
5.2 Verschleißgrenzen
5 Anhang
A
B
C
