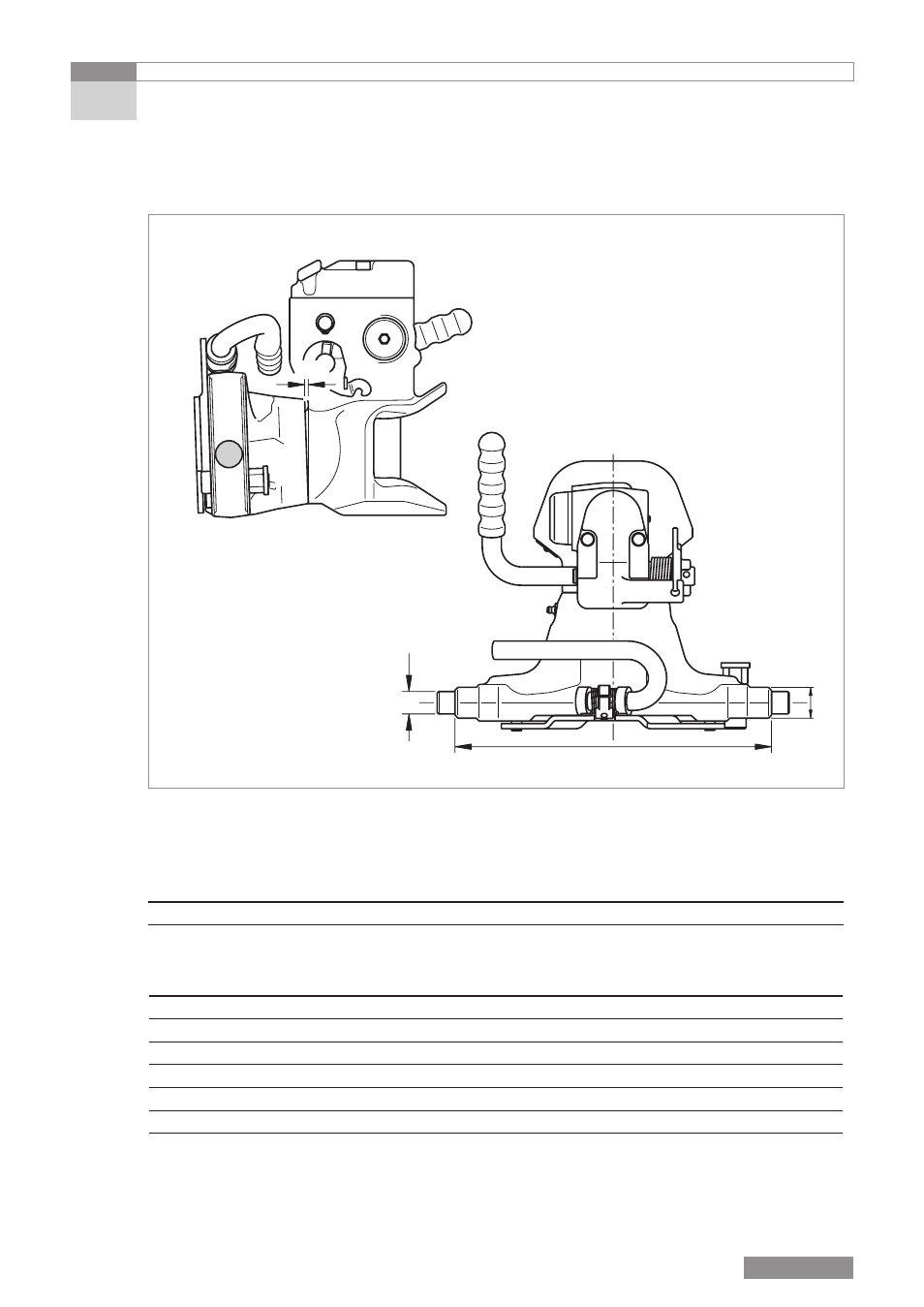

[26] Verschleißmaße im Bereich der Lagerung
Maß Messmittel Bezeichnung Verschleißgrenze
(mm)
A Fühllehre Spaltmaß am Drehgelenk max. 3
Lagerung
5.2 Verschleißgrenzen
5 Anhang
A
Spurweite Verschleißgrenzen am Fahrstuhllager
(mm) B (mm) C (mm) D (mm)
310 307,7 28,5 21,5
312 309,5 29,2 21,5
323 320,7 28,5 21,5
330 327,7 30,5 24,5
336 333,7 28,5 21,5
390 387,7 30,5 24,5
B
Ø D C
