Rahmen, ausleger frame, sub frame 640 – KTM 2000 Benutzerhandbuch
Seite 12

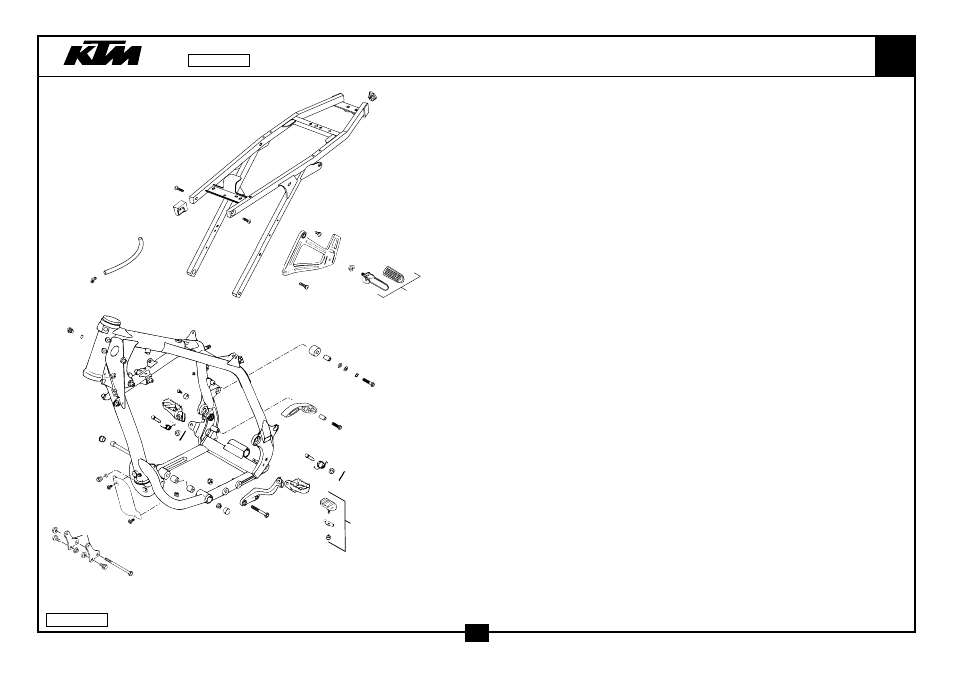

RAHMEN, AUSLEGER
FRAME, SUB FRAME
640
S P O R T M O T O R C Y C L E S
30
38
40
44
42
46
47
45
43
46 47
41
5
76
76
76
74
50
52
17
85
11
34
12
12
32
73
72
82
80
17
18
14
19
18
16
81
68
53
55
79
71
70
59
60
51
58
4
13
1
2
72
73
31
64 63
61
36
37
99-587.03.0
10
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
59
511.03.053.000
KETTENGLEITSTÜCK UNTEN ‘97
CHAIN SLIDING PIECE BELOW ‘97
1
60
511.03.053.051
BÜCHSE 8,2X10X20
BUSHING 8,2X10X20
1
61
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
1
63
583.03.063.000
BREMSHEBELANSCHLAG ‘93
BRAKE LEVER STOP ‘93
1
64
0991 060203
SENKSCHRAUBE DIN7991-M 6X20
FLAT HEAD SCREW DIN7991-M 6X20
1
68
360.03.014.000
SCHNORR-SICHERUNGSSCHEIBE 8MM
LOCK WASHER 8MM
1
70
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
1
71
0015 080453
SK.BUNDSCHRAUBE M 8X45 SW=10
HH COLLAR SCREW M 8X45 WS=10
1
72
0910 100003
VERSCHL.SCHR.DIN0910-M10X1
PLUG DIN0910-M10X1
3
73
580.38.022.900
CU-FÜLLRING 10 X 14 X 1,5
CU-SEAL RING 10 X 14 X 1,5
2
74
546.10.052.000
KETTENRADSCHRAUBE-ISK M 8X20
SPROCKET SCREW-AH M 8X20
2
76
545.10.052.000
KETTENRADSCHRAUBE-ISK M 8X26
SPROCKET SCREW-AH M 8X26
4
79
0125 080003
UNTERLEGSCHEIBE DIN0125-A 8,4
WASHER DIN0125-A 8,4
2
80
583.03.010.000
ABDECKUNG FÜR ÖLFILTER ‘94
COVER OIL FILTER ‘94
1
81
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
82
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
85
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
2
