Fussbremsbetätigung rear brake control 640 – KTM 2000 Benutzerhandbuch
Seite 16

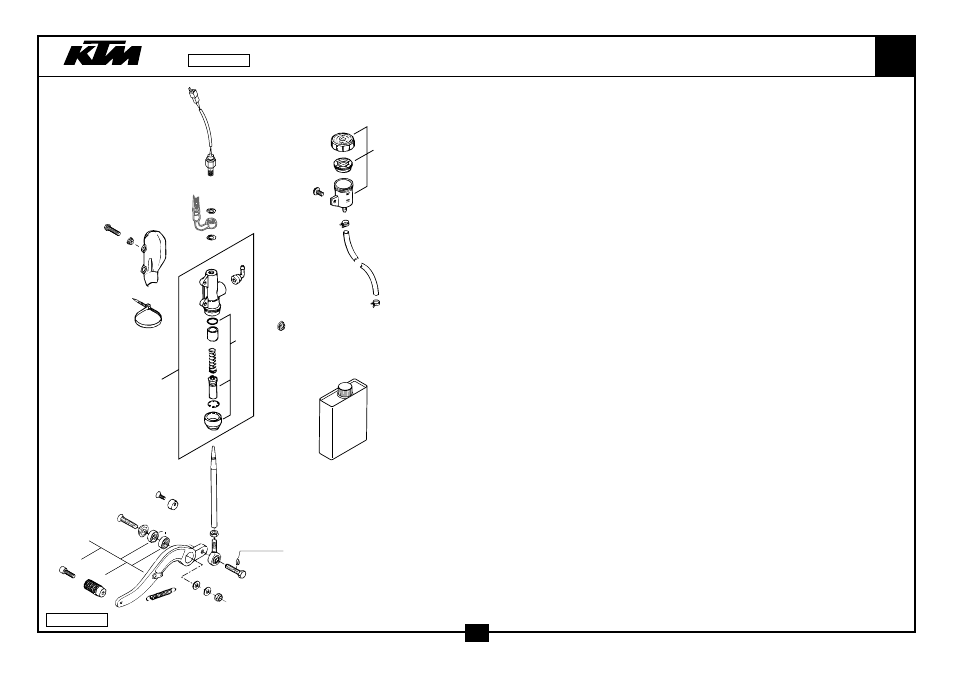

FUSSBREMSBETÄTIGUNG
REAR BRAKE CONTROL
640
S P O R T M O T O R C Y C L E S
60
63
66
67
66
50
50
30
32
33
35
24
20
5
6
16
15
11
12
12
14
9
10
8
1 2
4
3
Brake Fluid
DOT 5.1
80
34
17
LOCTITE 242
51
99-587.13.7
14
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
0991 080353
SENKSCHRAUBE DIN7991-M 8X35
FLAT HEAD SCREW DIN7991-M 8X35
1
2
583.03.061.000
FASONSCHEIBE ALU 8 X 24 MM
SPECIAL WASHER ALU 8 X 24 MM
1
3
583.03.060.144
FUßBREMSHEBEL KPL. DUKE’94
FOOT BRAKE LEVER CPL. DUKE’94
1
4
0625 006087
RILLENKUGELLAGER 608 2RS C3
GROOVED BALL BEAR. 608 2RS C3
2
5
0991 060203
SENKSCHRAUBE DIN7991-M 6X20
FLAT HEAD SCREW DIN7991-M 6X20
1
6
583.03.063.000
BREMSHEBELANSCHLAG ‘93
BRAKE LEVER STOP ‘93
1
8
583.03.060.051
AUFTRITT F. BREMSHEBEL DUKE’94
BRAKE LEVER PEDAL DUKE’94
1
9
130.03.062.000
RÜCKHOLFEDER
RETURN SPRING
1
10
0912 060203
ISK.SCHRAUBE DIN0912-M 6X20
AH SCREW DIN0912-M 6X20
1
11
583.03.062.000
GELENKKOPF M8 B=12MM ‘93
HEIM JOINT M8 W=12MM ‘93
1
12
0125 080003
UNTERLEGSCHEIBE DIN0125-A 8,4
WASHER DIN0125-A 8,4
2
14
0985 080003
SS.MUTTER DIN0985-M 8
SELF LOCKING NUT DIN0985-M 8
1
15
0934 080003
SK.MUTTER DIN0934-M 8
HEXAGON NUT DIN0934-M 8
1
16*
583.03.068.100
DRUCKSTANGE ALU L=178MM ‘93
PUSH ROD ALU L=178MM ‘93
1
17*
0933 080223
SK.SCHRAUBE DIN0933-M 8X22 8.8
HH SCREW DIN0933-M 8X22 8.8
1
20
545.13.101.044
HAUPTBREMSZYLINDER ‘89
MAIN BRAKE CYLINDER ‘89
1
24
545.13.150.000
REPARATUR SATZ KOLBEN 13MM
REPAIR KIT PISTON 13MM
1
30
0015 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
32
502.13.161.000
BUNDBÜCHSE
COLLAR BUSHING
2
33
545.13.038.000
BREMSZYLINDERSCHUTZ „BREMBO“
BRAKE CYL. PROTECTOR „BREMBO“
1
34
502.35.033.300
KLIPS-MUTTERNHALTER M6 KP142
SNAP-NUT HOLDER M6 KP142
2
35
440.11.076.305
KABELBAND 290MM
CABLE TIE 290MM
1
50
420.13.226.000
CU-DICHTRING DIN7603-10X16X1
CU-SEAL RING DIN7603-10X16X1
2
51*
503.11.051.100
BREMSLICHTSCHALTER HINTEN ‘98
BRAKE LIGHT SWITCH REAR ‘98
1
60
545.13.030.044
BREMSFLÜSSIGKEITSRESERVOIR ‘89
BRAKE FLUID RESERVOIR ‘89
1
63
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
66
580.07.017.000
YDNAC KLAMMER 10101 (9MM)
YDNAC CLAMP 10101 (9MM)
2
67
580.07.016.101
SCHLAUCH FÜR RESERVOIR 6X1,5
HOSE FOR RESERVOIR 6X1,5
0,15
80
306054
BREMSFLÜSSIGKEIT DOT 5.1
BRAKE FLUID DOT 5.1
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-587.13.7
2000
