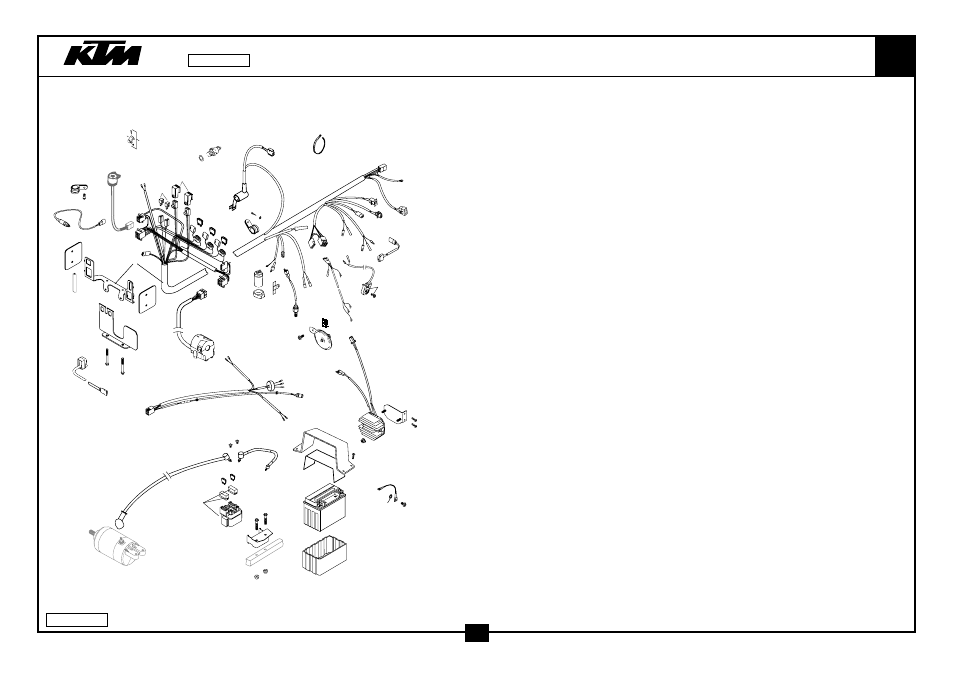

KABELSTRANG, ELEKTRIK
WIRING HARNESS, ELECRTIC
640
S P O R T M O T O R C Y C L E S
18
6
15
7
8
19
20
4
5
25
56
55
52
43
64
65
45
44
53
63
54
57
16
30
31
60
40
41
36
34
37
61
61
24
26
27
28
59
58
14
21
33
32
1
10
62
11
11
66
2
3
3
3
6
99-587.11.0
28
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
587.11.075.000
HAUPTKABELSTRANG DUKE ‘99
MAIN WIRING HARNESS DUKE ‘99
1
2*
587.11.076.000
KABELSTRANG HINTEN DUKE ‘99
WIRING HARNESS REAR DUKE ‘99
1
3*
580.11.109.110
STECKSICHERUNG 10 A ‘2000
FUSE 10 A ‘2000
3
4
584.11.074.000
START NOT-AUS SCHALTER
START-STOP SWITCH
1
5*
584.11.070.000
LICHTSCHALTER CEV LC4 ‘98
HEAD LIGHT SWITCH CEV LC4 ‘98
1
6*
570.13.070.400
PVC-SCHELLE HEYCO 11/16 3381
PVC CLAMP HEYCO 11/16 3377
2
7
584.11.096.100
DIODE FÜR E-START S3H-15 ‘97
DIODE FOR E-START S3H-15 ‘97
2
8
584.11.057.000
STARTERHILFSRELAIS ‘96
STARTER RELAY ‘96
2
10*
587.11.083.050
BLENDE F.STECKERBOARD DUKE ‘99
SCREEN F. BRACKET DUKE ‘99
1
11*
587.11.083.020
SICHTSCH. F. STECKERBOARD ‘99
COVER F. BRACKET ‘99
2
14
584.11.049.000
KUPPLUNGSSCHALTER ‘96
CLUTCH SWITCH ‘96
1
15
0912 050123
ISK.SCHRAUBE DIN0912-M 5X12
AH SCREW DIN0912-M 5X12
1
16*
503.11.051.100
BREMSLICHTSCHALTER HINTEN ‘98
BRAKE LIGHT SWITCH REAR ‘98
1
18
491.11.435.100
KONDENSATOR 25VOLT, 10.000 MF
CONDENSATOR 25V, 10.000 MF
1
19
545.11.048.000
KONDENSATORAUFNAHME
CAPACITOR BRACKET
2
20
546.11.448.000
HALTERUNG FÜR KONDENSATOR
BRACKET FOR CAPACITOR
1
21
583.13.021.100
BREMSLICHTSCHALTER KPL. VORNE
BRAKE LIGHT SWITCH CPL. FRONT
1
24
584.11.045.000
SEITENSTÄNDERSCHALTER KPL. ‘97
SIDE STAND SWITCH CPL. ‘97
1
25*
545.11.060.100
GLEICHSTROMHORN 12V NIKKO
DC HORN 12V NIKKO
1
26
584.11.053.000
BATTERIE 12V 8AH ‘96
BATTERY 12V 8AH ‘96
1
27
584.11.053.050
BATTERIEHÜLLE AUS GUMMI ‘96
BATTERY COVER (RUBBER) ‘96
1
28
584.11.097.100
MASSEKABEL D=6MM L=140MM ‘97
GROUND CABLE D=6MM L=140MM ‘97
1
30*
584.31.065.100
MICROSCHALTER LC4 ‘98
MICRO SWITCH LC4 ‘98
1
31*
584.11.085.000
KABELSTRANG EPC FÜR MOTOR LC4
WIRING HARN. EPC F. ENGINE LC4
1
32
0603 142015
ALU-DICHTRG. DIN7603-14X20X1,5
ALU SEALRING DIN7603-14X20X1,5
1
33
580.35.045.000
THERMOSCHALTER 80-85 GRAD ‘94
THERMOSWITCH 80-85 DG ‘94
1
34
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
2
36
584.11.034.100
REGLER-GLEICHRICHTER 12V ‘97
VOLT.REGULATOR-RECTIFIER 12V
1
37*
587.11.055.000
HALTEBLECH REGLER DUKE ‘99
BATTERY BRACKET REGULATOR ‘99
1
40
0981 480133
LI.BLECHSCHR. DIN7981- 4,8X13
SHEET MET.SCR.DIN7981- 4,8X13
1
41
0797 050003
ZAHNSCHEIBE DIN6797-J 5,3
TOOTH LOCK WASH. DIN6797-J 5,3
1
43*
587.11.058.050
STARTERRELAIS HALTEBL.DUKE ‘99
BRACKET FOR STARTER RELAY ‘99
1
44*
580.11.109.120
STECKSICHERUNG 20 A ‘2000
FUSE 20 A ‘2000
2
45*
582.11.058.000
STARTRELAIS DUKE ‘99
STARTER RELAY DUKE ‘99
1
52
584.11.059.100
STARTERKABEL 700MM ‘97
STARTERCABLE 700 MM ‘97
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
