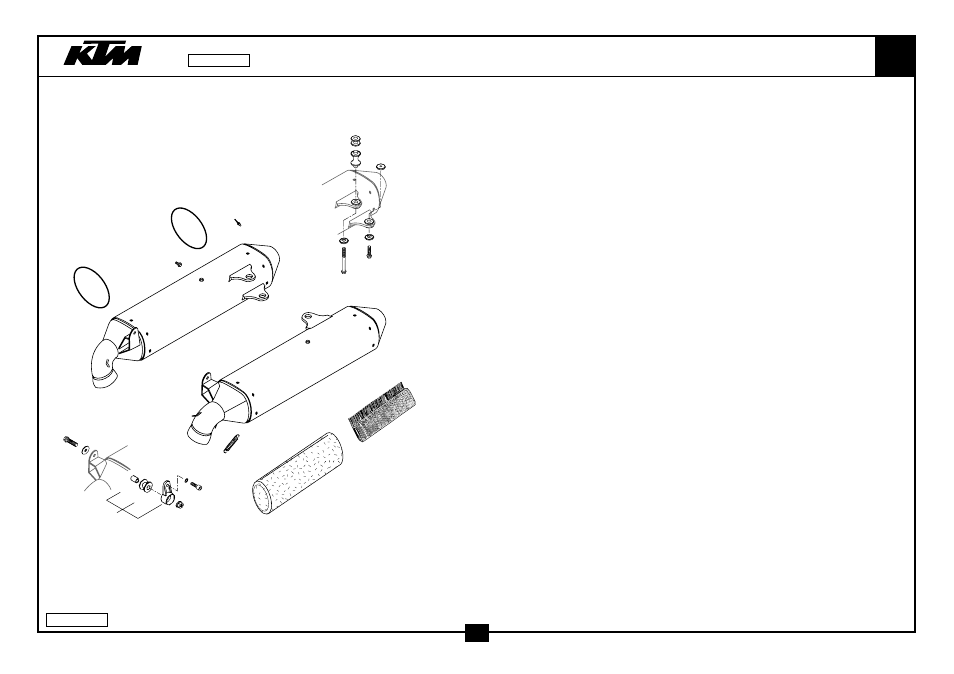

ENDDÄMPFER
SILENCER
640
S P O R T M O T O R C Y C L E S
1
2
32
21
20
9
22
25
24
23
27
26
8
28
30
31
31
5
3
4
4
4
5
6
5
7
99-587.05.0
17
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
587.05.070.100
ENDDÄMPFER LINKS DUKE USA 2000
SILENCER L/S DUKE USA 2000
1
2*
587.05.071.100
ENDDÄMPFER RE. DUKE USA 2000
SILENCER R/S DUKE USA 2000
1
3*
587.08.015.050
ABSTANDH.NUMMERTAFELTR.DUKE’99
CLAMP NUMBER PLATE CARRIER ‘99
2
4*
546.05.068.000
DÄMPFUNGSELEMENT SCHWARZ
EXHAUST BRACKET RUBBER BLACK
6
5*
546.05.069.000
BÜCHSE 7,5X12X28X7,8 ‘96
BUSHING 7,5X12X28X7,8 ‘96
6
6
0015 060653
SK.BUNDSCHRAUBE M 6X65 SW=8
HH COLLAR SCREW M 6X65 WS=8
2
7
0014 060253
SK.BUNDSCHRAUBE M 6X25 SW=8
HH COLLAR SCREW M 6X25 WS=8
2
8
0137 060000
FEDERSCHEIBE DIN0137-B 6
SPRING WASHER DIN0137-B 6
2
9
503.05.016.000
ZUGFEDER L=55MM ÖSEN BEWEGLICH
TENSION SPRING L=55MM
4
20*
587.05.078.350
DÄMMSTOFF 350 GRAMM ‘99
STUFFINGYARN 350 GRAMM ‘99
1
21*
587.05.078.080
DÄMMSTOFFMATTE 80 GRAMM ‘99
STUFINGYARN 80 GRAMM ‘99
1
22*
543.05.065.444
ENDDÄMPFERHALTER KPL. LANG 8MM
SIL.BRACKET CPL. LONG 8MM
2
23
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
2
24
565.05.069.000
BÜCHSE 8,4X12X16
SPACER BUSHING 8,4X12X16
2
25
543.05.068.100
DÄMPFUNGSELEMENT SILICON GRAU
DAMPING COMPONENT SILICON GREY
2
26
0021 080003
SCHEIBE DIN9021-A 8,4
WASHER DIN9021-A 8,4
2
27
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
2
28
0912 060203
ISK.SCHRAUBE DIN0912-M 6X20
AH SCREW DIN0912-M 6X20
2
30*
0011 480802
BLINDNIETE 4,8X 8,0 NIRO
DUMMY RIVET 4,8X 8,0 NIRO
24
31*
0770 223601
O-RING 82,14X3,53 SILIKON
O-RING 82,14X3,53 SILIKON
4
32
0009 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
4
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
00-587.05.0
2000
