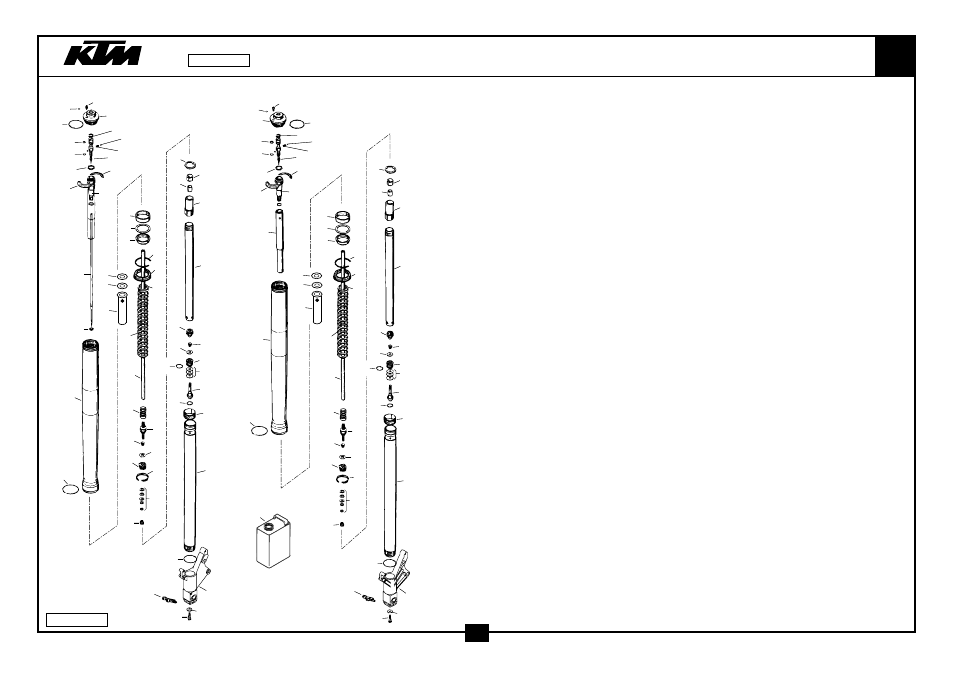

GABELBEINE WHITE POWER
FORK LEGS WHITE POWER
640
S P O R T M O T O R C Y C L E S
5 L
IT
RE
5 L
IT
R
E
3
2
3
1
4
4
4
4
5
5
8
8
9
9
12
13
14
12
13
14
16
16
20
21
21
22
22
25
25
31
34
35
34
35
36
36
40
30
6
63
66
67
68
68
67
66
63
6
7
10
10
10
10
15
17
18
19
17
18
19
41
43
44
37
37
38
32
33
70
70
45
69
69
45
46
47
48
49
46
47
48
49
50
50
51
52
53
54
55
56
57
58
51
52
53
54
55
56
57
58
59
60
56
62
20
41
42
44
59
60
56
62
64
65
99-587.01.1
5
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
4054.1266
+ VERSCHLUSSCHR. M49X1,5 COMP
SCREW CAP M49X1,5 COMP
1
2*
4054.1272
+ VERSCHLUSSCHR. M49X1,5 ZUG.
SCREW CAP M49X1,5 REBOUND
1
3*
4054.0026
+ O-RING NBR 43X3
O-RING NBR 43X3
2
4*
4054.0470
+ HALBMOND KEIL D=47MM
SPRINGRETAINER D=47MM
4
5*
4054.0492
+ GUMMIRING 14,1 X 22 X 4
RUBBER RING 14,1 X 22 X 4
2
6*
4054.1270
+ LUFT EINSTELLSCHRAUBE
AIR ADJUSTING SCREW
2
7*
4054.1246
+ EINSTELLSCHRAUBE ZUGSTUFE
TAP ADJ. REBOUND
1
8*
4357.0139
+ AUSSENROHR L=577MM D=54/54MM OUTER TUBE L=577MM D=54/54MM
2
9*
4357.0099
+ SICHERUNGSRING D=53MM
GUIDING RING D=53MM
2
10*
4054.1257
+ O-RING NBR 4X2
O-RING NBR 4X2
4
12*
4357.0019
+ FÜHRUNGSBÜCHSE 47 X 43 X 20
DU-BUSH 47 X 43 X 20
2
13*
4357.0092
+ TRÄGERRING 45 X 52,5 X 1,5
SUPPORT RING 45 X 52,5 X 1,5
2
14*
4357.0009
+ ÖLDICHTRING 43 X 52,5 X 10,5
OIL SEAL RING 43 X 52,5 X 10,5
2
15*
5060.0083
EINSTELLSCHRAUBE DRUCKSTUFE
TAP ADJ. COMPRESSION
1
16*
9501.0009S
+ FEDER 7,0 N/MM SET D=5,1MM
SPRING 7,0 N/MM SET D=5,1MM
1
17*
4054.0359
+ VORSPANNBÜCHSE L=2,5MM
PRELOAD SPACER L=2,5MM
2
18*
4054.0040
+ VORSPANNBÜCHSE L=5MM
PRELOAD SPACER L=5MM
2
19*
4357.0121
+ FEDER FÜHRUNG TA
SPRING GUIDE TA
2
20*
4054.0851
+ KOLBENRING 5 X 1 X 62
PISTON RING 5 X 1 X 62
2
21*
4357.0020
+ FÜHRUNGSBÜCHSE 43,8X43X20
DU-BUSH 43,8 X 43 X 20
2
22*
4357.0064
+ GABELHOLM D=43MM L=550MM
INNER TUBE D=43MM L=550MM
2
25*
4357.0023
+ O-RING NBR 41X2
O-RING NBR 41X2
2
30*
4357.0138
+ GABELFAUST LI.320MM DUKE ‘99
AXLE CLAMP L/S 320MM DUKE ‘99
1
31*
4357.0137
+ GABELFAUST RECHTS DUKE ‘99
AXLE CLAMP R/S DUKE ‘99
1
32*
4054.1267
+ O-RING NBR 3X1
O-RING NBR 3X1
1
33*
4054.1309
+ NADEL ZUGSTUFE D=4MM L=398MM REBOUND NEEDLE D=4MM L=398MM
1
34*
4681.0360
KUPFERSCHEIBE 8X12X1,5
WASHER COPPER 8X12X1,5
2
35*
4054.0576
+ ISK-SCHRAUBE DIN6912-M 8X20
AH SCREW DIN6912-M 8X20
2
36*
4054.0215
+ ISK.SCHRAUBE M 8X30
AH SCREW M 8X30
4
37*
4054.1307
+ KOLBENSTANGE M9X1 L=384MM
PISTON ROD M9X1 L=384MM
2
38*
4054.1376S
+ HYDR.STOP L=222,5MM KPL.COMP
HYDR.STOP L222,5MM KPL. COMP.
1
40*
4054.0882
+ GABELÖL REZ 71 SAE 5
FORKOIL REZ 71 SAE 5
1
41*
4054.1240
+ FEDER ZUGSTUFE
REBOUND SPRING
2
42*
4054.1245
+ KOLBENSTANGE COMPRESSION
PISTON ROD TAP COMPRESSION
1
43*
4054.1244
+ KOLBENSTANGE ZUGSTUFE
PISTON ROD TAP REBOUND
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-587.01.1
2000
