Luftfilterkasten air filter box 640 – KTM 2000 Benutzerhandbuch
Seite 20

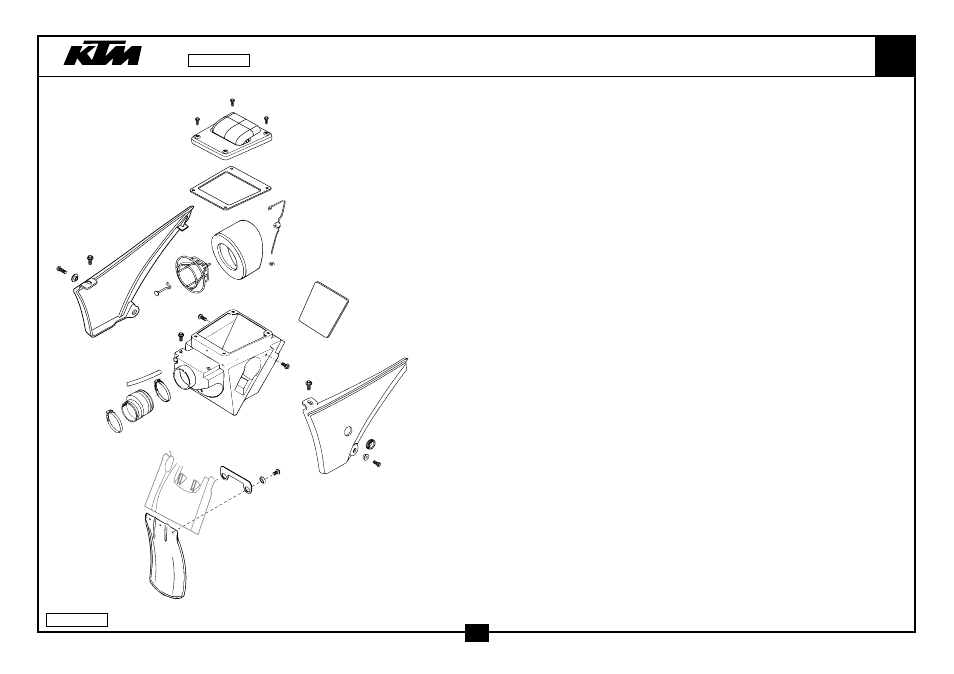

LUFTFILTERKASTEN
AIR FILTER BOX
640
S P O R T M O T O R C Y C L E S
12
29
18
16
15
17
19
3
8
7
8
8
9
2
11
10
40
41
42
38
28
1
38
38
38
27
50
38
38
50
52
53
99-587.06.0
18
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
587.06.001.000
FILTERKASTEN KPL.DUKE ‘99
FILTER BOX CPL.DUKE ‘99
1
2*
587.06.003.000
FILTERKASTENDECKEL LI DUKE ‘99
FILTER BOX L/S DUKE ‘99
1
3*
584.06.004.000
FILTERKASTENDECKEL RE. LC4’98
FILTER BOX COVER R/S LC4’98
1
7*
587.06.002.044
FILTERKASTENDECKEL KPL.DUKE’99
FILTER BOX COVER CPL. DUKE ‘99
1
8
0015 050163
SK.BUNDSCHRAUBE M 5X16 SW=8
HH COLLAR SCREW M 5X16 WS=8
4
9*
587.06.090.000
DICHTUNG FILTERK.DECKEL ‘99
GASKET FILTER BOX COVER ‘99
1
10
546.06.010.000
SPRITZSCHUTZ FÜR FILTERKASTEN
SPLASH PROTECT.FOR FILTER BOX
1
11*
587.08.019.050
DÄMPFUNGSPLATTE HECKUNTERTEIL
DAMPING PLATE REAR BASE
1
12
570.05.020.001
SCHLAUCH 10X14 PER METER
HOSE 10X14 PER METER
0,19
15
565.06.015.100
FILTERELEMENT 125/550/LC4/DUKE
FILTERELEMENT 125/550/LC4/DUKE
1
16
583.06.016.100
FILTERTRÄGER ‘97
FILTER CARRIER ‘97
1
17*
587.06.017.000
HALTEBÜGEL LUFTFILTER DUKE ‘99
HOLDING HANGER FILTER DUKE ‘99
1
18
583.06.017.050
HAKEN FÜR FILTERHALTEBÜGEL
HOOK FOR FILTER BRACKET
1
19
546.06.019.004
KLEMMSCHEIBE KS4
CLAMPING DISK KS4
1
27*
584.06.026.000
VERGASERMANSCHETTE 400/640 LC4
AIR FILTER BOOT 400/640 LC4’97
1
28
550.06.028.000
SCHLAUCHBINDER 60-80MM
HOSE CLAMP 60-80MM
1
29
510.06.027.000
SCHLAUCHBINDER 50-70MM
HOSE CLAMP 50-70MM
1
38
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
8
40
722.10.079.000
STÜTZSCHALE
BUCKET
2
41*
587.06.010.050
HALTEBL.HECKUNTERTEIL DUKE ‘99
BRACKET REAR BASE DUKE ‘99
1
42*
587.07.050.050
GUMMITÜLLE F.STITZBANKSCHL.’99
RUBBER SLEEVE F.SEAT LOCK ‘99
1
50
503.08.052.000
BÜCHSE FÜR SPOILER 6X11X16X5
BUSH FOR SPOILER 6X11X16X5
2
52
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
1
53
0015 060203
SK.BUNDSCHRAUBE M 6X20 SW=8
HH COLLAR SCREW M 6X20 WS=8
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-587.06.0
2000
