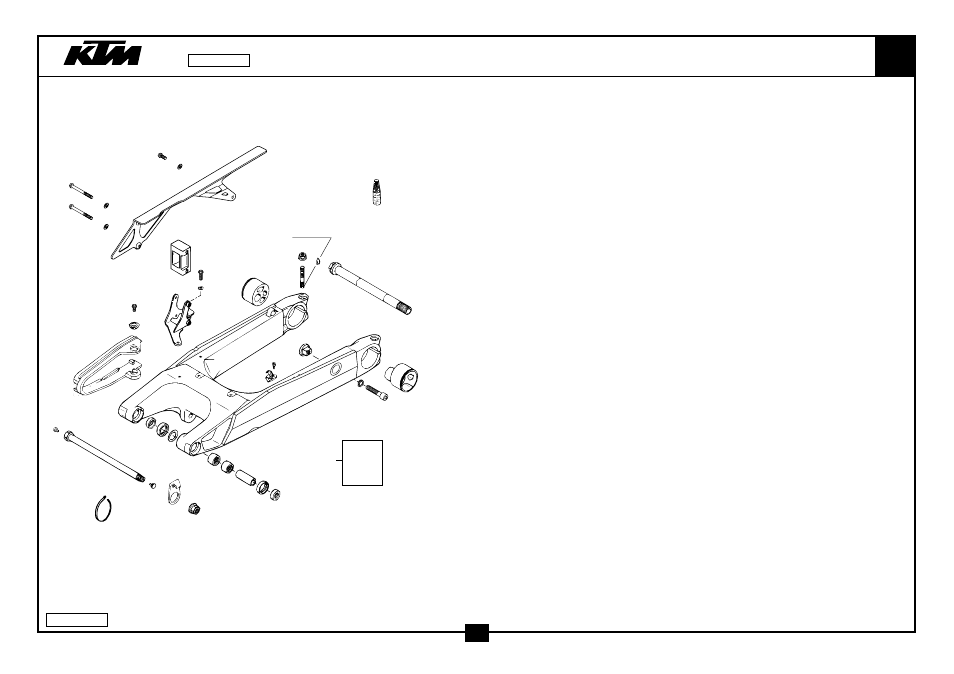

SCHWINGARM, KETTENSCHUTZ
SWINGARM, CHAIN GUARD
640
S P O R T M O T O R C Y C L E S
26
40
28
31
31
31
28
29
19
20
25
32
33
4
8
7
5
3
10
12
11
22
23
18
14
16
15
63
62
64
61
61
60
62
63
1
7
8
60..64
17
17
30
LOCTITE 242
65
99-587.04.0
12
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1*
587.04.030.044
SCHWINGARM KPL. 563MM DUKE’99
SWINGARM CPL. 563MM DUKE’99
1
3
583.03.030.011
EXZENTER LINKS ‘94
ECCENTRICS L/S ‘94
1
4
583.03.130.011
EXZENTER RECHTS ‘94
ECCENTRICS R/S ‘94
1
5
583.10.085.000
STECKACHSE HI. L=232MM DUKE’94
WHEEL SPINDLE REAR L=232MM ‘94
1
7
0835 100456
STIFTSCHRAUBE DIN0835-M10X45
STUD DIN0835-M10X45
2
8
546.30.044.000
BUNDMUTTER M10 SW=13
COLLAR NUT M10 WS=13
2
10
583.13.050.000
GLEITSTEIN F.BREMSSATTELTRÄGER
BRAKE CARRIER SUPPORT
1
11
0912 100453
ISK.SCHRAUBE DIN0912-M10X45
AH SCREW DIN6912 M10X45
1
12
502.33.041.100
NORDLOCK SCHEIBEN M10
PAIR OF WASHERS M10 NORDLOCK
1
14
546.03.014.000
SCHWINGARMBOLZEN 15X250
SWINGARM BOLT 15X250
1
15
546.03.015.000
STOPPMUTTER M14X1,5 SW=19
SELF LOCKING NUT M14X1,5 WS=19
1
16
502.30.211.000
BREMSSCHLAUCHFÜHRUNG ‘89
BRAKE HOSE GUIDE ‘89
1
17
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
2
18
583.07.073.000
KETTENGLEITSCHUTZ DUKE’94
CHAIN SLIDING GUARD DUKE’94
1
19
0015 060123
SK.BUNDSCHRAUBE M 6X12 SW=8
HH COLLAR SCREW M 6X12 WS=8
2
20
722.10.079.000
STÜTZSCHALE
BUCKET
2
22
0010 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
2
23
546.11.076.000
HALTESCHELLE FÜR BREMSSCHLAUCH
RETAINING CLAMP FOR BRAKE HOSE
2
25
583.07.068.000
HALTERUNG KETTENFÜHRUNG DUKE
BRACKET CHAIN GUIDE DUKE
1
26
510.07.066.400
KETTENFÜHRUNG DUKE’94
CHAIN GUIDE DUKE’94
1
28
0015 060553
SK.BUNDSCHRAUBE M 6X55 SW=8
HH COLLAR SCREW M 6X55 WS=8
2
29
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
1
30
440.11.076.200
KABELBAND 200MM
CABLE TIE 200MM
X
31
0125 060003
UNTERLEGSCHEIBE DIN0125-A 6,4
WASHER DIN0125-A 6,4
3
32
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
2
33
0125 060003
UNTERLEGSCHEIBE DIN0125-A 6,4
WASHER DIN0125-A 6,4
1
40*
587.07.060.000
KETTENSCHUTZ ALU DUKE ‘99
CHAINGUARD ALU DUKE ‘99
1
60
502.03.081.700
LAGERHÜLSE 15X20X38,75
BEARING SLEEVE 15X20X38,7
2
61
502.03.097.000
NADELHÜLSE HK 2012
NEEDLE BUSH HK 2012
4
62
0760 253270
WELLENDICHTRING 25X32X7
SHAFT SEAL RING 25X32X7
4
63
546.03.090.000
TASSE FÜR WELLENDICHTR.15X25X9
BUCKET F.SHAFTSEALRING 15X25X9
4
64
546.03.036.000
ANLAUFSCHEIBE 22,2X31,7X1
STOP DISK 22,2X31,7X1
2
65
6 899 785
LOCTITE 242 BLAU 6CCM
LOCTITE 242 BLUE 6CCM
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-587.04.0
