Seite 21

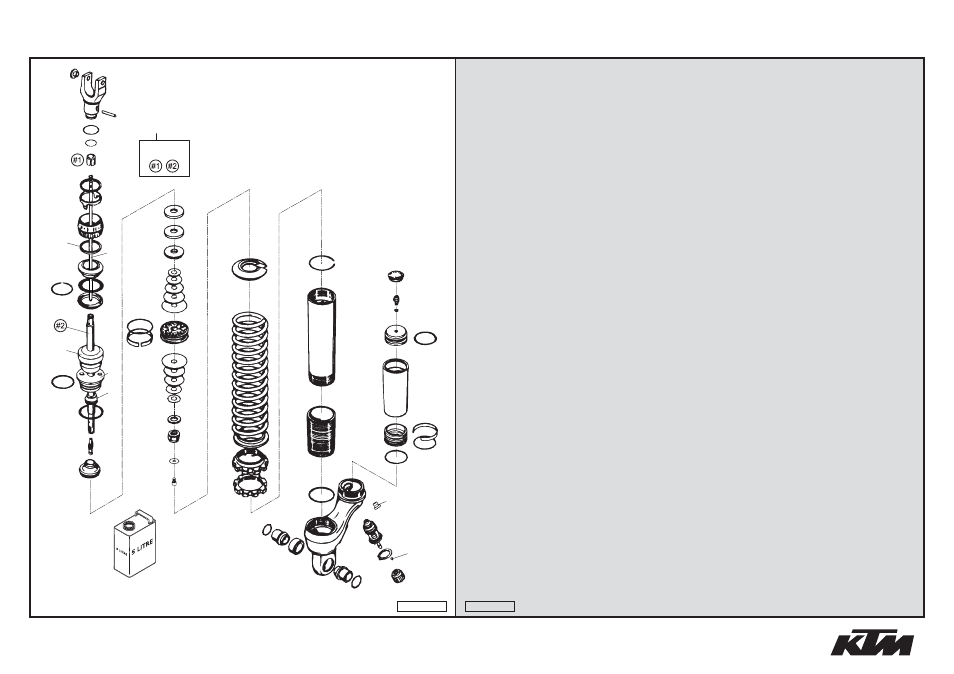

FEDERBEIN WP ZERLEGT
»
MONOSHOCK WP DISASSEMBLED
640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
85
4681.1453
RESERVOIRSCHRAUBE L=123 GRAU
RESERVOIR SCREW L=123 GREY
1
86
4681.0322
TRENNKOLBEN D=46
SEPARATION PISTON D=46
1
87
4681.1043
O-RING VITON 35X5
O-RING VITON 35X5
1
88
4681.0324
KOLBENRING 3,9X1,5X138
PISTON RING 3,9X1,5X138
1
89
4681.1209
RESERVOIRKAPPE D=46
RESERVOIR CAP D=46
1
90
4681.1539S
CC-DRUCKSTUFENREGULIERUNG KPL.
CC-COMPRE.DAMPING CONTROL CPL.
1
91
4681.0334
SICHERUNGSSCHEIBE JV24
LOCK WASHER JV24
1
92
4681.0333
STAHLKUGEL D=4,75
STEEL-BALL D=4,75
1
93
4681.1272S
EINSTELLSCHRAUBE CC-MECH. KPL.
ADJUSTING KNOB CC-MECH. CPL.
1
94
5018.0095
ENTLÜFTUNGSSCHRAUBE R 1/8
BLEED PLUG R 1/8
1
05-582.04.3
21
1
1
2
4
5
7
bk
6
bm
bn
bq
br
bs
bt
cm
cn
co
cp
cq
cr
dk
dl
dm
dn
el
em
en
ep
eq
er
es
et
gm
gs
hp
hr
ik
in
ip
iq
ir
is
it
jk
jl
jm
jn
fk
3
3
ht
il
cs
dq
dr
ds
hq
gk
8
8
bl
io
bl
bq
io
jo
gl
05-584.04.3
