KTM ADVENTURE 640 - Handbuch (Seite 30)

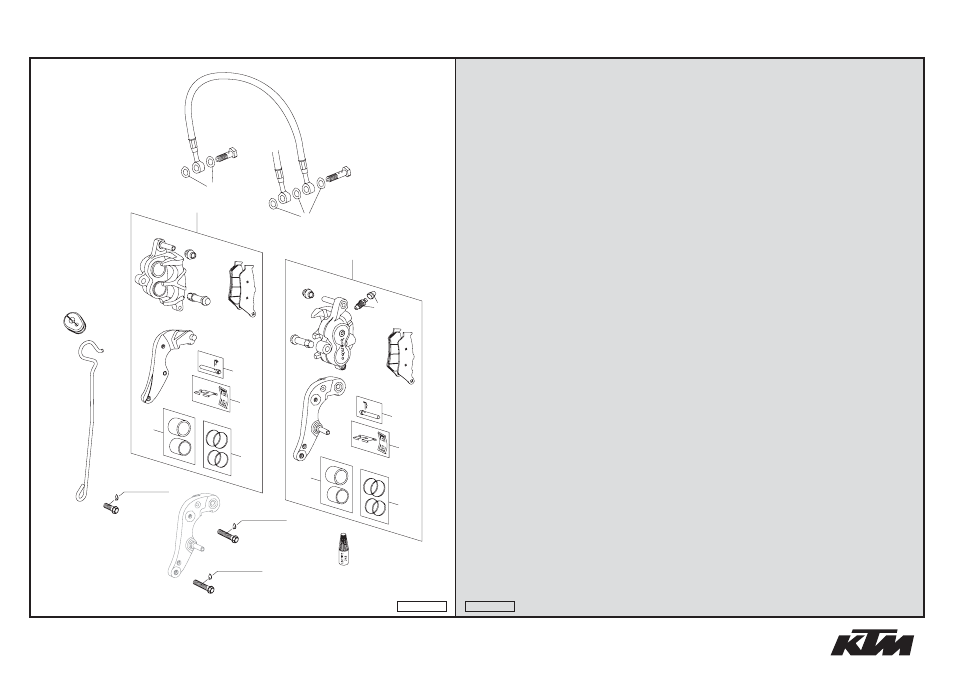

BREMSZANGE VORNE BREMBO
»
BRAKE CALIPER FRONT BREMBO 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 600.13.016.000 BREMSZANGE VORNE RECHTS 03 BRAKE CALIPER FRONT R/S 03 1
MIT BREMSZANGENTRÄGER WITH BRAKE CALIPER SUPPORT
2 600.13.015.000 BREMSZANGE VORNE LINKS 03 BRAKE CALIPER FRONT L/S 03 1
MIT BREMSZANGENTRÄGER WITH BRAKE CALIPER SUPPORT
3 546.13.212.000 HALTEBLECHE GARNITUR BREMBO RETAINING PLATE SET BREMBO 2
4 546.13.218.000 MANSCHETTENSATZ CUP SET SHORT 2
6 600.13.020.000 ENTLÜFTUNGSSCHRAUBE MIT KAPPE BLEEDER SCREW WITH CAP 2
7 600.13.030.000 GARN.BREMSKL.VO. 2003 BRAKE PAD SET FRONT 2003 2
8 600.13.017.100 BOLZENSATZ RECHTS BOLT SET R/S 1
9 600.13.017.000 BOLZENSATZ LINKS BOLT SET L/S 1
11 600.13.013.000 VERBINDUNGSLEITUNG VORNE CONNECTING PIPE FRONT 1
12 600.13.012.000 BREMSLEITUNG VORNE ADV.S 03 BRAKE HOSE FRONT ADV.S 03 1
L=1284 MM L=1284 MM
13 600.13.092.000 HOHLSCHRAUBE M10X1X30 03 HOLLOW SCREW M10X1X30 03 1
14 502.13.025.000 HOHLSCHRAUBE M10X1X19 HOLLOW SCREW M10X1X19 1
15 420.13.226.000 CU-DICHTRING DIN7603-10X16X1 CU-SEAL RING DIN7603-10X16X1 5
16 600.13.083.000 BREMSKOLBEN BRAKE PISTONS 2
17 600.13.019.000 REP.SATZ DICHTRINGE 30/32MM REP.KIT SEALING RINGS 30/32MM 2
18 600.13.049.000 BREMSZANGENTRÄGER VORNE RECHTS BRAKE CALIPER SUPPORT FR. R/S 1
MIT HALTEBLECH WITH RETAINING PLATE
19 600.13.049.100 BREMSZANGENTRÄGER VORNE LINKS BRAKE CALIPER SUPPORT FR. L/S 1
MIT HALTEBLECH WITH RETAINING PLATE
21 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 4
22 600.13.025.000 BREMSSCHLAUCHFÜHRUNG VORNE 03 BRAKE HOSE GUIDE FRONT 03 1
23 0015 080163 SK.BUNDSCHRAUBE M 8X16 SW=10 HH COLLAR SCREW M 8X16 WS=10 1
24 600.13.025.050 GUMMI FÜR BREMSSCHLAUCHFÜHR.03 RUBBER FOR BRAKE HOSE GUIDE 03 1
60 6 899 785 LOCTITE 243 BLAU 6CCM LOCTITE 243 BLUE 6CCM 1
05-582.13.2
30
1
6
bq
4
4
br
bl
bm
bn
bo
bp
bp
cm
co
bs
bt
2
bq
br
4
4
7
7
8
9
cn
3
3
cl
LOCTITE 243
LOCTITE 243
cl
LOCTITE 243
gk
03-600.13.2
