KTM ADVENTURE 640 - Handbuch (Seite 25)

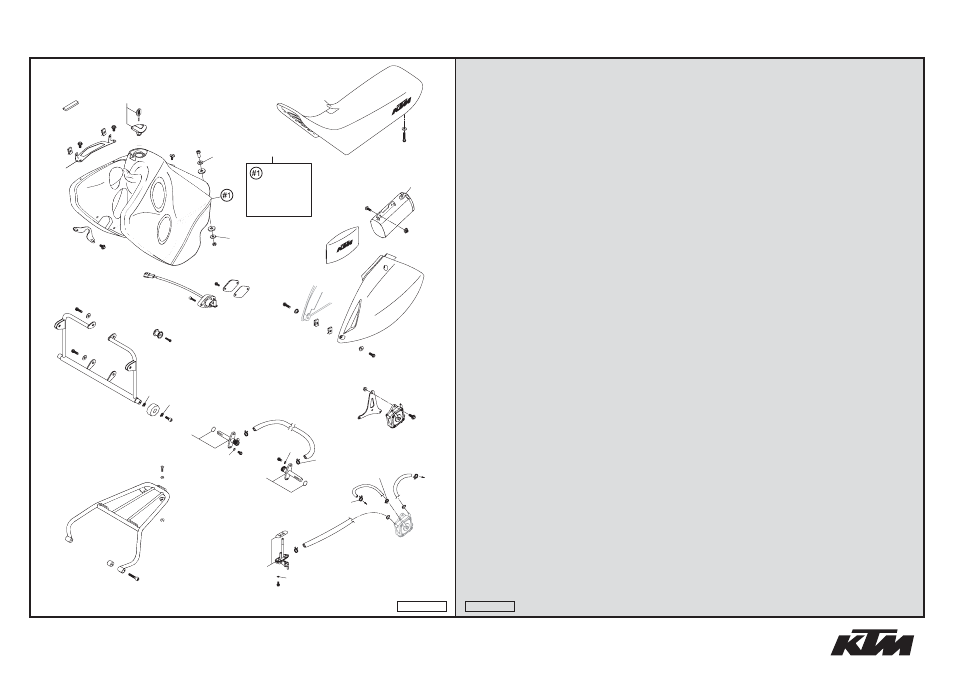

TANK · SITZBANK · VERKLEIDUNG
»
TANK · SEAT · COVER 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 582.07.013.333/70A BENZINTANK LC4-ADV. KPL. 05 FUEL TANK LC4-ADV. CPL. 05 1
DEKOR EINLACKIERT DECAL TAKE IN
2 585.07.023.000 HALTEBLECH FÜR 30 LITER TANK BRACKET FOR 30 LITER TANK 2
3 585.07.003.000 BENZINHAHN KPL.KLEIN RALLYE'96 FUEL COCK CPL. SMALL RALLYE'96 2
4 0603 061001 CU-DICHTRING DIN7603-6X10X1 CU-SEAL RING DIN7603-6X10X1 6
5 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 8
6 583.07.106.100 DICHTUNG BENZINHAHN MIKUNI GASKET FUEL COCK MIKUNI 1
8 584.07.008.100 TANKVERSCHLUSS LC4 USA '99 TANK PLUG LC4 USA '99 1
10 502.32.050.003 STAHLSCHEIBE 6,2X18X2 DACROMET STEEL WASHER 6,2X18X2 DACROMET 1
11 583.07.014.000 HALSMUTTER M8 SPECIAL NUT M8 1
12 580.07.044.000 LINSENSCHRAUBE M6X15 OVAL HEAD SCREW M6X15 1
13 544.35.024.001 ND-SCHLAUCH ID 7,5 PER METER HOSE ID 7,5 PER METER 0,96
14 582.05.035.001 GEWEBESCHLAUCH 5,5X10,5MM HOSE 6X10 PER METER 0,23
15 585.07.116.100 SCHLAUCH OG.ECO 1TBSE 7X13MM HOSE OG.ECO 1TBSE 7X13MM 0,30
16 580.07.117.000 YDNAC-KLAMMER 10107 10MM YDNAC-CLAMP 10107 10MM 5
17 580.07.017.000 YDNAC KLAMMER 10101 (9MM) YDNAC CLAMP 10101 (9MM) 1
18 580.07.117.200 OETIKER SCHELLE 13,3MM OETIKER HOSE CLAMP 13,3MM 2
20 585.12.087.000 BENZINPUMPE MIKUNI DF52-601 01 FUEL PUMP MIKUNI DF52-601 01 1
21 582.12.071.300 BENZINPUMPENHALTEBLECH 2003 BRACKET FOR FUEL PUMP 2003 1
22 0015 060203 SK.BUNDSCHRAUBE M 6X20 SW=8 HH COLLAR SCREW M 6X20 WS=8 1
23 0021 060003 SCHEIBE DIN 9021 A 6,4 WASHER DIN9021-A 6,4 4
25 585.12.092.000/90 HALTERUNG 30LT TANK SILBER '97 BRACKET 30LT TANK SILVER '97 1
26 501.07.015.000 TANKROLLE 13X36X16 TANKROLL 13X36X16 2
27 0912 060163 ISK.SCHRAUBE DIN 912 M6X16 AH SCREW DIN0912-M 6X16 2
28 0125 060003 UNTERLEGSCHEIBE DIN 125 A 6,4 WASHER DIN0125-A 6,4 2
29 0014 060153 SK.BUNDSCHRAUBE M 6X15 SW=8 HH COLLAR SCREW M 6X15 WS=8 2
31 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 3
35 502.35.033.300 KLIPS-MUTTERNHALTER M6 KP142 SNAP-NUT HOLDER M6 KP142 2
36 583.07.113.250 TANKROLLE KPL. 12 X 34 X 25 TANK BUSHING CPL. 12 X 34 X 25 2
37 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
38 120.11.016.000 SCHEIBE 6 X 12 X 3 WASHER 6 X 12 X 3 2
40 582.07.040.500 SITZBANK ADVENTURE 2003 SEAT ADVENTURE 2003 1
41 582.07.040.550 SITZBANKÜBERZUG ADVENTURE 2003 SEAT COVER ADVENTURE 2003 1
42 583.07.019.000 SCHEIBE 10,5 X 25 X 1,5 WASHER 10,5 X 25 X 1,5 1
43 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 6
