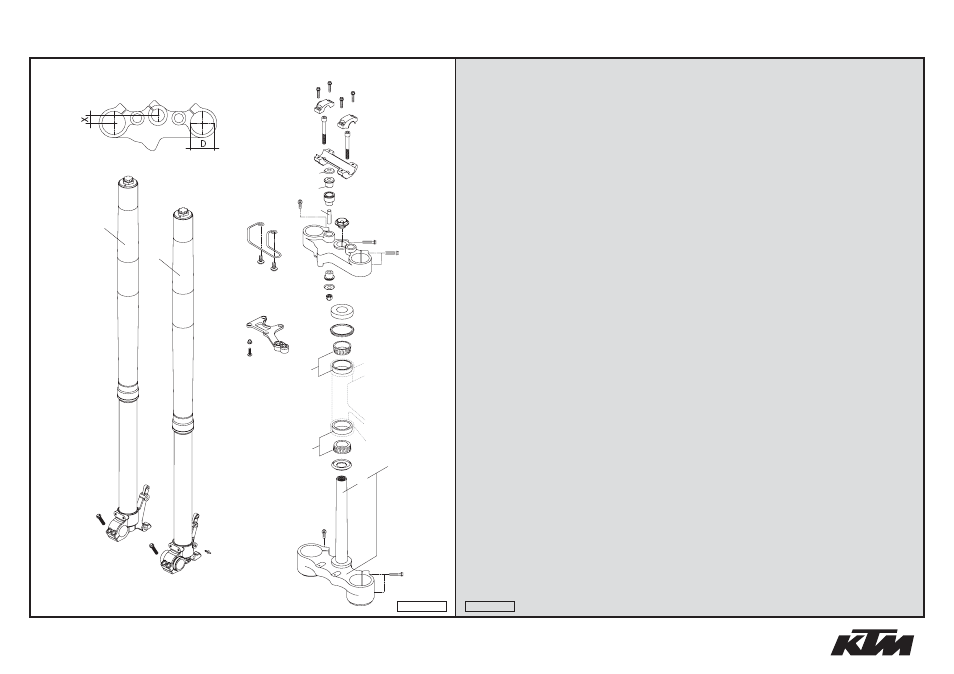

TELEGABEL WP USD 48
»
FRONT FORK WP USD 48 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1* 1418.7A26LS GABELBEIN LI. WP48 640 ADV. 05 FORK LEG L/S WP48 640 ADV. 05 1
2* 1418.7A26RS GABELBEIN RE. WP48 640 ADV. 05 FORK LEG R/S WP48 640 ADV. 05 1
4 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 9
5 0015 080303 SK.BUNDSCHRAUBE M 8X30 SW=10 HH COLLAR SCREW M 8X30 WS=10 8
6 0984 100856 ZYL.SCHRAUBE DIN6912-M10X85 AH SCREW DIN6912-M10X85 2
8 600.03.088.000 SPREIZNIETE 6MM 03 PLASTIC CAP FOR M6 03 2
22 582.13.010.150 BREMSSCHLAUCHFÜHRUNG 2001 BRAKE HOSE GUIDE 2001 1
23 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
24 600.08.019.000 BREMSSCHLAUCHFÜHRUNG 03 BRAKE HOSE GUIDE LOWER 03 1
25 503.08.052.000 BUNDBÜCHSE 6X11X16X5 MM BUSH FOR SPOILER 6X11X16X5 MM 4
26 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 4
32 582.01.032.118 GABELBR.UNT.KPL. X=18MM/D=60MM BOT.TRIPLE CLAMP X=18MM/D=60MM 1
33 501.01.033.100 GABELSCHAFTROHR L=244 '91 FORK TUBE L=244 '91 1
34 584.01.034.318 GABELBRÜCKE OBEN X=18MM/D=54MM TOP TRIPLE CLAMP X=18MM/D=54MM 1
37 503.01.036.000 STEUERKOPFSCHR. M20X1,5 SW=27 STEER.HEAD SCREW M20X1,5 WS=27 1
38 590.01.038.200 LENKERKLEMMBRÜCKE D=28MM 2000 HANDLEBAR CLAMP D=28MM 2000 2
39 590.01.039.100 LENKERAUFNAHME 28MM SC'99 HANDLEBAR SUPPORT 28MM SC'99 1
40 564.01.042.000 SCHEIBE 10,5X32X2 WASHER 10,5X32X2 2
41 564.01.040.000 GUMMIBÜCHSE RUBBER BUSHING 4
42 564.01.142.000 SCHEIBE 10,5X31 WASHER 10,5X31 2
43 0982 100003 SS.MUTTER DIN0982-M10 HOCH SELF LOCK.NUT DIN0982-M10 HIGH 2
44 582.01.041.000 DISTANZROHR 10,2X12X62 04 SPACER TUBE 10,2X12X62 04 2
45 590.01.043.000 LENKERERHÖHUNG 04 HANDLEBAR RISER 04 2
81 542.01.081.000 KEGELROLLENL. STEUERKOPF KPL. TAPERED ROLLER BEARING CPL. 2
82 546.01.084.100 O-RINGTRÄGER M. DICHTLIPPE O-RING SUPPORT W. SEALING LIP 1
84 546.01.184.000 STEUERKOPFABDICHTUNG OBEN STEARING HEAD GASKET TOP 1
86 542.01.086.000 SCHUTZRING STEERING HEAD COVER 1
