KTM ADVENTURE 640 - Handbuch (Seite 35)

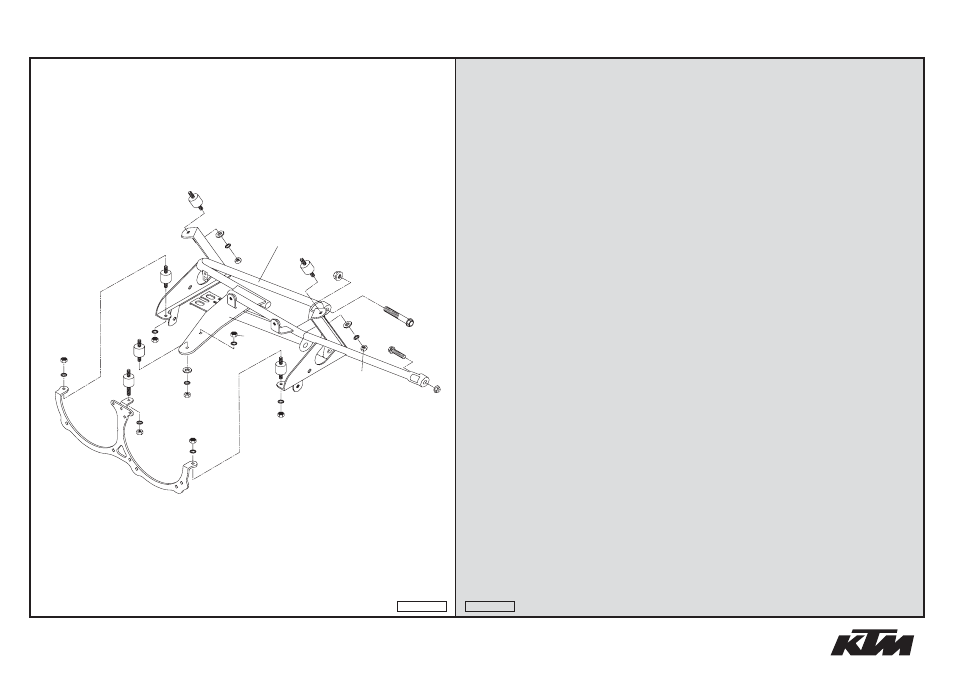

SCHEINWERFERTRÄGER
»
HEAD LIGHT SUPPORT 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 582.14.010.100 TRÄGER F.COCKPIT ADV. SILB. 01 HEAD LIGHT CARRIER TRIOM ADV. 1
2 582.11.045.000 TRÄGER F. SCHEINWERFER ADV.'97 SUPPORT F. HEAD LIGHT ADV. '97 1
5 543.35.031.000 SILENTBLOCK 20X15-M6X10-(2) RUBBER GROMMET 20X15-M6X10 (2) 5
6 0125 060003 UNTERLEGSCHEIBE DIN 125 A 6,4 WASHER DIN0125-A 6,4 3
7 0934 060003 SK.MUTTER DIN 934 M6 HEXAGON NUT DIN0934-M 6 9
9 0015 060253 SK.BUNDSCHRAUBE M 6X25 SW=8 HH COLLAR SCREW M 6X25 WS=8 2
10 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2
11 0015 080503 SK.BUNDSCHRAUBE M 8X50 SW=10 HH COLLAR SCREW M 8X50 WS=10 2
12 543.10.086.200 STOVER-FLANSCHMUTTER M8 10.9 SELF LOCKING NUT M8 10.9 2
20 0797 060003 ZAHNSCHEIBE DIN6797-J 6,4 TOOTH LOCK WASH. DIN6797-A 6,4 9
21 582.14.012.000 SILENTBLOCK 20/15 M6X16+M6X10 RUBBER GROMM.20/15 M6X16+M6X10 1
