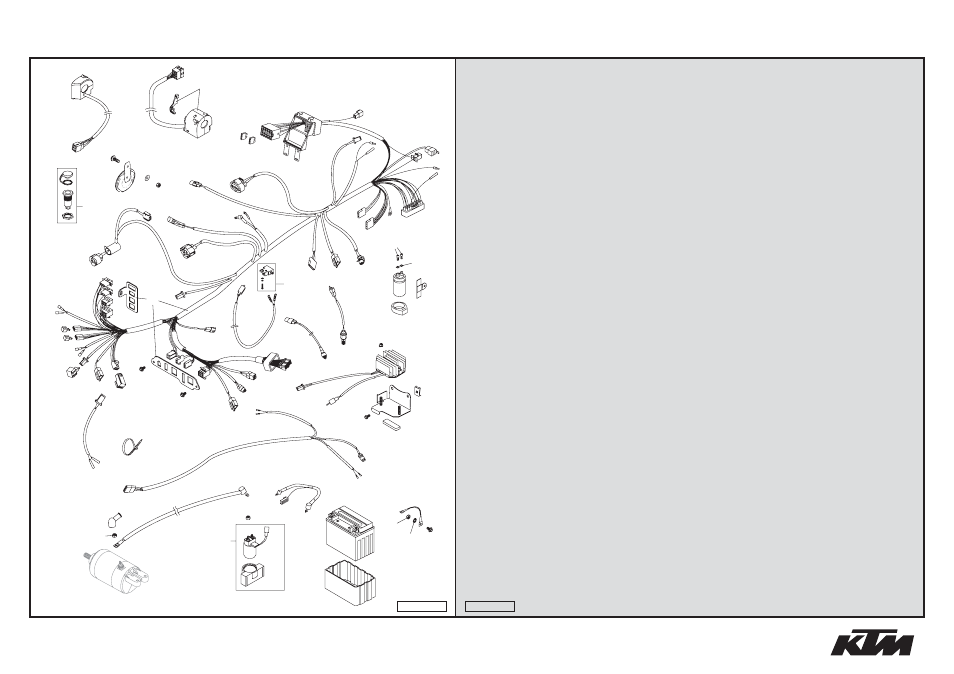

KABELSTRANG
»
WIRING HARNESS 640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 582.11.075.500 HAUPTKABELSTRANG ADVENTURE 03 MAIN WIRING HARNESS ADV. 03 1
4 584.11.096.100 DIODE FÜR E-START S3H-15 '97 DIODE FOR E-START S3H-15 '97 2
5 446.11.207.200 BLINKGEBER 97 FLASHER UNIT 97 1
6 584.11.057.000 STARTERHILFSRELAIS '96 STARTER RELAY '96 1
7 580.11.109.110 STECKSICHERUNG 10 A 2000 FUSE 10 A 2000 X
8 580.11.109.120 STECKSICHERUNG 20 A 2000 FUSE 20 A 2000 X
9 582.11.083.300 STECKERBOARD KURZ ADV. 2003 BRACKET FOR PLUGS SHORT ADV.03 1
10 582.11.083.100 STECKERBOARD LANG ADV. 2002 BRACKET FOR PLUGS LONG ADV. 02 1
11 491.11.435.100 KONDENSATOR 25V, 10000 MF CONDENSATOR 25V, 10.000 MF 1
12 545.11.048.000 KONDENSATORAUFNAHME CAPACITOR BRACKET 2
13 546.11.448.000 HALTERUNG FÜR KONDENSATOR BRACKET FOR CAPACITOR 1
14 0912 050083 ISK.SCHRAUBE DIN 912 M 5X8 AH SCREW DIN 912 M 5X8 2
16 0014 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
17 584.11.034.100 REGLER-GLEICHRICHTER 12V '97 VOLT.REGULATOR-RECTIFIER 12V 1
18 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 2
19 546.03.048.100 MEHRBEREICHSBLECHMUTTER M6 RANGE CHANGE METAL NUT M6 2
20 0015 060103 SK.BUNDSCHRAUBE M 6X10 SW=8 HH COLLAR SCREW M 6X10 WS=8 2
21 584.11.055.200 BATTERIEHALTEBÜGEL 03 BATTERY BRACKET 03 1
22 584.14.040.051 METAMOLL FÜR RÜCKLICHT 99 METAMOLL FOR REARLIGHT 99 1
23 600.11.025.000 BLINKERKABEL VORNE 03 FLASHER CABLE FRONT 03 2
25 584.11.049.100 KUPPLUNGSSCHALTER 03 CLUTCH SWITCH 03 1
26 503.11.051.100 BREMSLICHTSCHALTER HINTEN '98 BRAKE LIGHT SWITCH REAR '98 1
28 440.11.076.100 KABELBAND 100/2,5MM SCHWARZ CABLE TIE 100/2,5MM BLACK X
28 440.11.076.200 KABELBAND 200/3,6MM SCHWARZ CABLE TIE 200/3,6MM BLACK X
28 440.11.076.305 KABELBAND 300/4,8MM SCHWARZ CABLE TIE 300/4,8MM BLACK X
29 584.11.176.300 KABELSTRANG HINTEN 03 WIRING HARNESS REAR 03 1
30 584.11.059.100 STARTERKABEL 700MM '97 STARTERCABLE 700 MM '97 1
31 584.11.059.350 BATTERIEKABEL L= 200 MM 03 BATTERY CABLE L= 200 MM 03 1
32 584.11.058.000 STARTERRELAIS MIT HALTEGUMMI STARTER RELAY WITH HOLD.RUBBER 1
34 584.11.058.050 HALTEGUMMI FÜR STARTERRELAIS HOLD. RUBBER FOR STARTRELAY 1
35 584.11.053.100 BATTERIE 12V 8,6AH 03 BATTERY 12V 8,6AH 03 1
36 584.11.053.050 BATTERIEHÜLLE 96 BATTERY COVER 96 1
37 584.11.097.100 MASSEKABEL D=6MM L=140MM '97 GROUND CABLE D=6MM L=140MM '97 1
38 565.09.064.100 STOVER-FLANSCHMUTTER M6 10.9 SELF LOCKING NUT M6 10.9 1
39 584.11.098.100 KONTAKTSCHEIBE M6 VSV-K6 CONTACT WASHER M6 VSV-K6 1
05-582.11.0
37
7
8
1
6
bq
bq
9
cq
cs
ct
cp
4
5
bk
cn
em
en
eq
er
es
et
fk
bo
fl
fm bl
bm
bn
fq
et
et
dk
dm
do
dp
dq
dr
ds
dt ek
dl
ft
br
bs
ck cl
cm
bt
05-582.11.0
