Seite 27: Mask · fenders

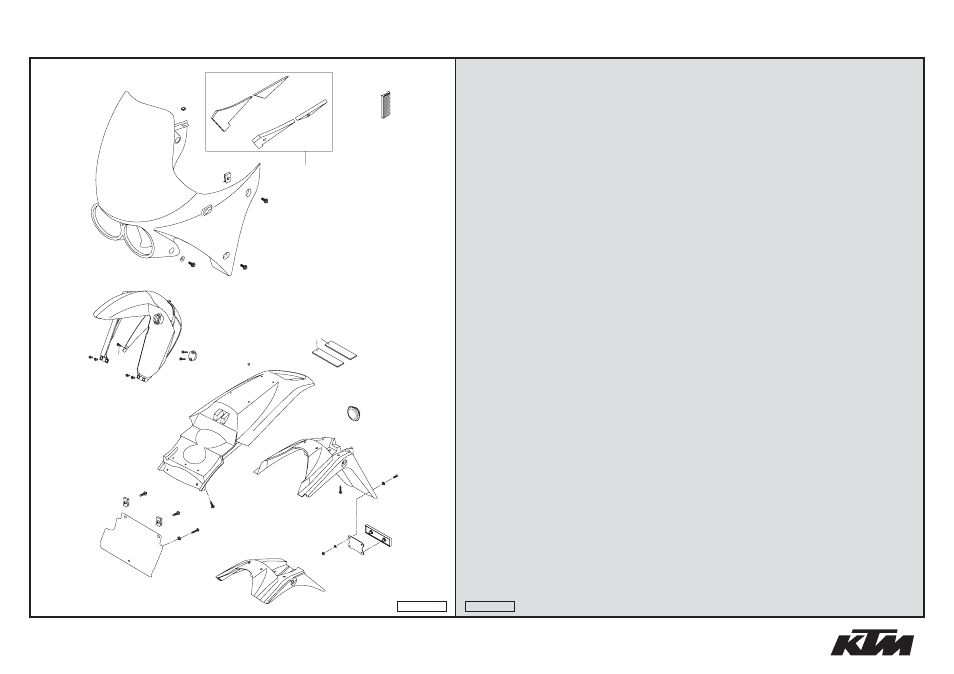

MASKE · KOTFLÜGEL
»
MASK · FENDERS
640 / 2005
* NEUTEIL / NEW PART X NACH BEDARF / AS REQUIRED
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
582.11.001.200/70 SCHEINWERFERMASKE ORANGE 04
HEAD LIGHT MASK ORANGE 04
1
2
542.08.042.000
GUMMITÜLLE
RUBBER SLEEVE
4
3
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
8
4
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
10
5*
600.07.020.040
KUNSTSTOFFSCHEIBE 03
PLASTIC WASHER 03
2
8
0017 050181
SCHRAUBE FÜR KUNSTSTOFF D=5X18
SCREW FOR PLASTIC D=5X18
1
12
546.01.097.000
GUMMISTREIFEN 85X25X3 MM
RUBBER STRIP 85X25X3 MM
2
13
583.08.013.250
KOTFLÜGELVERLÄNGERUNG LC4-E'97
FENDER EXTENSION LC4-E '97
1
14
584.08.014.100/70 KOTFLÜGEL HINTEN ORANGE 04
REAR FENDER ORANGE 04
1
15
584.08.015.000
NUMMERTAFELTRÄGER SCHW. LC4'98
NUMB.PLATE CARRIER BLACK LC4
1
16*
583.08.015.100
NUMMERNTAFELTRÄGER SCHW. SC'99
NUMB.PLATE CARRIER BLACK SC'99
X
17
0017 060203
EJOT PT SCHRAUBE K60X20 SW=6
EJOT PT SCREW K60X20 WS=6
2
22
584.08.012.000/04 VERSCHL.PFR.F.KOTFL.HI.ORAN.01
PLUG REAR FENDER ORANGE 01
X
23
400.06.006.000
FASONSCHEIBE 6MM
WASHER 6MM
3
25
0966 050163
LI.SENKSCHRAUBE DIN0966-M 5X16
OVAL HEAD SCREW DIN0966-M 5X16
2
26
0125 050003
UNTERLEGSCHEIBE DIN 125 A 5,3
WASHER DIN0125-A 5,3
2
27
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
33
582.11.002.100
SICHTSCH.SET F.SCHWM.ADV. 2001
VIEW PROTECTION-SET F. MASK 01
1
40
584.14.040.050
GUMMITÜLLE FÜR KOTFLÜGEL HI.
RUBBER FOR FENDER REAR
1
50*
600.08.010.000/70A KOTFLÜGEL VORNE ORANGE 05
FENDER FRONT ORANGE 05
1
51
0014 060133
SK.BUNDSCHRAUBE M 6X13 SW=8
HH COLLAR SCREW M 6X13 WS=8
2
52
590.01.092.050
SONDERSCHRAUBE M6X12,5 SW=8
SPECIAL SCREW M6X12,5 WS=8
4
53*
600.08.025.000/70A KLEMME FÜR TACHOKABEL ORANG.05
CLAMP F.SPEED CABLE ORANGE 05
1
54
0081 500181
SCHRAUBE FÜR KUNSTSTOFF D=5X18
SCREW FOR PLASTIC D=5X18
2
80
584.12.080.000
RÜCKSTRAHLER ROT LC4 '98
REFLECTOR RED LC4 '98
1
81
584.12.080.050
HALTERUNG FÜR RÜCKSTRAHLER
BRACKET FOR REFLECTOR
1
82
584.12.080.100
SEITENSTRAHLER GELB '99
REFLECTOR YELLOW '99
2
NUR FÜR AUS
ONLY FOR AUS
05-582.08.0
27
1
4
