8630 - 119
P
ROFIBUS
DP

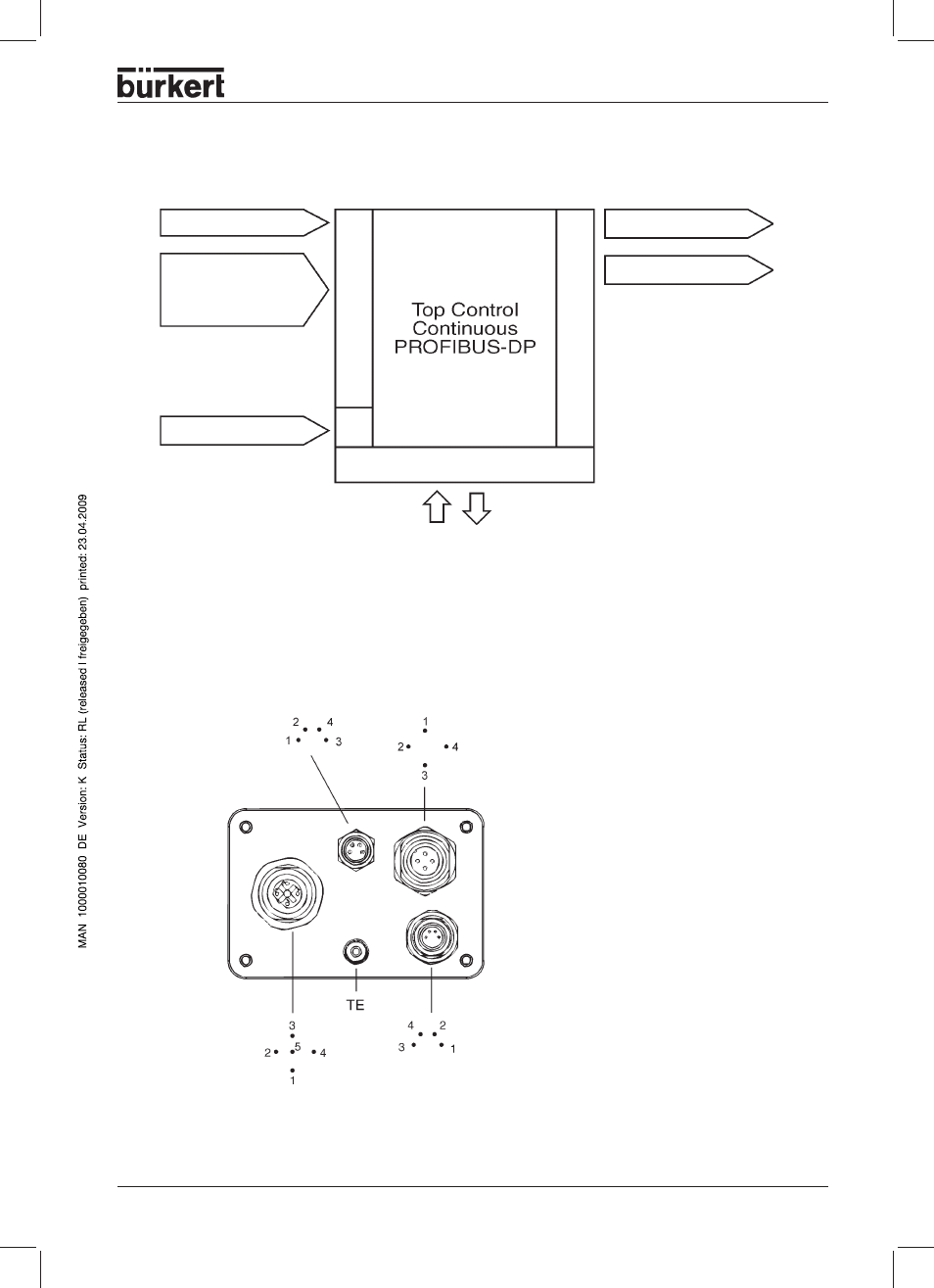

Schnittstellen
Elektrische Anschlüsse
Für den Betrieb des Gerätes müssen unbedingt die 5polige, invers-codierte M12-Rundbuchse und der
4polige M12-Rundstecker (Spannungsversorgung) angeschlossen werden.
Bus
Eingänge für
Prozess-Istwert
4 ... 20 mA
Frequenz
Pt 100
24 V DC
Bedienung
Eingänge
Ausgänge
V
er-
sorg.
Bus
Initiatoren 1-2
Anschluss mit einem Bussteckverbinder
Buchse M12
5polig
invers-codiert
(Profibus-DP)
Stecker M12
4polig
(Betriebsspannung)
Buchse M8
4polig
(Initiatoren)
Stecker M8
4polig
(Prozess-Istwert)
