Seite 21
8630 - 19
S
YSTEMBESCHREIBUNG

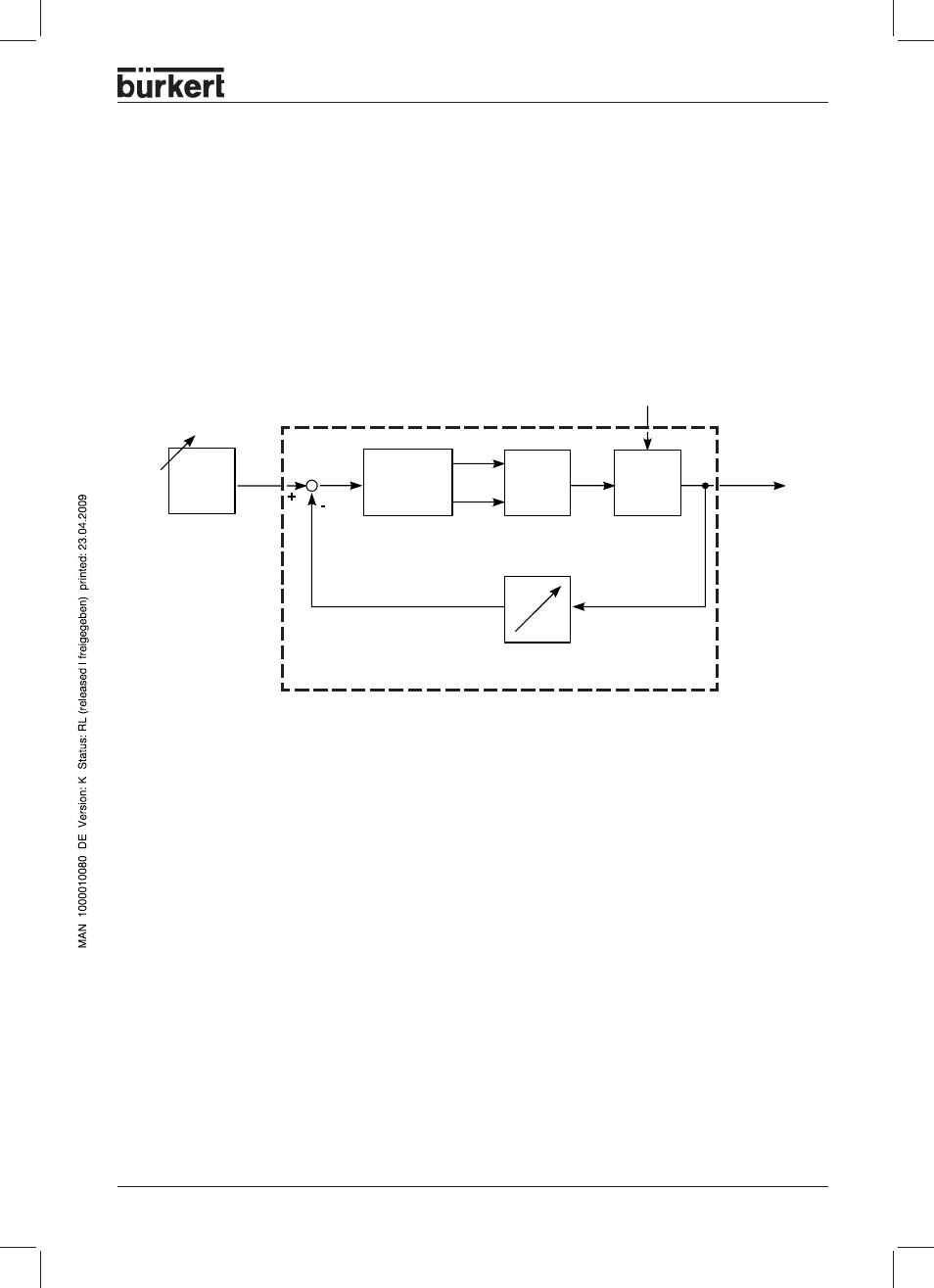

Betrieb als Stellungsregler
Über das Wegmesssystem wird die aktuelle Position (POS) des pneumatischen Antriebs erfasst. Dieser
Stellungs-Istwert wird vom Regler mit dem als Normsignal vorgebbaren Sollwert (CMD) verglichen.
Liegt eine Regeldifferenz (Xd1) vor, wird als Stellgröße an das Stellsystem ein pulsweitenmoduliertes
Spannungssignal gegeben. Bei einfachwirkenden Antrieben wird bei positiver Regeldifferenz über den
Ausgang B1 das Belüftungsventil angesteuert. Ist die Regeldifferenz negativ, wird über den Ausgang E1
das Entlüftungsventil angesteuert. Auf diese Weise wird die Position des Antriebs bis zur Regeldifferenz
0 verändert. Z1 stellt eine Störgröße dar.
Stellsystem
Magnetventile
Stetigventil
Wegmeßsystem
Stellungs-
sollwert
Stellungsregler
Stellungsregelkreis
Ventilöffnung
CMD
POS
Xd1
B1
E1
P
K
Z1
Wegmess-System
