RSTINBETRIEBNAHME

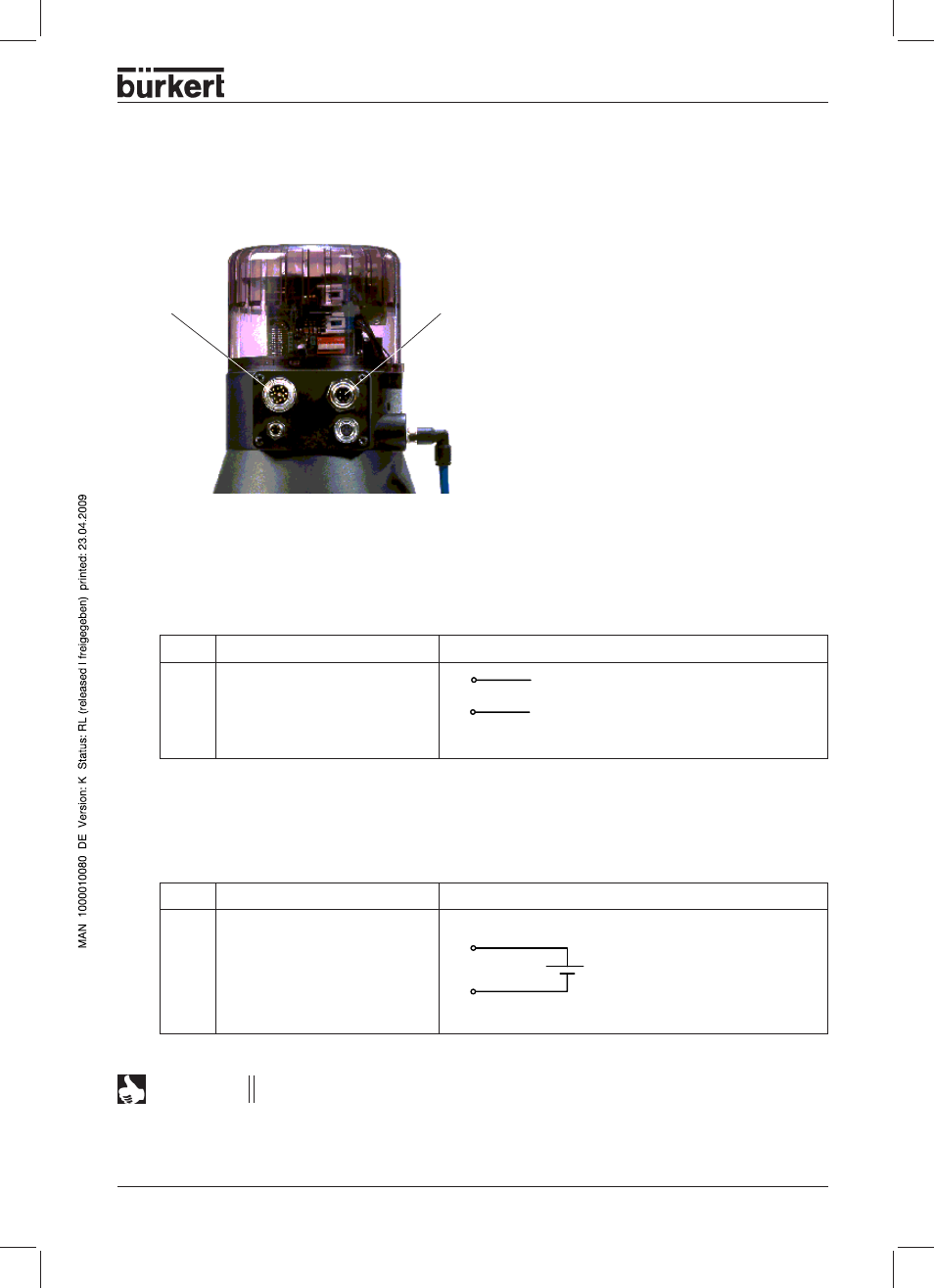

* Elektrische Installation - Multipolstecker
Belegung des Rundsteckers M 12
Pin
Belegung
äußere Beschaltung
1
+ 24 V
2
nicht belegt
3
GND
4
nicht belegt
24 V DC ± 10 %
max. Restwelligkeit 10 %
A
B
+ (0/4 ... 20 mA oder 0 ... 5 / 10 V)
GND
3
1
M12
M16
Nach Anlegen der Versorgungsspannung ist der TOP Control Continuous in Betrieb. Nehmen Sie nun
die erforderlichen Grundeinstellungen vor und lösen Sie die Selbstparametrierung des TOP Control
Continuous aus.
➔ Legen Sie das Sollwertsignal an den
Rundstecker M16
➔ Legen Sie die Versorgungsspannung an den Rundstecker M12
Belegung des Rundsteckers M 16
Belegung
Sollwert + (0/4 ... 20 mA
oder 0 ... 5/10 V)
Sollwert GND
äußere Beschaltung / Signalpegel
Pin
B
A
HINWEIS
Weitere Installationshinweise finden Sie im Kapitel
Installation.
