OUT ANL - Einheitssignal für den analogen Stellungsausgang
OUTPUT (Option)

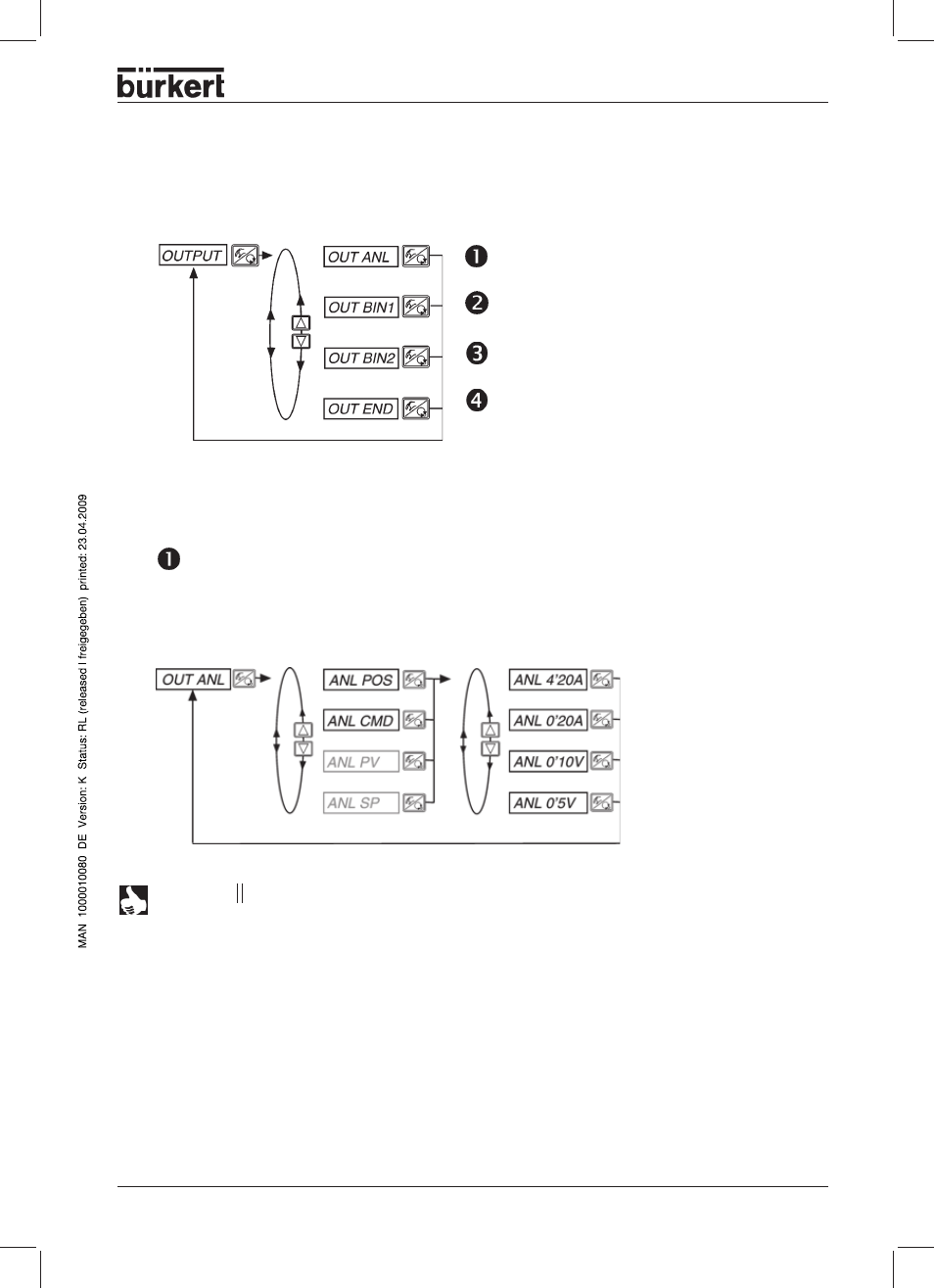

Konfigurierung der Ausgänge
HINWEIS Die grau dargestellten Signalarten sind nur bei aktivem Prozessregler auswählbar.
Konfigurierung des analogen Ausgangs
Ende der Konfigurierung der Ausgänge
Konfigurierung des binären Ausgangs 2
Konfigurierung des binären Ausgangs 1
Strom 4 ... 20 mA
Strom 0 ... 20 mA
Spannung 0 ... 10 V
Spannung 0 ... 5 V
Auswahl des gewünschten
Einheitssignals
Ist-Position
Soll-Position
Istwert der Prozessgröße
Sollwert der Prozessgröße
Auswahl der gewünschten
Ausgabe
