20
Die Empfangsentfernung und ihre Bedeutung
Bei der Fehlersuche in parallelen Schaltkreisen können
Sie feststellen, ob ein Kabel ein stärkeres
„Masseschaltkreis-Signal“ aufweist, als ein anderes
Kabel. Das Kabel mit dem stärkeren Signal führt auch
einen stärkeren Strom. Das bedeutet, der Schaltkreis
mit dem stärkeren Signal weist auch einen
niedrigeren Widerstand verglichen mit dem parallelen
Kreis auf. Das Wissen um diese Tatsache kann bei der
Fehlersuche in einem Schaltkreis von Bedeutung sein.
Sobald der SMART-Empfänger fest auf ein
Kurzschluss-/Masseschaltkreis-Signal eingestellt ist
(siehe „Festeinstellen der Empfi ndlichkeit für
Kurzschluss-/Masseschaltkreise“), das Gerät
langsam näher an das Kabel heranführen und dabei die
Entfernung des Aufnahmebereichs vom Kabel
beobachten. Beispielsweise leuchtet die Anzeigeleuchte
des SMART-Empfängers bei einem Kabel in 5 cm
Entfernung auf und bei einem anderen Kabel bei 8 cm.
Das Kabel, das den Empfänger in 8 cm Entfernung
auslöst, sendet ein stärkeres Signal aus, als das Kabel,
bei dem die Anzeige in 5 cm Entfernung aufl euchtet.
Mit diesem Wissen können Sie bestimmen, welches Kabel das stärkere Signal führt.
Daher ist es so wichtig, den fehlerhaften Schaltkreis immer zu isolieren. Durch Isolieren
des fraglichen Schaltkreises ist gewährleistet, dass stets nur dieser eine Schaltkreis unter-
sucht wird und keine störenden Wechselwirkungen mit anderen parallelen Kabeln oder
Schaltkreisen auftreten können.
(siehe „Isolieren des Schaltkreises“ S. 18)

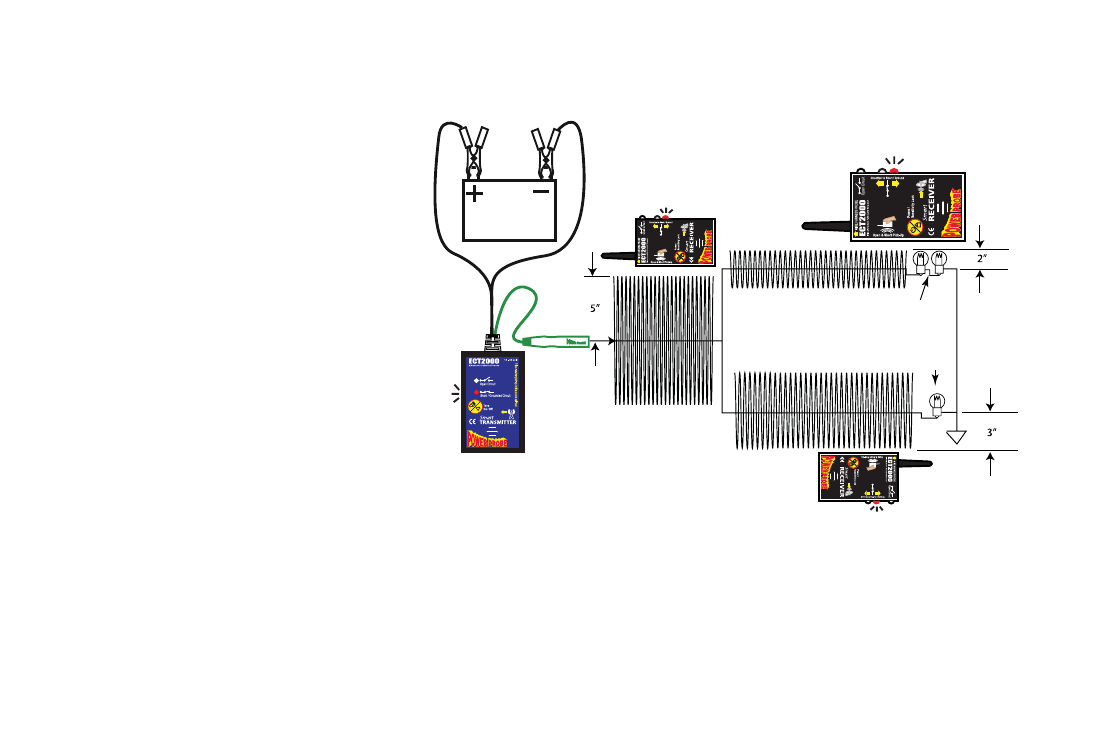

Hoher Widerstand =
Schwaches Signal
Niedriger Widerstand =
Starkes Signal
In parallelen Schaltkreisen
teilt sich die Signalstärke
auf.
Das Signal ist am stärksten,
wenn der SMART-Sender
allein durch ein einziges Kabel
verbunden ist (siehe Abb.).
