Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 21
Wenn der Sensorkopf nur vertikal im Prozess montiert werden kann,
muss die Einbaustelle gut isoliert sein. Das Kabel muss so herabhängen,
dass darüber kein Kondenswasser auf den Sensorkopf laufen kann.

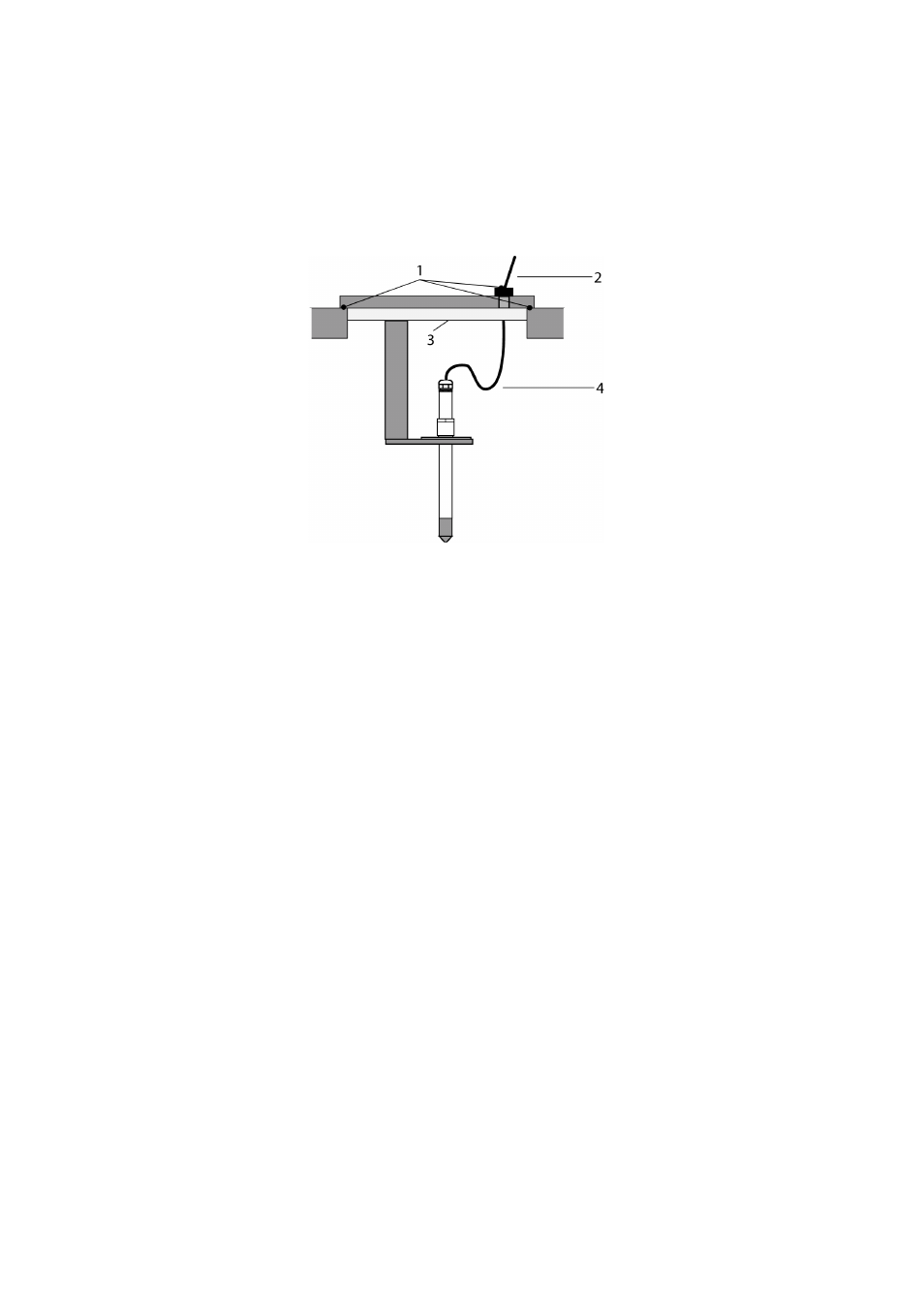

0507-022 Abbildung 4 Vertikale Sensorkopfmontage
Wenn die Prozesstemperatur deutlich über der Umgebungstemperatur
liegt, müssen sich der komplette Sensorkopf und möglichst auch ein
großer Teil des Kabels im Prozess befinden. Dadurch lassen sich
Messungenauigkeiten durch Wärmeleitung entlang des Kabels
vermeiden.
Bei seitlicher Montage an einem Rohr oder Kanal muss der Sensorkopf
von innen in das Rohr eingeführt werden. Wenn dies nicht möglich ist,
ist der Sensorkopf von oben einzuführen und die Einbaustelle sorgfältig
zu isolieren.
Informationen über Sondenmontagesätze von Vaisala und einige
Montagebeispiele finden Sie unter
Sondenmontage auf Seite 25 .
Folgende Nummern beziehen sich auf Abbildung 4 auf Seite 21 :
1 = Abzudichten
2 = Kabel zu isolieren
3 = Zu isolieren
4 = Das Kabel muss so herabhängen, dass darüber kein
Kondenswasser auf den Sensor laufen kann.
