Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 35
0505-277

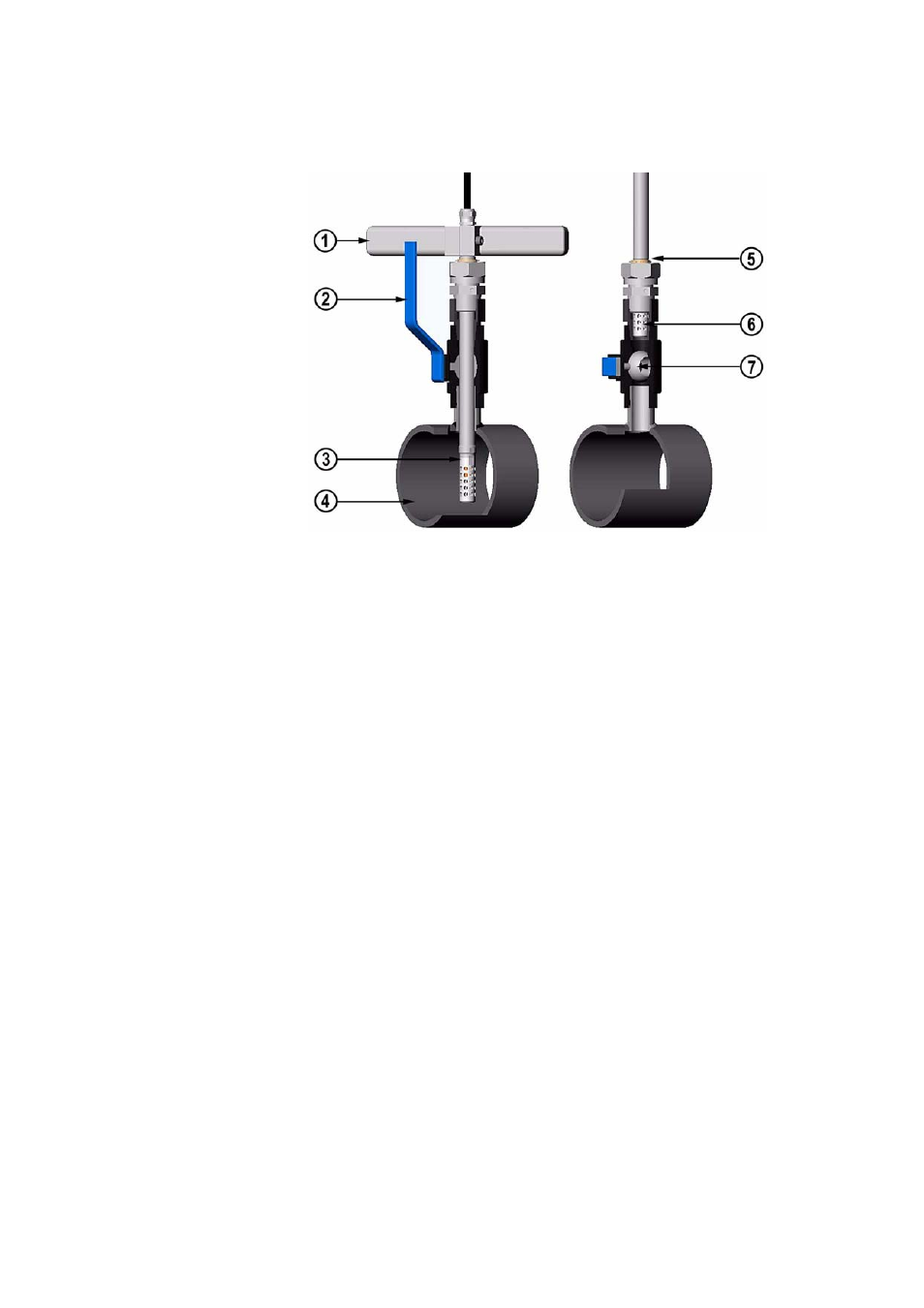

Abbildung 16
Montage der Sonde HMP368 mit Kugelhahn-
Installationssatz
Wenn die Nut nicht sichtbar ist, lässt sich der Hahn nicht schließen. Bei
Montage der Sonde über den Kugelhahn-Installationssatz
BALLVALVE-1 muss der Prozess weder entleert noch abgeschaltet
werden, um die Sonde zu installieren und zu entfernen.
1.
Montieren Sie die Sonde mit geschlossenem Kugelhahn-
Installationssatz, und ziehen Sie die Überwurfmutter von Hand an.
2.
Öffnen Sie den Kugelhahn.
3.
Führen Sie die Sonde durch den Kugelhahn in den Prozess ein.
Verwenden Sie bei hohem Druck ein manuelles Presswerkzeug.
Der Sensorkopf muss so tief eingeführt werden, dass sich der Filter
komplett im Prozessfluss befindet.
4.
Ziehen Sie die Überwurfmutter um weitere 50 ... 60 º fest.
Folgende Nummern beziehen sich auf
1
=
Manuelles Presswerkzeug
2
=
Griff des Kugelhahns
3
=
Sensorkopf
4
=
Prozesskammer/Rohrleitung
5
=
Nut in der Sonde kennzeichnet obere Einstellgrenze
6
=
Filter
7
=
Kugel des Kugelhahns
