Bedienungsanleitung________________________________________________________________
26 __________________________________________________________________ M010056DE-G
Kanal-Installationssatz für HMP363/365/367
0508-021

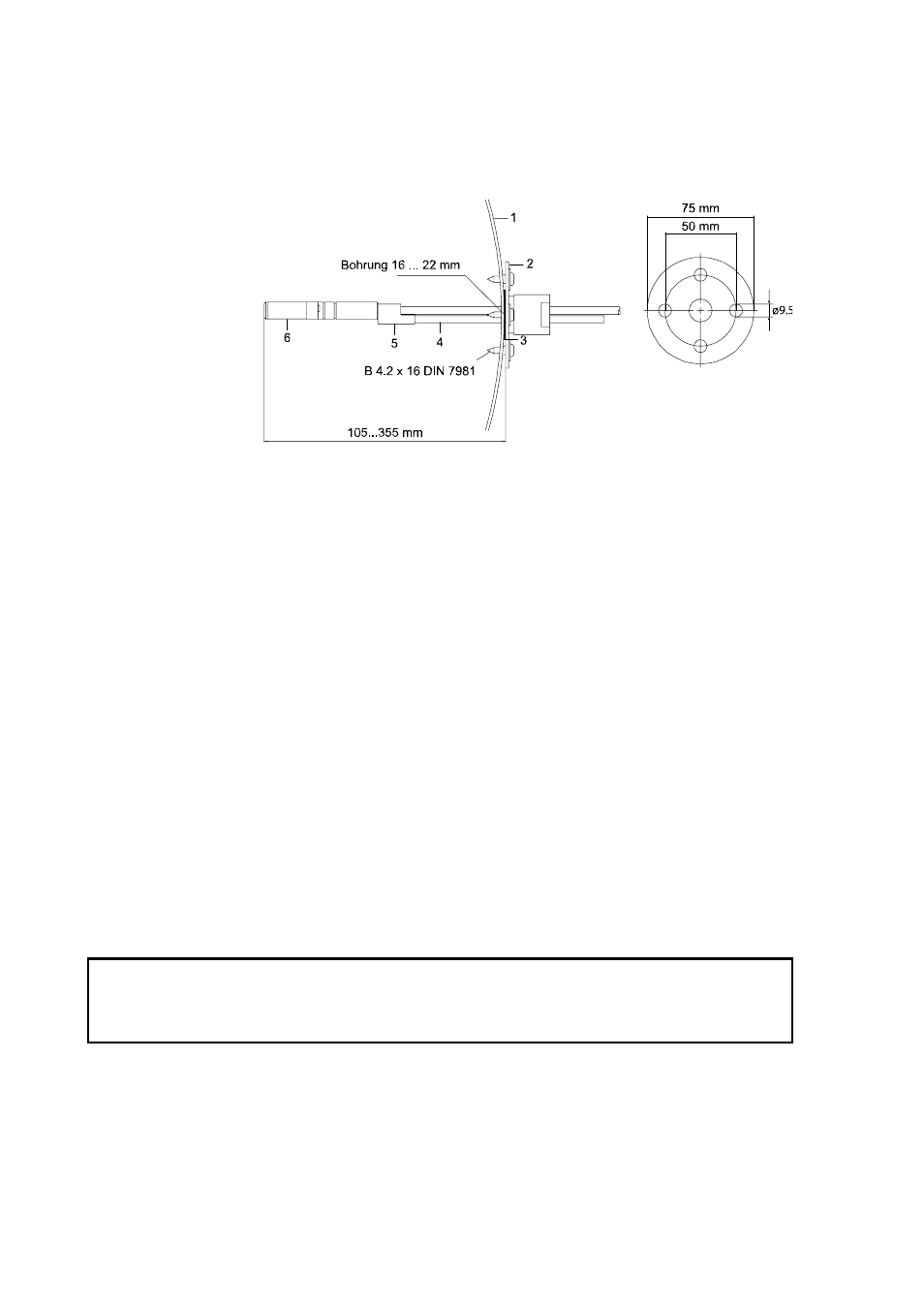

Abbildung 8 Montage der Sonde HMP363 in Kanal mit Flansch
und Trägerstange
HMP364 für
Hochdruckanwendungen
Sie ist mit einer Mutter, Passschraube und Dichtungsscheibe
ausgestattet. Lassen Sie die Passschraube und Mutter während der
Handhabung auf dem Körper des Sensorkopfes, um Beschädigungen
der hoch polierten Sondenoberfläche zu vermeiden. Gehen Sie zur
leckdichten Montage wie nachfolgend beschrieben vor.
Folgende Nummern beziehen sich auf
:
1
=
Kanalwand
2
=
Flansch
3
=
Dichtring
4
=
Trägerstange
5
=
Halteclips
6
=
Sensorkopf
VORSICHT
In Druckprozessen müssen tragende Muttern und Schrauben sehr
sorgfältig festgezogen werden, damit sich die Sonde unter Druck nicht
löst.
