Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 27
1. Lösen Sie die Passschraube von Mutter und Sensorkopf.
2. Befestigen Sie die Passschraube mit einer Dichtungsscheibe an der
Kammerwand. Spannen Sie die Passschraube mit einem
Drehmomentschlüssel in der Gewindemuffe. Das Anziehmoment
beträgt 150 ±10 Nm.
3. Führen Sie den Sensorkopfkörper in die Passschraube ein, und
schrauben Sie die Mutter von Hand auf die Passschraube, bis die
Verbindung fest erscheint.
4. Markieren Sie Passschraube und Sechskantmutter.
5. Ziehen Sie die Mutter um weitere 30 ° (1/12 Umdrehung) bzw. bei
Verwendung eines Drehmomentschlüssels mit einem
Drehmoment von 80 ±10 Nm an.
6. Reinigen und fetten Sie den Spannkegel der Passschraube nach
jedem zehnten Lösen. Wechseln Sie bei jedem Lösen der
Passschraube die Dichtungsscheibe. Verwenden Sie Hochvakuum-
Schmierstoff, z. B. Down Corning, oder dergleichen.

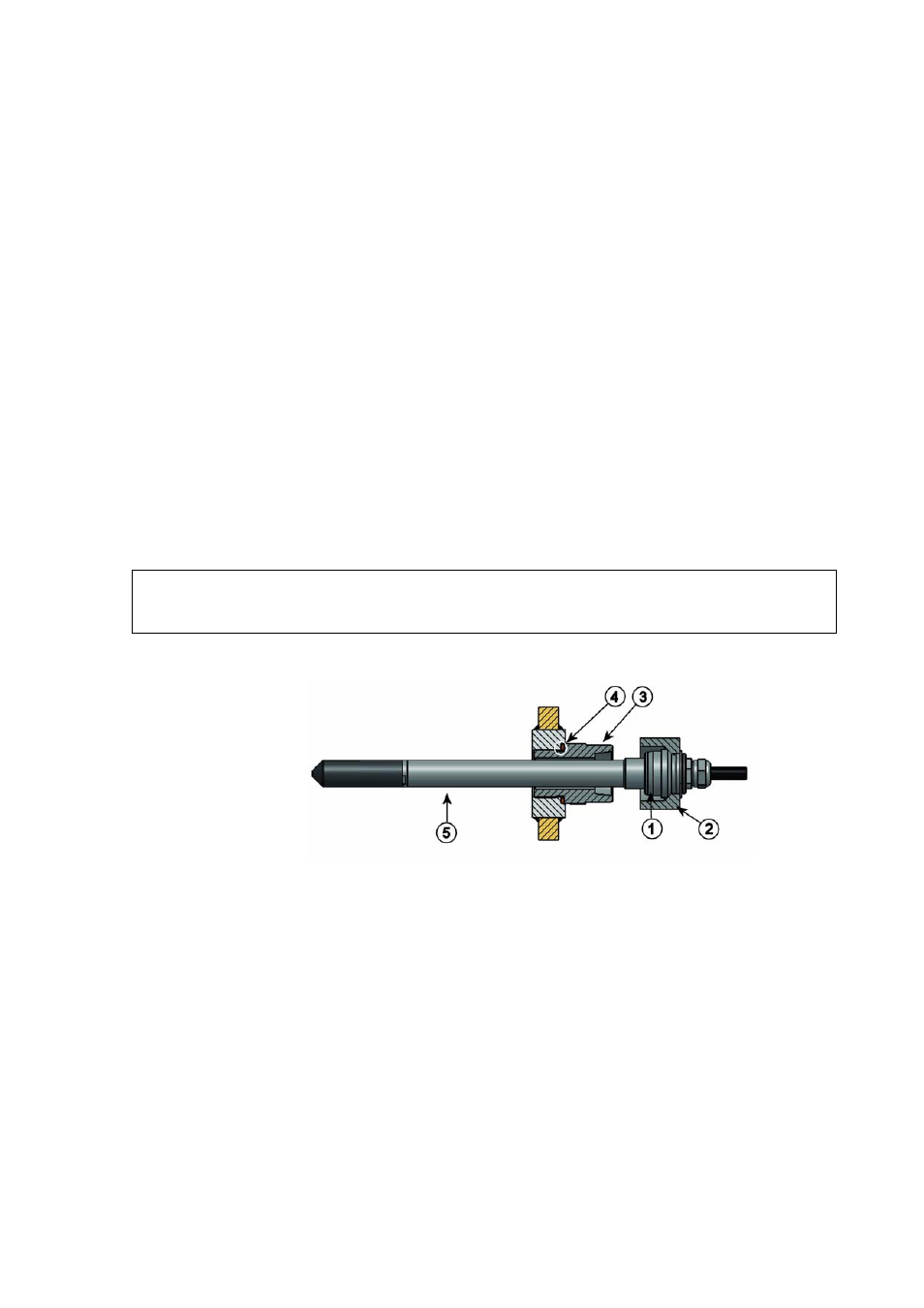

0505-272 Abbildung 9 Montage der Sonde HMP364
HINWEIS Nach einem eventuellen Lösen muss die Mutter ohne erhöhten
Kraftaufwand wieder gespannt werden können.
Folgende Nummern beziehen sich auf Abbildung 9 auf Seite 27 :
1 = Spannkegel
2 = Mutter
3 = Passschraube M22 x 1.5 oder NPT 1/2"
4 = Dichtungsscheibe
5 = Sensorkopf Ø 12 mm
