Bedienungsanleitung________________________________________________________________
24 __________________________________________________________________ M010056DE-G
0603-038

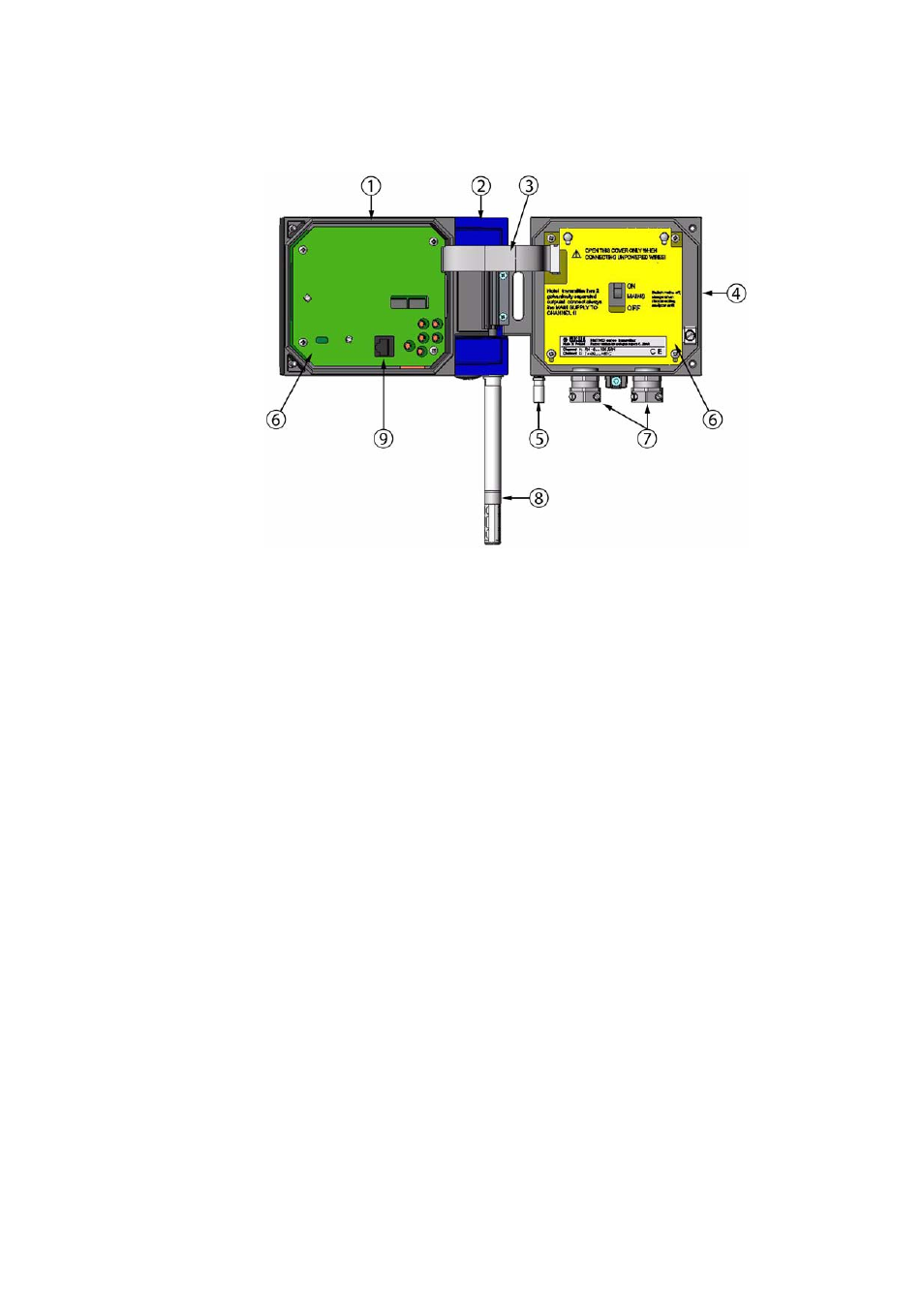

Abbildung 7 Verschiedene Teile des Messwertgebers
Folgende Nummern beziehen sich auf
:
1
=
Elektronikeinheit
2
=
Sonde einschließlich Teil der Messelektronik (z. B.
Kalibrierspeicher und Sensorkopf)
3
=
Flachbandkabel
4
=
Gehäuseboden
5
=
Erdungsklemme
6
=
Schutzabdeckungen
7
=
Kabelverschraubungen
8
=
Sensorkopf
9
=
RS232C-Anschluss
