Seite 69
Kapitel 6 ___________________________________________________ Kalibrierung und Justierung
VAISALA _______________________________________________________________________ 67
1.
Lösen Sie die Schrauben, und öffnen Sie das Gehäuse.
2.
Schalten Sie den Messwertgeber mit dem Betriebsschalter aus.
3.
Lösen Sie das Flachbandkabel durch vorsichtiges Anheben z. B.
mit einem Schraubendreher.
4.
Entfernen Sie die beiden Schrauben, mit denen der Scharnierhalter
befestigt ist. Entfernen Sie den Scharnierhalter.
5.
Drehen Sie die Elektronikeinheit leicht nach oben, um sie aus den
Scharnieren zu lösen. Der Gehäuseboden des Messwertgebers mit
Kabelverbindungen bleibt montiert. Beim Einsetzen der
Elektronikeinheit wird das obere Scharnier zuerst eingehängt.
Denken Sie daran, den Scharnierhalter wieder anzuschrauben.
Anschlüsse
0505-293

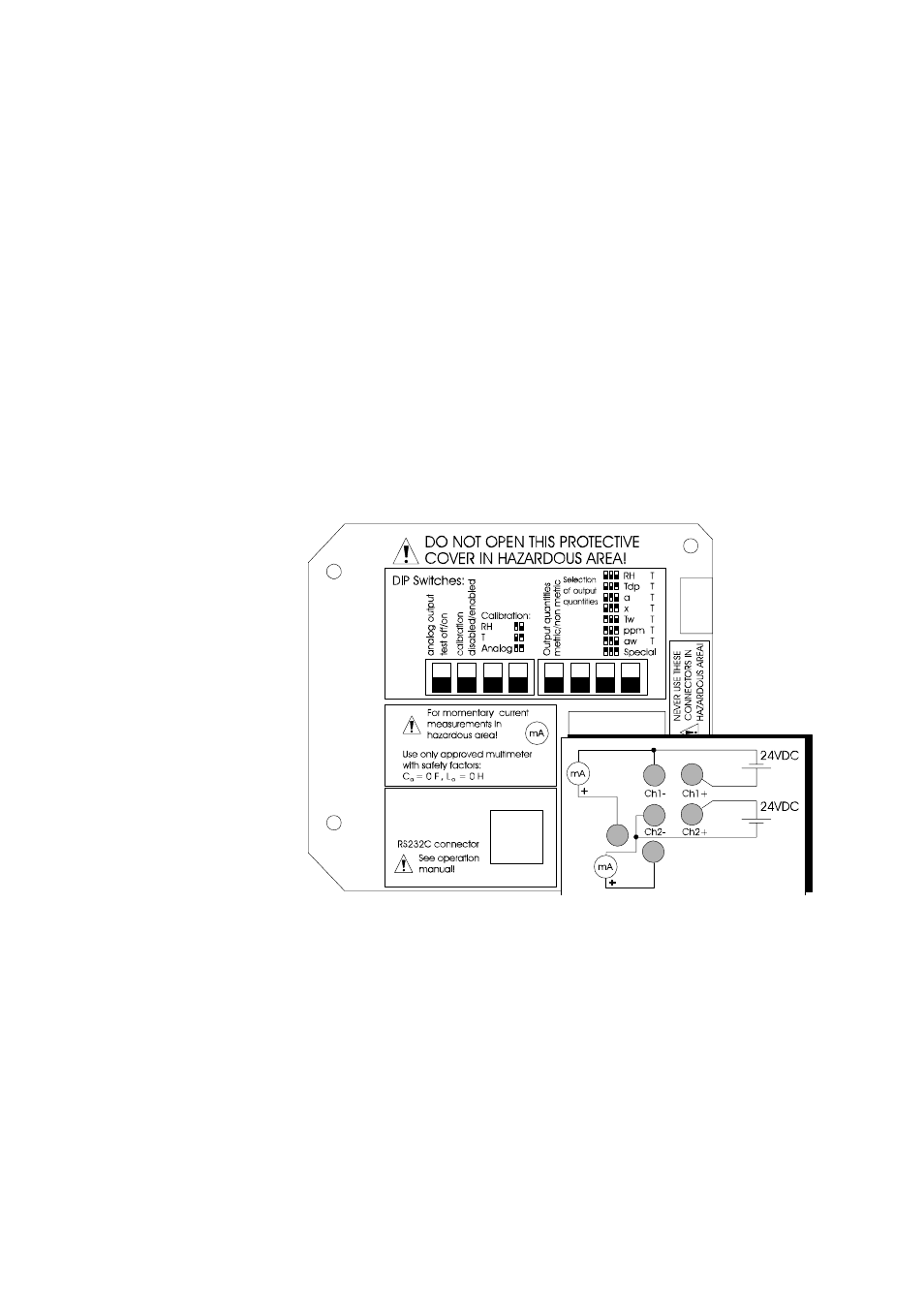

Abbildung 25
Anschließen von Netzteil und Multimeter zur
Kalibrierung
1.
Schließen Sie ein Netzteil (12 ... 24 VDC, bei Verwendung der
seriellen Schnittstelle muss die Versorgungsspannung mindestens
15 VDC betragen) mit Bananensteckern an B1 (-) und C1 (+)
(Ch 1) an (siehe
2.
Schalten Sie das Multimeter mit dem Netzteil, B1 (-) und A1 (+) in
Reihe.
A1
B1
B2
A2
C1
C2
On
Off
