Kapitel 3 __________________________________________________________________ Montage
VAISALA _______________________________________________________________________ 23
Montage des Gehäuses

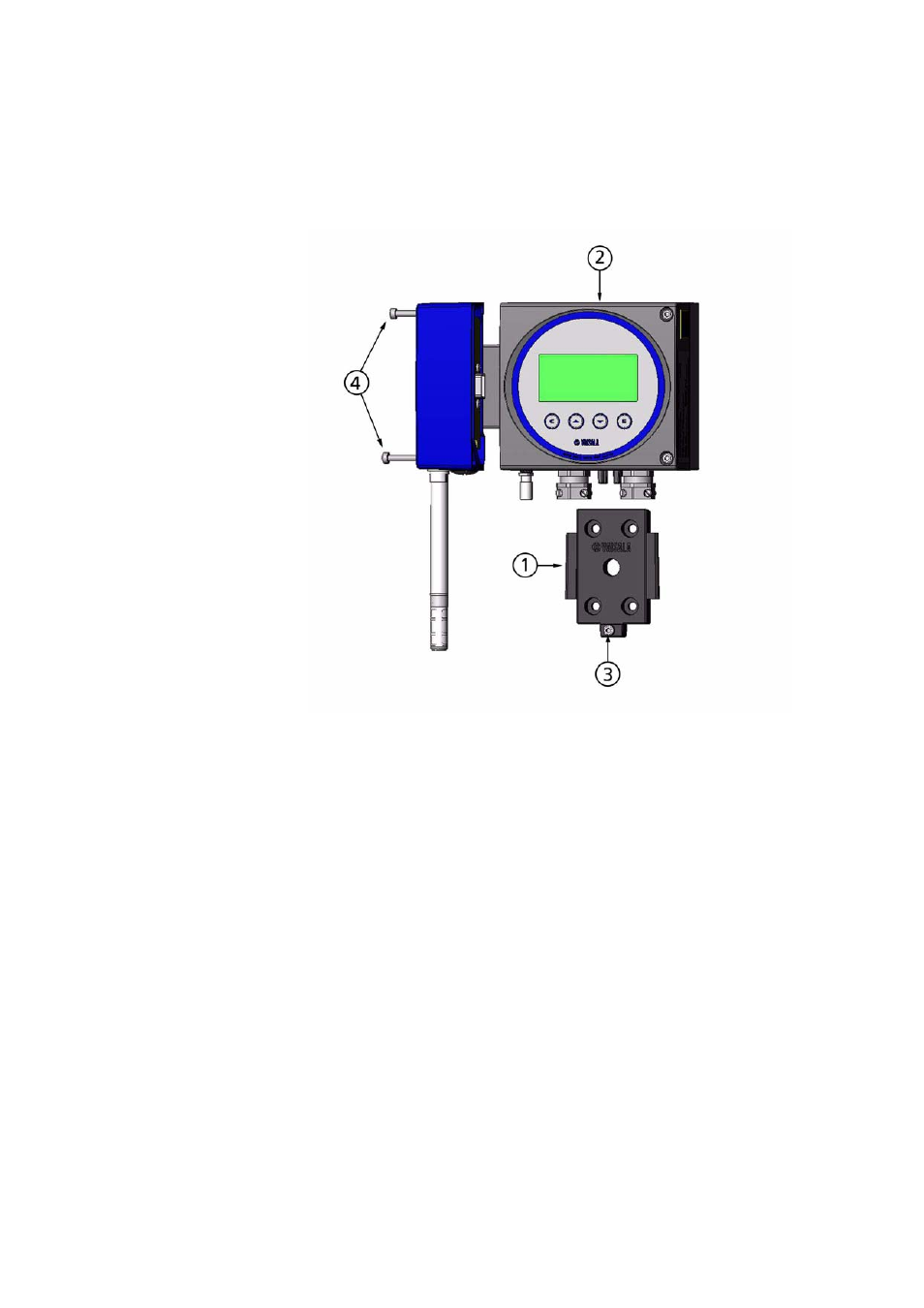

0603-037 Abbildung 6 Montage des Messwertgebers und Abnehmen der
Sonde
1. Befestigen Sie die Montageplatte mit 4 Schrauben an der Wand.
2. Drücken Sie den Messwertgeber nach unten, sodass er auf den
Schienen der Montageplatte entlang gleitet.
3. Befestigen Sie den Messwertgeber mit der Inbusschraube an der
Montageplatte (3 mm Inbusschlüssel mitgeliefert).
4. Die Sonde kann bei Bedarf durch Lösen der beiden Inbusschrauben
abgenommen und ausgetauscht werden.
