RQTX1079
SVENSKA
100 101
AUX
3. Skruva in monteringsskruvarna i väggen.
 Fäst väggkonsolen med fästskruv (2 stycken).
(Åtdragningsmoment: 1,2 Nm till 1,5 Nm)
2. Montera väggkonsolen på baksidan av enheten.
2
1
Flik
Baksidan av huvudenheten
Väggkonsol (vy underifrån)
Fästskruv B
1. Ta bort ställningen från enheten.
 Rikta in båda flikarna på väggkonsolen och på huvudenheten mot
varandra och skjut den sedan så att den klickar på plats.

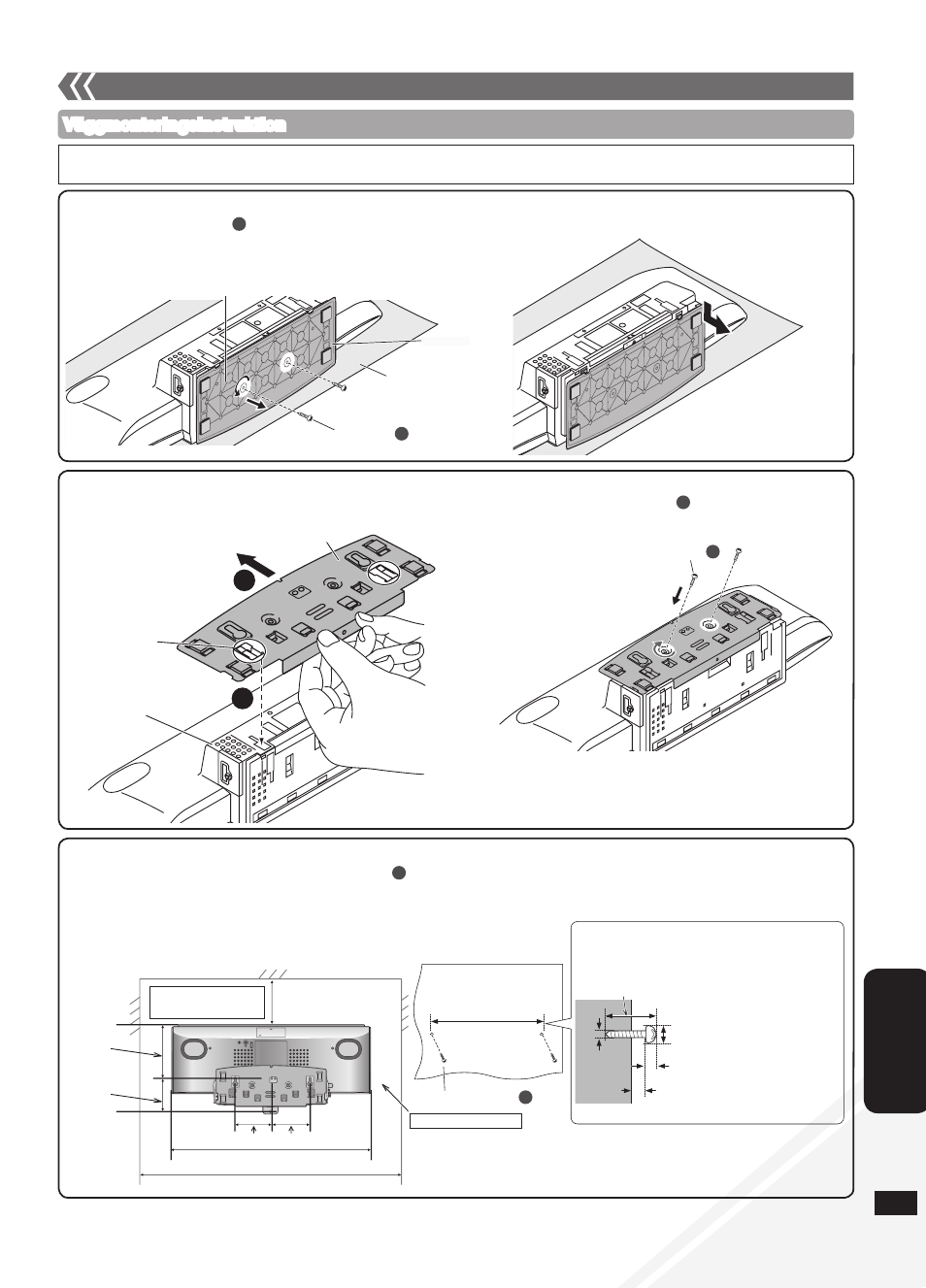

Väggmonteringsinstruktion
• Innan installation stäng av enheten och koppla ifrån nätkontakten från eluttaget.
• Dra åt skruvarna ordentligt för att förhindra glapp i varje steg.
A
Undersidan av huvudenheten
Ställning
Mjuk filt eller
tygstycke
Fästskruv A
B
 Låt ställningen glida av enheten.  Skruva loss fästskruvarna (2 stycken) på undersidan av
enheten.
Förvara de borttagna skruvarna på ett säkert ställe.
 Mät och markera placeringen av monteringsskruvarna (2 stycken) och skruva in dem i väggen.
Använd bilderna nedan för placering av skruvarna och för mätning.
Installera med båda väggmonteringsskruvarna.
Använd ett vattenpass för att garantera att båda skruvarna är vågräta.
Använd en skruv som är tillräckligt stark för att klara en vikt på minst 20 k
g.
•
•
•
•
C
En längd som klarar av en hållfasthet
på 20 k
g eller mer måste användas för
varje skruv.
8 mm till 9,5 mm
2,2 mm till 2,8 mm
2,5 mm till 3,5 mm
Vägg
Monteringsskruv C
163 mm
4 mm
300 mm
Utrymme som krävs
Bakre vy
85,5 mm 77,5 mm
500 mm
700 mm
74,8 mm
130 mm
Utrymme som krävs
Montering av enheten på en vägg (Tillval)
(fortsättning)
