3. Skru monteringsskruerne fast i væggen.
2. Fastgør vægholderen på apparatets bagside.
1. Tag holderen af apparatet.
4
5
Afmål og markér monteringsskruernes position (2 stykker) og skru dem fast i væggen.
Anvend tegningerne nedenfor når skruernes position skal bestemmes.
Sørg for at installere begge vægmonteringsskruer.
Anvend et vaterpas for at sikre, at begge skruer er i vater.
Anvend en skrue, som er stærk nok til at bære en vægt på mindst 20 k
g.
•
•
•
•
Fastgør vægholdern med fæstningsskruen (2 stykker).
(Stramningsmoment: 1,2 Nm til 1,5 Nm)
Arranger begge tapper på vægholderen så de passer på
hovedenheden, og skub den ind over, indtil den klikker på plads.
Løsn fæstningsskruerne (2 stykker) i enhedens bund.
Opbevar de løsnede skruer på et sikkert sted.

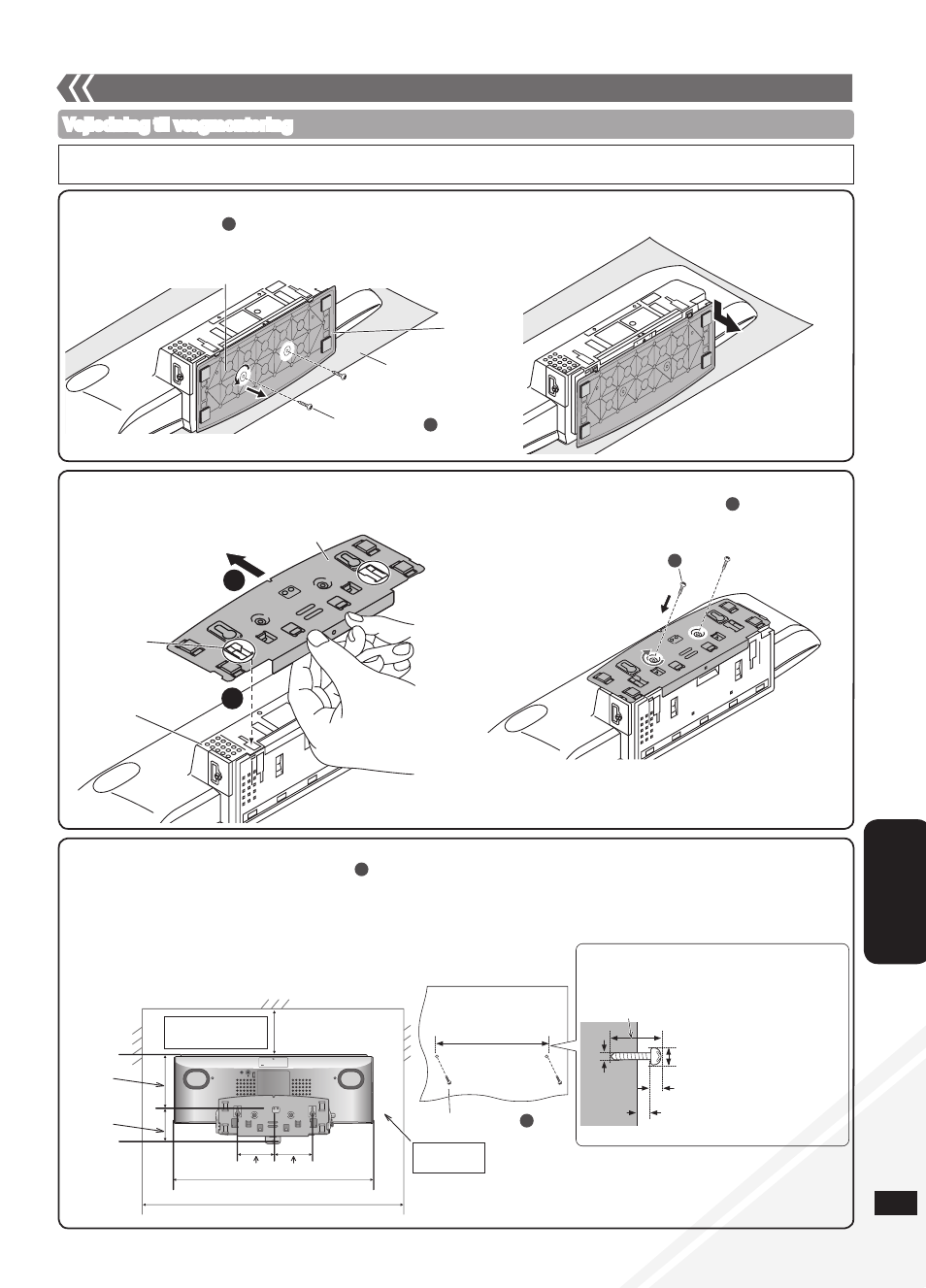

Vejledning til vægmontering
• Før installation slukkes enheden og strømforsyningsledningen tages ud af stikkontakten.
• Stram skruerne godt i hvert trin for at undgå løse samlinger.
A
Hovedenhedens bund
Holder
Blødt tæppe
eller stofstykke
Fæstningsskrue
A
B
Fæstningsskrue
B
2
1
Flap
Hovedapparatets
bagside
Vægbeslag (set nedefra)
C
Skub holderen af enheden.
AUX
300 mm
Nødvendigt frirum
Set bagfra
Nødvendigt
frirum
85,5 mm
77,5 mm
500 mm
700 mm
74,8 mm
130 mm
8 mm til 9,5 mm
2,2 mm til 2,8 mm
2,5 mm til 3,5 mm
4 mm
Hver skrue skal have en længde,
som kan understøtte 20 k
g eller
derover.
Væg
Monteringsskrue
C
163 mm
