2. Fixez le support mural à l’arrière de l’appareil.
3. Vissez les vis de montage dans le mur.
1. Détachez le socle de l’appareil.
Vis de fixation A
Dessous de l’appareil principal
Socle
Couverture ou
chiffon doux
Vis de fixation B
4 5
 Mesurez et marquez l’emplacement des vis de montage (2 vis) puis vissez-les dans le mur.
Aidez-vous des illustrations ci-dessous pour positionner les vis et prendre vos mesures.
Utilisez les deux vis de montage mural pour réaliser l’installation.
Utilisez une règle de niveau pour vous assurer que les deux vis sont de niveau.
Utilisez une vis suffisamment solide pour supporter un poids d’au moins 20 k
g.
•
•
•
•

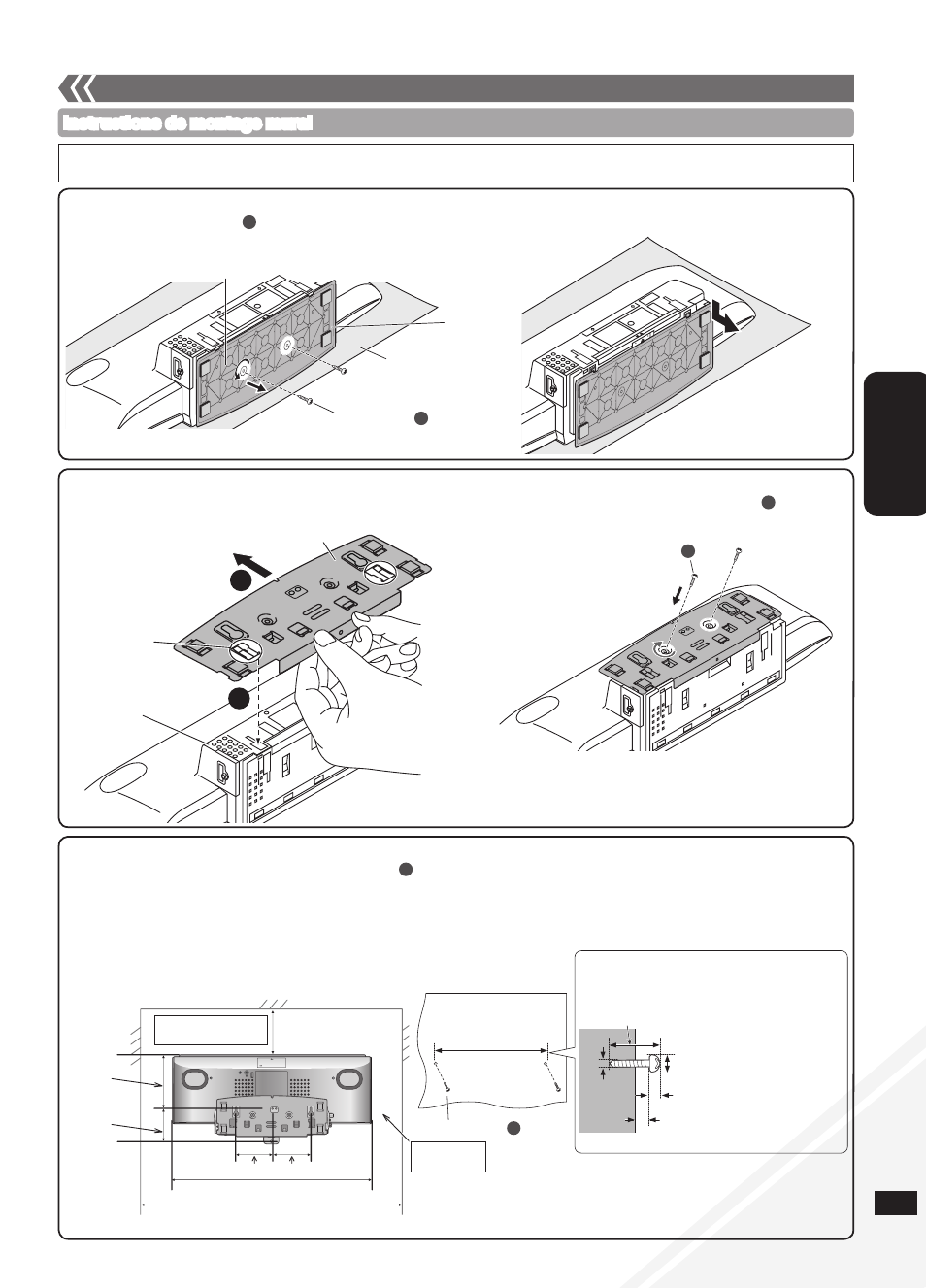

Instructions de montage mural
• Avant l’installation, mettez l’appareil hors tension et débranchez la fiche du cordon d’alimentation de la prise de courant.
• Serrez fermement les vis pour empêcher qu’elles ne soient lâches dans les étapes ultérieures.
A
 Fixez le support mural à l’aide des vis de fixation (2 vis).
(Couple de serrage : 1,2 Nm à 1,5 Nm)
B
Dégagement d’au
moins 300 mm
Face arrière
Dégagement
nécessaire
85,5 mm 77,5 mm
500 mm
700 mm
74,8 mm
130 mm
8 mm à 9,5 mm
2,2 mm à 2,8 mm
2,5 mm à 3,5 mm
4 mm
Conservez une longueur de vis
suffisante pour supporter 20 k
g ou plus
pour chaque vis.
Mur
Vis de montage C
163 mm
C
Montage mural de l’appareil (facultatif)
(suite)
 Alignez les deux languettes sur le support mural et l’appareil
principal, puis faites-le glisser jusqu’à ce qu’il s’enclenche.
 Retirez le socle de l’appareil en le faisant glisser.  Desserrez lez vis de fixation (2 vis) situées sous l’appareil.
Conservez les vis retirées dans un endroit sûr.
2
1
Arrière de
l’appareil principal
Support mural (Face inférieure)
Languette
