3. Inbrengen van de montageschroeven in de muur.
2. Bevestig de wandarm aan de achterkant van het apparaat.
1. Haal de stander van het apparaat.
Beveilig de wandarm met de montageschroef (2 onderdelen).
(Aandraaimoment: 1,2 Nm tot 1,5 Nm)
Breng beide lipjes op de wandarm en op het hoofdapparaat op
één lijn, en glijd vervolgens totdat het op zijn plaats klikt.
2
1
Lipje
Achterkant van het
hoofdapparaat
Wandarm (onderaangezicht)
Draai de bevestigingsschroeven los (2 onderdelen) aan de
onderkant van het apparaat.
Bewaar de verwijderde schroeven op een veilige plaats.
Meet en markeer de positie van de montageschroeven (2 onderdelen) en draai ze in de muur.
Gebruik onderstaande tekeningen voor de positie van de schroeven en de meting.
Maak de installatie met gebruik van beide montageschroeven voor de muur.
Gebruik een waterpas om u ervan te verzekeren dat beide schroeven waterpas zijn.
Gebruik een schroef die stevig genoeg is om het gewicht van tenminste 20 k
g te kunnen dragen.
•
•
•
•

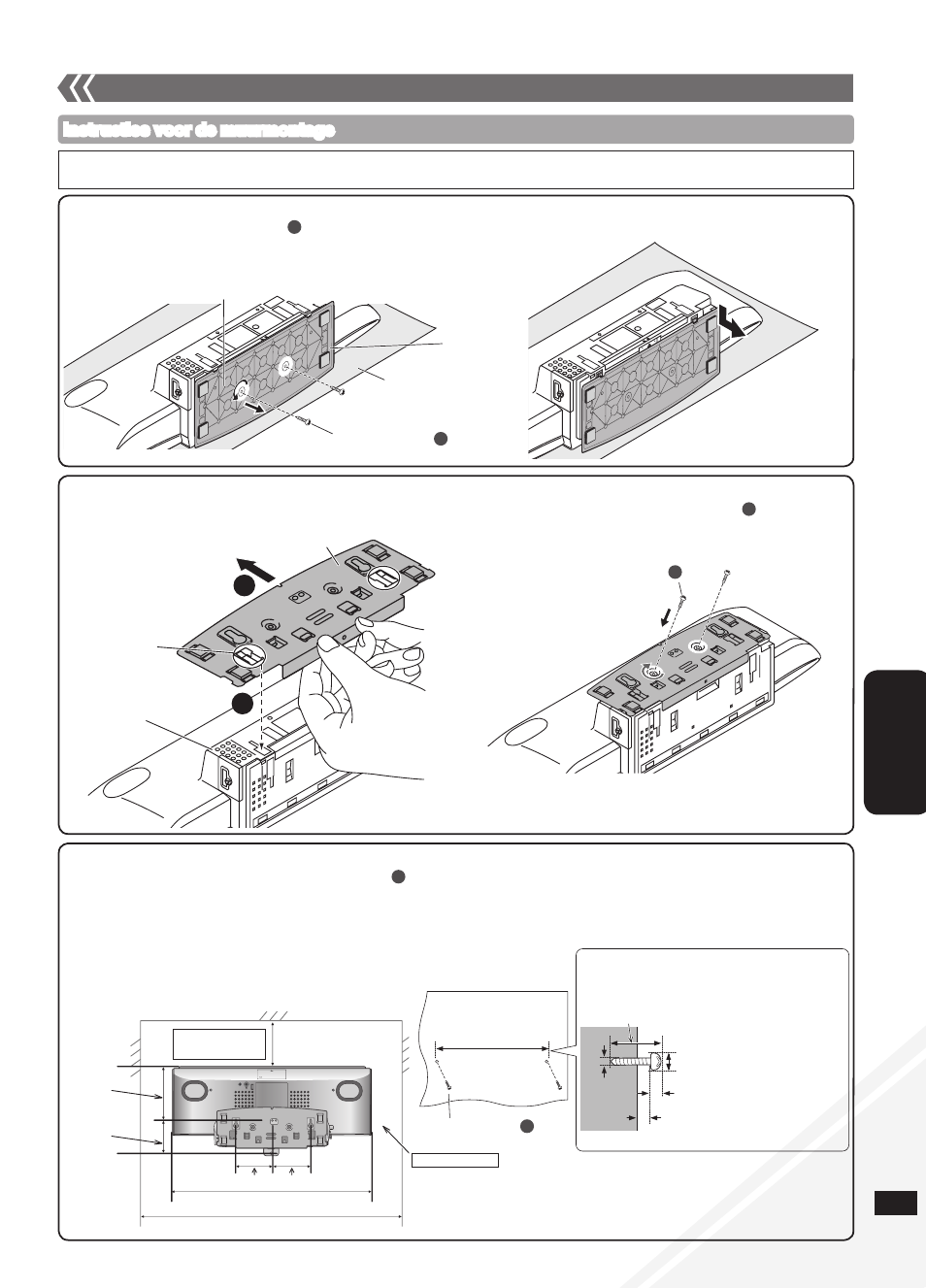

Instructies voor de muurmontage
• Voordat u de installatie uitvoert, zet u het apparaat uit en haalt u de stekker uit het stopcontact.
• Draai de schroeven stevig vast om speling bij iedere stap te voorkomen.
A
B
C
Het bevestigen van het apparaat aan een muur (Optioneel)
(vervolgd)
Glijd de stander van het apparaat.
8 mm tot 9,5 mm
2,2 mm tot 2,8 mm
2,5 mm tot 3,5 mm
4 mm
Er moet een schroef gekozen worden
die het gewicht van 20 k
g of meer kan
dragen.
Muur
Montageschroef
C
163 mm
5
Onderkant van het hoofdapparaat
Zachte deken
of doek
Bevestingsschroef
A
Stander
Bevestingsschroef
B
AUX
300 mm
Vereiste ruimte
Achteraangezicht
Vereiste ruimte
85,5 mm
77,5 mm
500 mm
700 mm
74,8 mm
130 mm
