2. Anbringen der Wandhalterung an der Geräterückseite.
 Richten Sie beide Laschen an der Wandhalterung und am
Hauptgerät aus und schieben Sie die Halterung hinein, bis sie mit
einem Klickgeräusch einrastet.
2
1
Lasche
Hauptgerätrückseite
Wandhalterung (Ansicht der Unterseite)
1. Entfernen der Montageplatte vom Gerät.
3. Einschrauben der Wandbefestigungsschrauben in die Wand.
4 5
 Messen und markieren Sie die Position der Wandbefestigungsschrauben (2 Stück) und schrauben Sie sie in die Wand.
Beachten Sie die folgenden Abbildungen in Hinsicht der Position und Abmessung der Schrauben.
Bitte verwenden Sie zur Installation beide Wandbefestigungsschrauben.
Verwenden Sie eine Wasserwaage, damit beide Schrauben waagrecht sind.
Verwenden Sie eine Schraube, die für eine Traglast von mind. 20 k
g geeignet ist.
•
•
•
•
 Befestigen Sie die Wandhalterung mit den Befestigungsschrauben
(2 Stück).
(Anziehdrehmoment: 1,2 Nm bis 1,5 Nm)

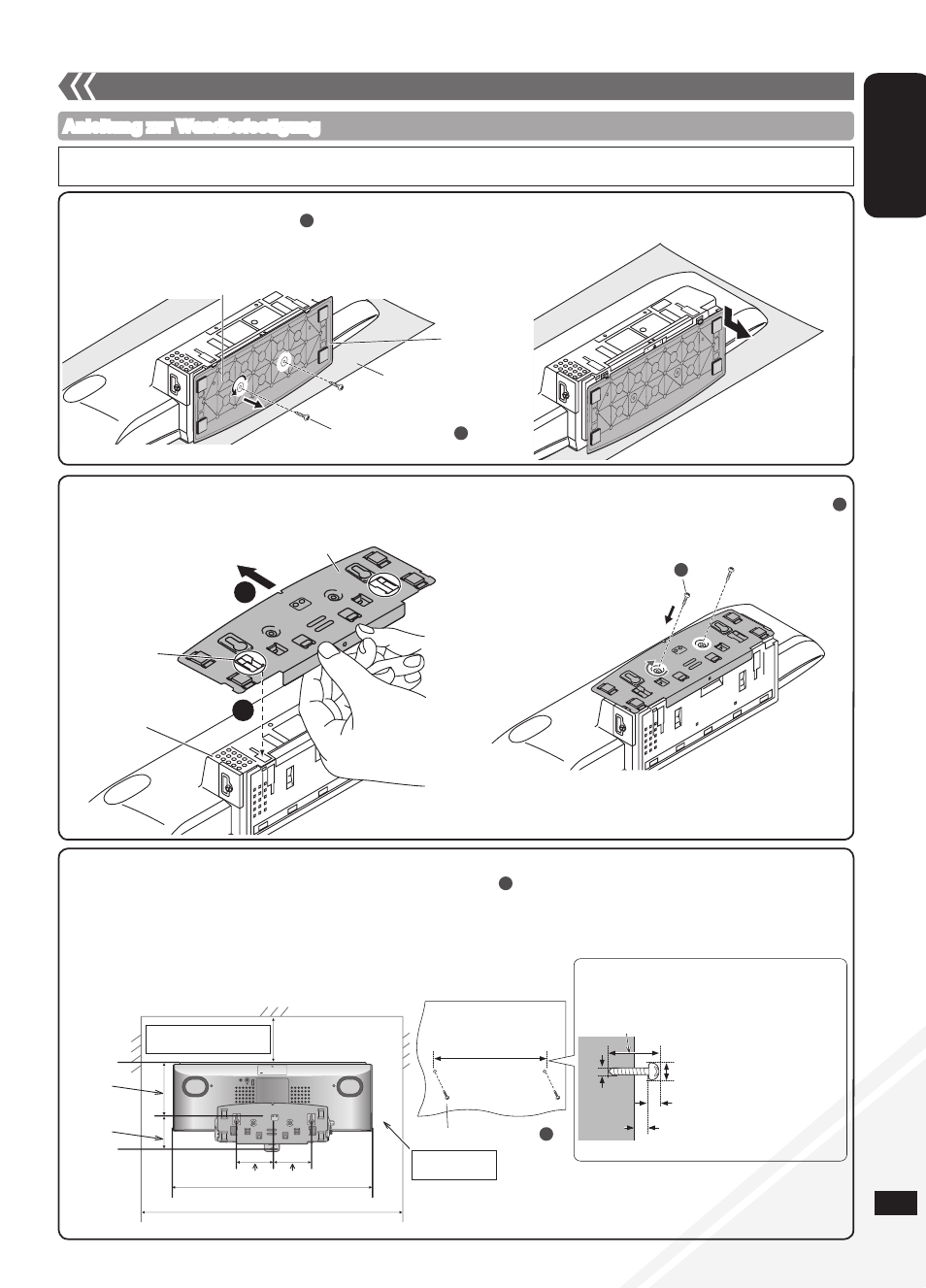

Anleitung zur Wandbefestigung
• Schalten Sie vor der Installation das Gerät aus und trennen Sie das Netzkabel von der Wandsteckdose.
• Ziehen Sie die Schrauben bei jedem Schritt fest an, damit die Teile kein Spiel haben.
A
Hauptgerätunterseite
Montageplatte
Weiche Decke
oder weiches
Tuch
Befestigungsschraube A
B
Befestigungsschraube B
C
Wandbefestigung des Gerätes (Optional)
(Fortsetzung)
 Schieben Sie die Montageplatte vom Gerät.  Lösen Sie die Befestigungsschrauben (2 Stück) auf der
Geräteunterseite.
Bewahren Sie die entfernten Schrauben an einem sicheren Platz auf.
Rückansicht
Erforderlicher
Abstand
85,5 mm 77,5 mm
500 mm
700 mm
74,8 mm
130 mm
8 mm bis 9,5 mm
2,2 mm bis 2,8 mm
2,5 mm bis 3,5 mm
4 mm
Wählen Sie eine Länge für
eine Traglast von mind.
20 k
g pro Schraube.
Wand
Befestigungsschraube C
163 mm
AUX
300 mm
Erforderlicher Abstand
