Fissaggio dell’unità al muro (opzionale), Italiano, Segue) – Panasonic SCHC40EG Benutzerhandbuch
Seite 21: Istruzioni per il montaggio a muro
20
21
RQTX1079
ITALIANO
20
21
3. Avvitare le viti di fissaggio nel muro.
2. Fissare la staffa per montaggio a muro alla parte posteriore dell’unità.
1. Rimuovere il supporto dall’unità.
2
1
Linguetta
Parte posteriore dell’unità
Staffa per montaggio a muro (vista inferiore)
4
5
Misurare e contrassegnare la posizione delle viti di fissaggio (2 pezzi) e avvitarle nel muro.
Per la misura e la posizione delle viti aiutarsi con le figure seguenti.
Eseguire l’installazione utilizzando le viti di montaggio a muro.
Utilizzare una livella a bolla per assicurarsi che le viti siano allineate.
Utilizzare una vite con una forza sufficiente per resistere a un peso di almeno 20 k
g.
•
•
•
•
Fissare la staffa per montaggio a muro con la vite di fissaggio
(2 pezzi).
(Coppia di serraggio: da 1,2 Nm a 1,5 Nm)

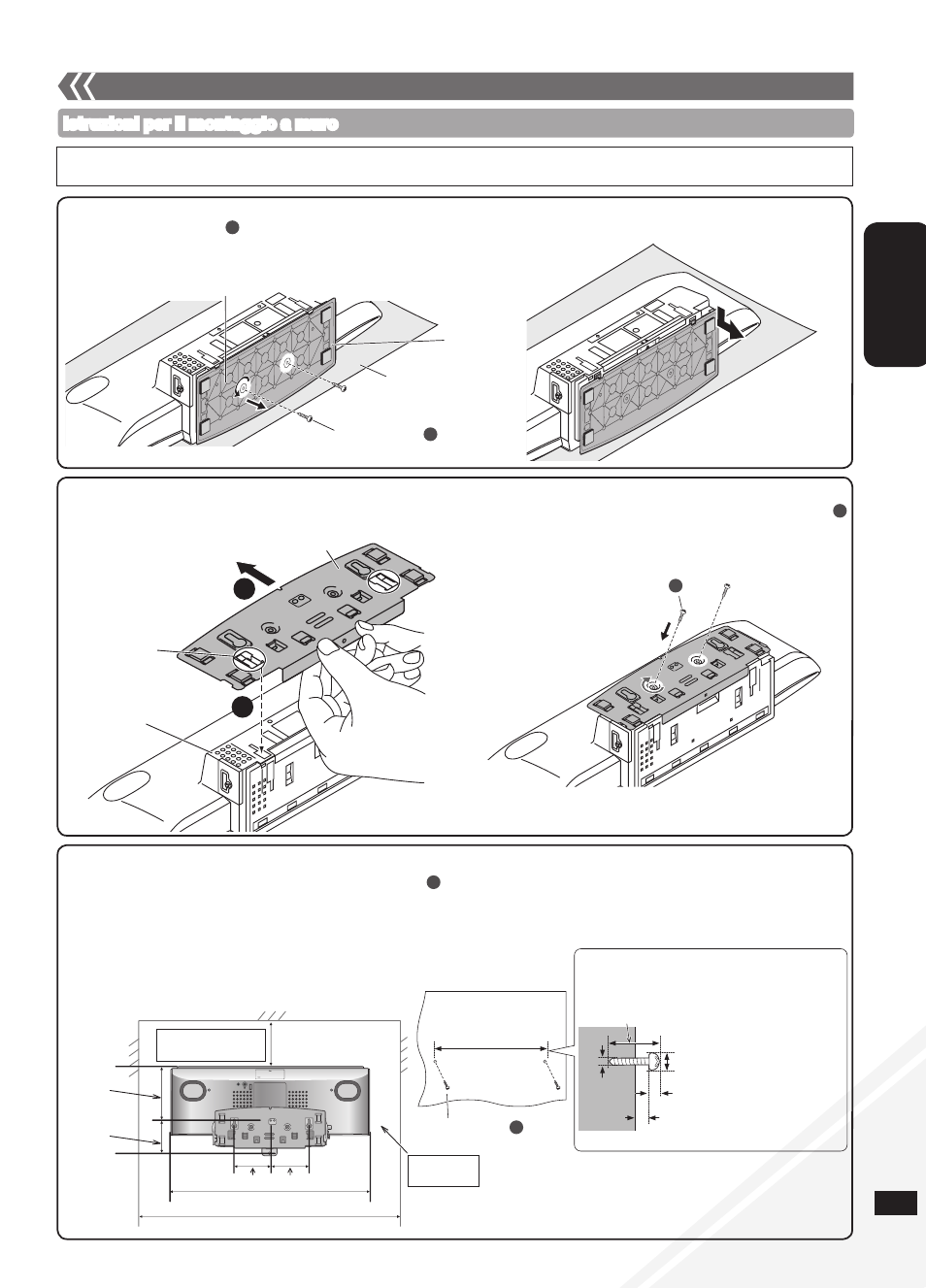

Istruzioni per il montaggio a muro
• Prima dell’installazione spegnere l’unità e scollegare il cavo di alimentazione dalla presa CA.
• A ogni passaggio serrare saldamente le viti per prevenirne l’allentamento.
A
B
Da 8 mm a 9,5 mm
Da 2,2 mm a 2,8 mm
Da 2,5 mm a 3,5 mm
4 mm
È necessario tenere una
lunghezza che resista a una forza
di almeno 20 k
g per ciascuna vite.
Muro
Vite di fissaggio
C
163 mm
C
Allineare le linguette sulla staffa per montaggio a muro e
sull’unità e farla scorrere finché non scatta in posizione.
Fissaggio dell’unità al muro (Opzionale)
(segue)
Rimuovere il supporto dall’unità facendolo scorrere.
Svitare le viti di fissaggio (2 pezzi) nella parte inferiore
dell’unità.
Conservare le viti rimosse in un luogo sicuro.
Parte inferiore dell’unità
Supporto
Coperta o
indumento
morbido
Vite di fissaggio
A
AUX
300 mm
Spazio necessario
Vista posteriore
Spazio
necessario
85,5 mm
77,5 mm
500 mm
700 mm
74,8 mm
130 mm
Vite di fissaggio
B
