Seite 10
10
Anschlüsse
Schalten Sie vor dem Anschluss alle Geräte aus, und lesen Sie die betreffenden Bedienungsanleitungen durch.
Schließen Sie das Netzkabel erst an, wenn alle anderen Anschlüsse hergestellt sind.
Kompatibel mit FULL HD 3D TV und Blu-Ray Playern
≥ Dieses Gerät ist zur Weitergabe der 3D-Signale von einem 3D-kompatiblen Blu-Ray Player an einen FULL HD 3D TV in der Lage.
ARC (Audio Return Channel: Tonrücklaufkanal)
(Nur für einen ARC-kompatiblen Fernseher verfügbar)
Mit dieser Funktion ist der Empfang des
Digitaltonsignals vom Fernseher ohne Anschluss
eines anderen Tonkabels möglich.
≥ Einzelheiten zu den Einstellungen der digitalen
Tonausgabe sind der Bedienungsanleitung des
Fernsehgeräts zu entnehmen.
A HDMI-Kabel (nicht mitgelieferte)
§ Achten Sie darauf, dass Sie die TV ARC-kompatible
Buchse zum Anschluss verwenden. (S. Betriebsanleitung
des Fernsehgeräts.)
≥ Ist das angeschlossene Fernsehgerät ARC-kompatibel, aber
die Tonausgabe erfolgt nicht an dieses Gerät, wählen Sie ein
optisches Digitaltonkabel für den Anschluss. (> rechts,
“Einfacher Anschluss (Fernsehgerät ist kompatibel mit
optischem Digitaltonkabel)”)
A HDMI-Kabel (nicht mitgelieferte)
B Optisches Digital-Audiokabel
(nicht mitgelieferte)
≥ Ist das angeschlossene Fernsehgerät ARC-kompatibel,
stellen Sie “TV-Toneingang” zur Ausgabe des Tonsignals
vom optischen Digitaltonkabel auf “ARC Off”. (> 17, “TV-
Toneingang”)
Anschließen an ein Fernsehgerät
∫ HDMI
Der HDMI-Anschluss unterstützt VIERA Link
“HDAVI Control” (> 14), wenn er mit einem
kompatiblen Panasonic Fernseher verwendet wird.
≥ Verwenden Sie Hochgeschwindigkeitskabel HDMI, die das
HDMI-Logo vorweisen (wie auf dem Deckblatt gezeigt). Der
Gebrauch eines HDMI-Kabels der Marke Panasonic wird
empfohlen.
Teilenummer des empfohlenen Zubehörs:
RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50
(5,0 m), usw.
≥ Nicht-HDMI-konforme Kabel können nicht verwendet werden.
∫ OPTICAL IN
Schließen Sie das optische Digitaltonkabel an,
wenn das Fernsehgerät nicht ARC-kompatibel ist
(> unten).

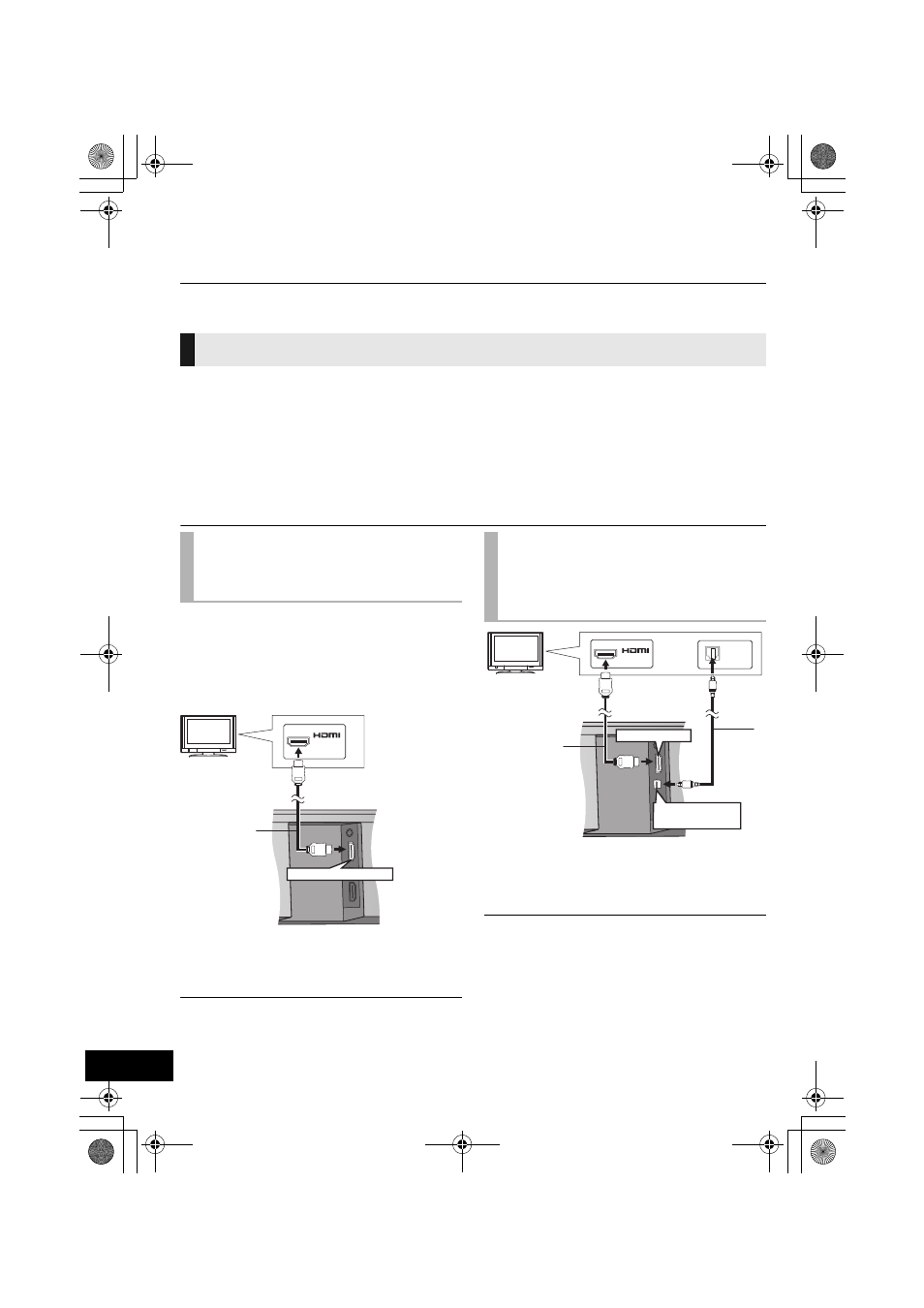

Einfacher Anschluss
(an ein ARC-kompatibles
Fernsehgerät)
AV IN
(ARC)
HDMI AV OUT (ARC)
TV
Einfacher Anschluss
(Fernsehgerät ist
kompatibel mit optischem
Digitaltonkabel)
OPTICAL
OUT
AV IN
OPTICAL DIGITAL
AUDIO IN
HDMI AV OUT
TV
