Montageanleitung
6

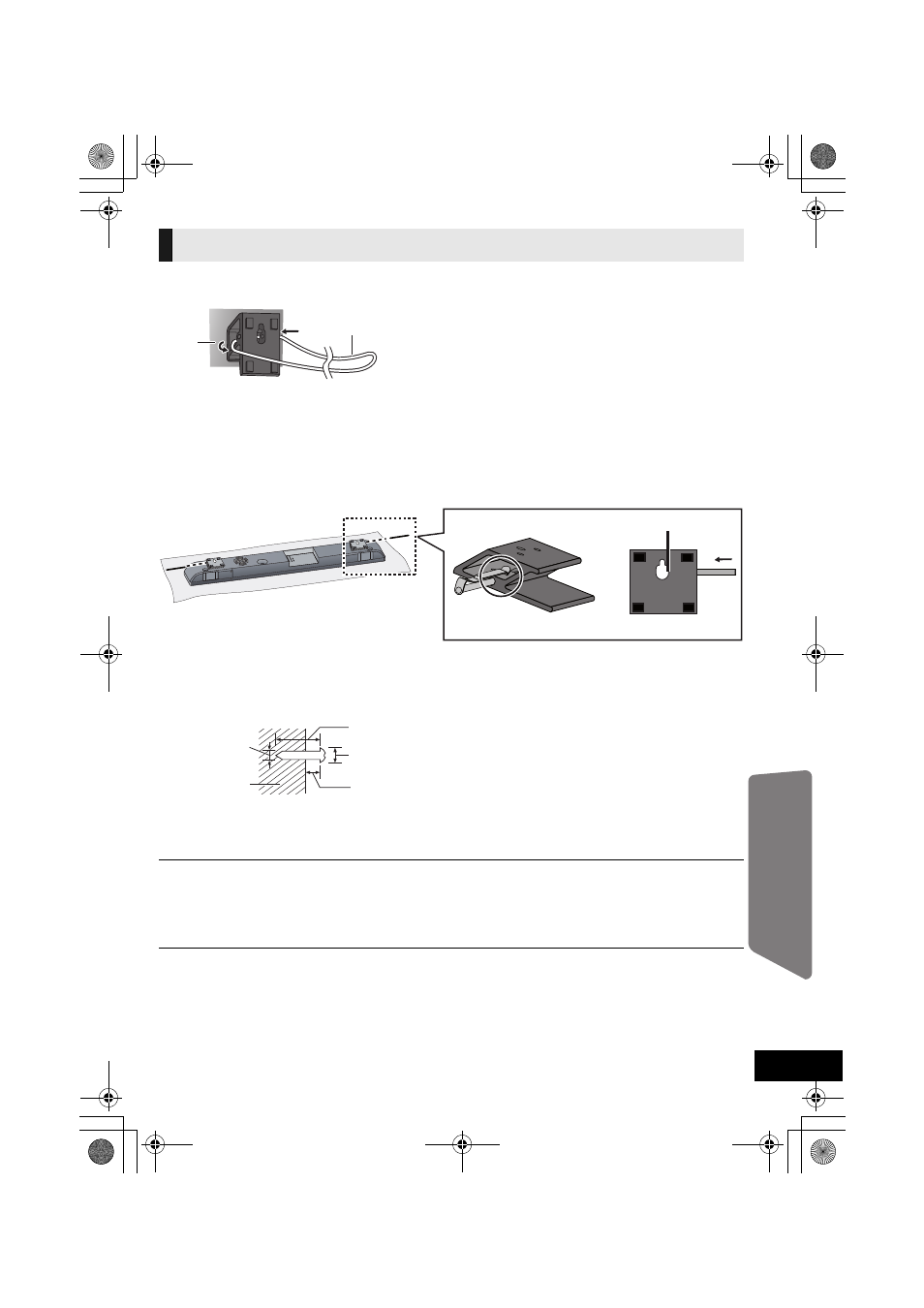

Führen Sie eine (nicht mitgelieferte) Schnur durch die Wandhalterung.
≥ Verwenden Sie eine Schnur mit über 20 kg Tragfähigkeit.
A Geräterückseite
B Halteschnur (nicht mitgeliefert)
7
Stecken Sie die Verriegelungsstifte in die Wandhalterung.
≥ Die Steckbolzen wurden zur Befestigung der Wandmontagebügel an den Schrauben entworfen, an
denen dieses Gerät befestigt wird. Dadurch wird verhindert, dass das Gerät von den Schrauben
fallen kann.
≥ Bewahren Sie die Verriegelungsstifte nicht in Reichweite von Kindern auf, um die Gefahr des
Verschluckens zu vermeiden.
≥ Die Verriegelungsstifte wie auf dem Bild unten abgebildet einstecken.
≥ Achten Sie darauf, dass sich der Verriegelungsstift nicht in der Halteschnur verfangen kann.
A Den Verriegelungsstift nicht tiefer als diese Stelle einstecken.
8
Drehen Sie 2 Schrauben (nicht mitgeliefert) an den in Schritt 4 festgelegten
Stellen in die Wand.
A Min. 30 mm
B
‰4,0 mm
C
‰7,8 mm bis ‰9,4 mm
D Wand
E 5,0 mm bis 6,0 mm
≥ Gehen Sie beim Befestigen des Geräts mit Vorsicht vor. Vergewissern Sie sich vor dem Aufhängen
des Gerätes stets, dass keine elektrischen Kabel oder Rohrleitungen im Weg sind.
≥ Halten Sie die Schrauben immer außerhalb der Reichweite von Kindern, um ein Verschlucken zu
vermeiden.
≥ Vergewissern Sie sich, dass Sie handelsübliche Schrauben mit einem Nenndurchmesser von ‰4,0 mm, die für das
Wandmaterial (Holz, Stahlrahmen, Beton usw.) geeignet sind und jede eine Tragfähigkeit von über 20 kg besitzen, für die
Befestigung des Geräts an der Wand verwenden.
≥ Achten Sie darauf, dass die Befestigungsstelle der Schraube eine Tragfähigkeit von über 20 kg besitzen muss.
≥ Eine nicht vorschriftsmäßige Befestigung könnte die Wand und dieses Gerät beschädigen.
Gerät an der Wand anbringen
