Zrealizujte všechna potřebná připojení k tomuto zařízení. (> 10)
≥ Připojte síťový napájecí kabel k tomuto zařízení, ale nepřipojujte jej do zásuvky elektrické sítě dříve,
než bude dokončena instalace.
≥ Podrobnější informace najdete v návodu k tomuto zařízení.
4

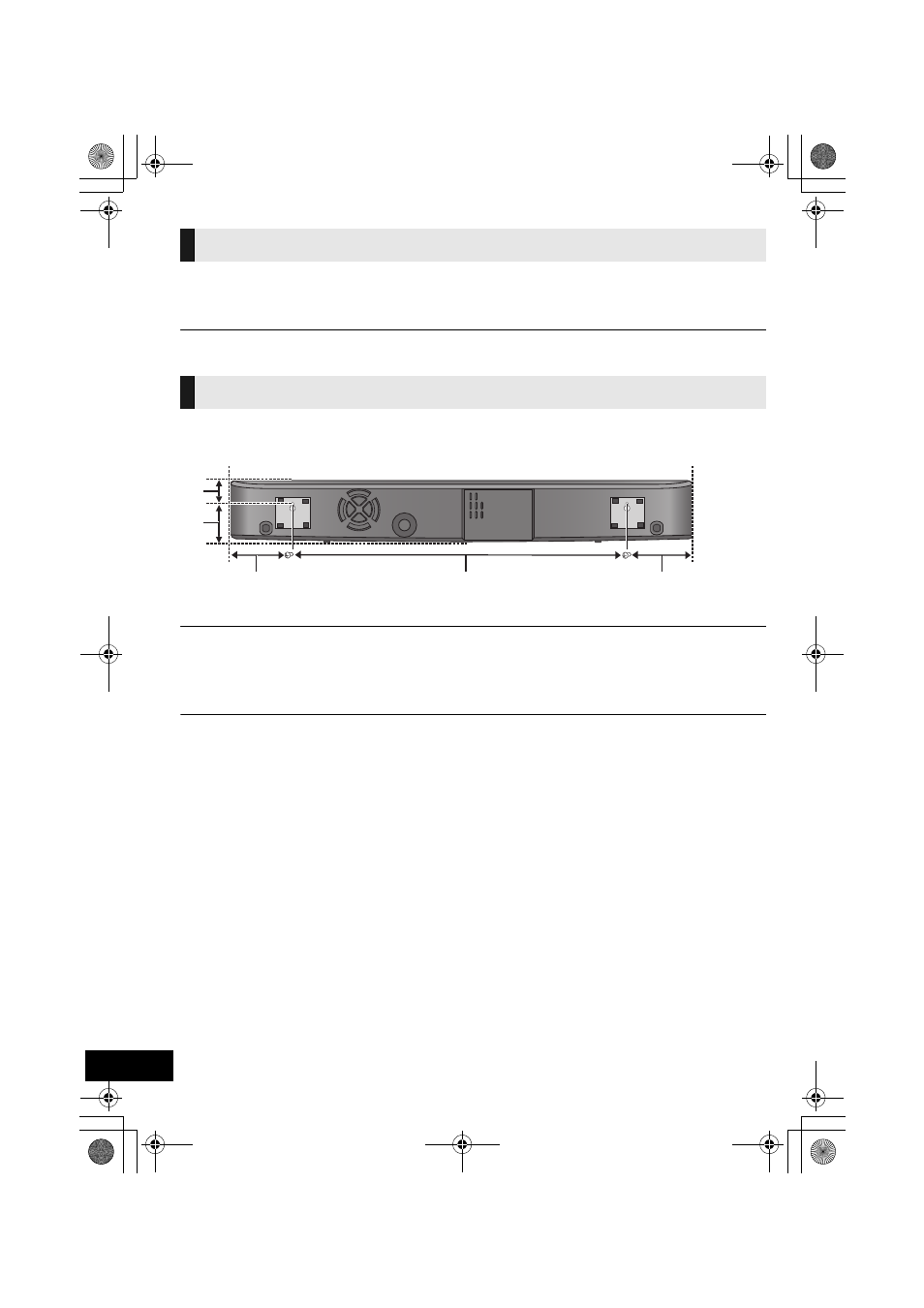

Prostřednictvím níže uvedených měření identifikujte polohu pro
přišroubování na stěnu.
A 36 mm
B 72 mm
C 108,5 mm
D 583 mm
≥ Umístěte zařízení tak, aby nad ním zůstal volný prostor nejméně do vzdálenosti 20 mm a po stranách do vzdálenosti
100 mm. V opačném případě nebude možné provést upevnění na stěnu.
≥ Před vrtáním do stěny se ujistěte, že je nad zařízením dostatek místa a že jsou polohy otvorů pro šrouby vzájemně
vyrovnané.
≥ S použitím pravítka se ujistěte, že jsou obě polohy pro přišroubování vzájemně vodorovné.
5
Kontrola pevnosti místa instalace.
≥ Zkontrolujte pevnost stěny ve 2 polohách pro přišroubování. Když je pevnost v jedné z těchto poloh
nedostatečná, zajistěte její dostatečné zesílení.
jPoloha ve stěně, ve které má být uchycen šroub, musí být schopna unést více než 20 kg.
