9
Návod k obsluze

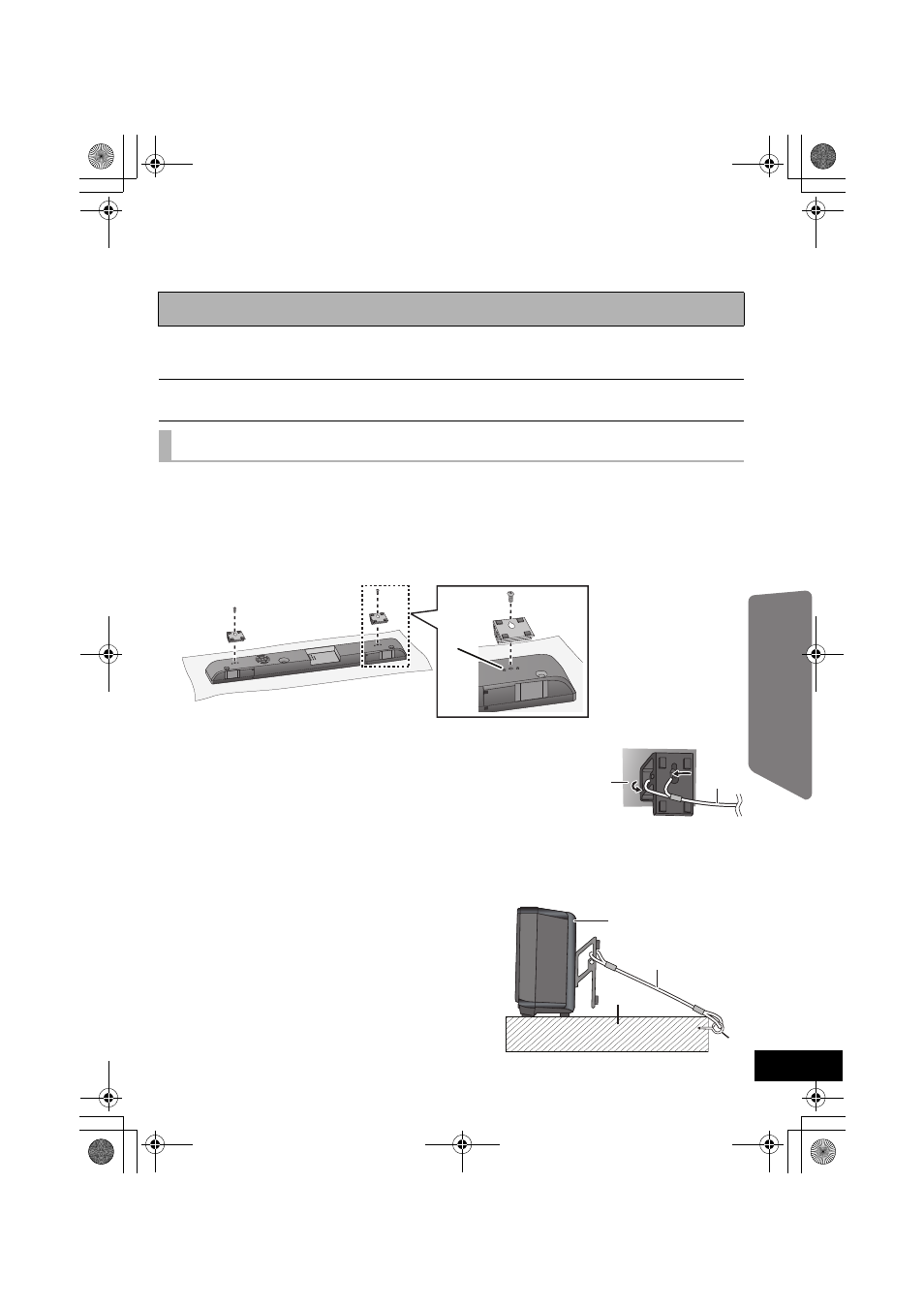

Montáž zařízení
Při ukládání tohoto zařízení na stůl nebo při jeho vkládání do poličky vycházejte z následujících
pokynů. Ohledně montáže na stěnu si přečtěte návod k instalaci. (> 19)
Příprava
≥Aby se předešlo poškození nebo poškrábání, rozložte jemný hadřík a proveďte montáž na něm.
≥Šrouby apod. umístěte z dosahu dětí, abyste předešli možnosti spolknutí.
≥ Nedržte toto zařízení jednou rukou, aby se zabránilo úrazu pádem při manipulaci s tímto zařízením.
1
Na zadní straně zařízení:
Konzolu pro montáž na stěnu umístěte tak, aby byly otvory v konzole
vyrovnané s vyčnívajícími součástmi A.
2
Přišroubujte konzolu pro montáž na stěnu na určené místo, až na doraz.
≥ Utahovací moment šroubů: 80 N0cm až 120 N0cm.
≥ Zopakujte výše uvedené kroky i při montáži druhé konzoly.
3
Provlékněte šňůru (nedodává se) každou konzolou pro montáž na stěnu.
≥ Ujistěte se, že používáte šňůru schopnou
unést nejméně 20 kg.
A Zadní strana
zařízení
B Šňůra pro
zabránění pádu
(nedodává se)
4
Po ukončení realizace všech připojení (> 10)
Umístěte zařízení do požadované polohy a uchyťte každou šňůru k poličce
nebo ke stolu.
≥ Uchyťte každou šňůru k odlišnému závěsnému šroubu.
≥ Ujistěte se, že nepřečnívá více než 3 cm.
A Tento přístroj
B Šňůra pro zabránění pádu (nedodává se)
C Polička nebo stůl
D Závěsný šroub (nedodává se)
≥ Uchycení proveďte v poloze schopné unést
nejméně 20 kg.
Vyžaduje se profesionální instalace.
Instalaci může provádět pouze kvalifikovaný odborník na instalaci.
Zabránění pádu tohoto zařízení
Např.
