23
Návod k instalaci
6

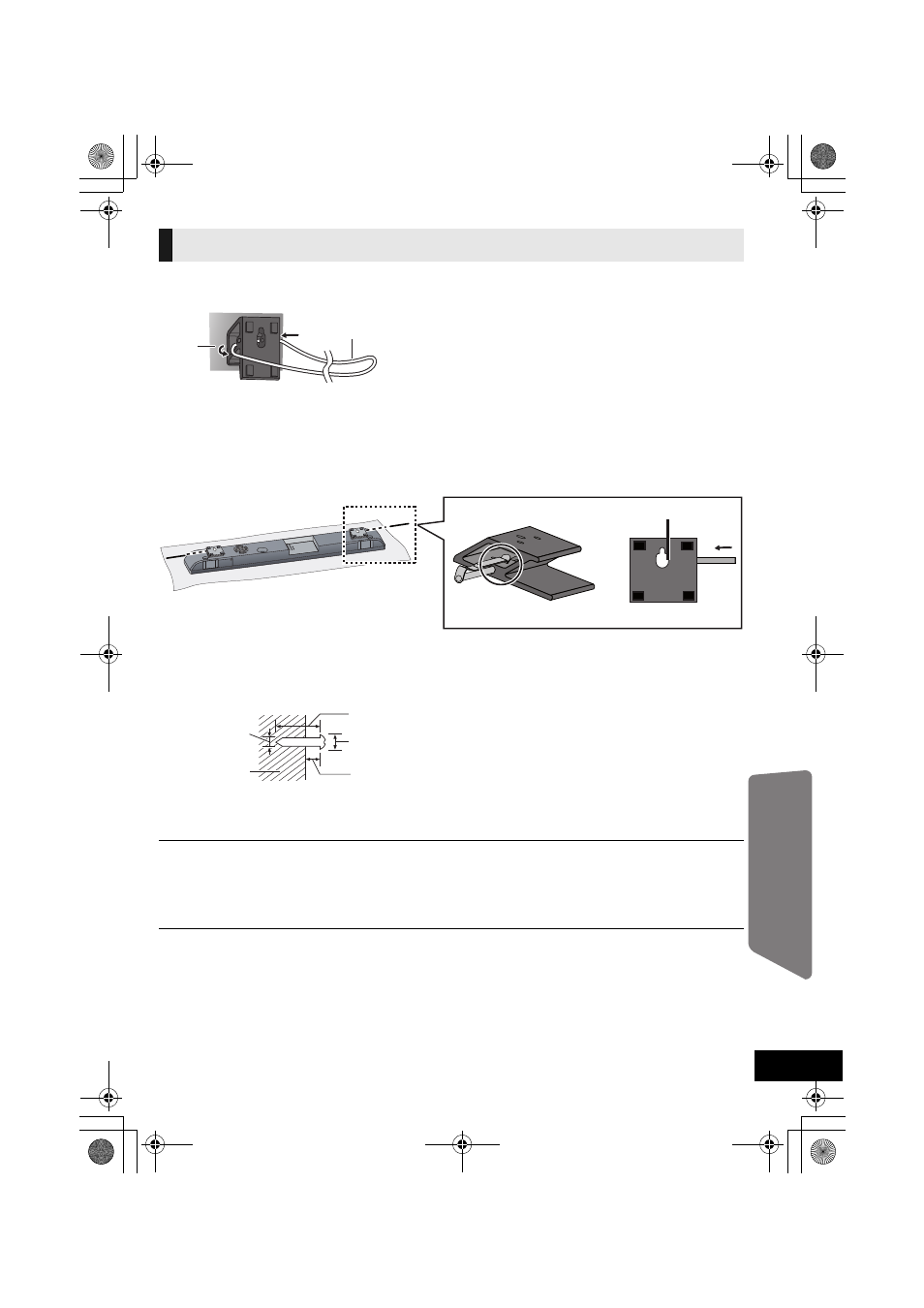

Provlékněte šňůru (nedodává se) konzolou pro montáž na stěnu.
≥ Použijte šňůru, která je schopna unést více než 20 kg.
A Zadní strana zařízení
B Šňůra pro zabránění pádu (nedodává se)
7
Připevněte pojistné kolíky do konzoly pro upevnění na stěnu.
≥ Pojistné kolíky jsou navrženy tak, aby zajišťovaly konzoly pro montáž na stěnu k šroubům, o které je
toto zařízení uchyceno. Tím předchází pádu tohoto zařízení následkem vypadnutí šroubů.
≥ Pojistné kolíky udržujte mimo dosah dětí, aby je nemohly spolknout.
≥ Zasuňte pojistné kolíky způsobem znázorněným na níže uvedeném obrázku.
≥ Ujistěte se, že pojistný kolík není zachycen na šňůře pro zabránění pádu.
A Nezasouvejte pojistný kolík dále než do tohoto bodu.
8
Zašroubujte 2 šrouby (nedodává se) do poloh pro přišroubování, které jsou
uvedené v kroku 4.
A Nejméně 30 mm
B
‰4,0 mm
C
‰7,8 mm až ‰9,4 mm
D Montáž na stěnu
E 5,0 mm až 6,0 mm
≥ Věnujte náležitou péči upevnění tohoto zařízení na stěnu. Před zavěšením této jednotky se pokaždé
ujistěte, že ve stěně neprocházejí žádné elektrické kabely ani trubky.
≥ Šrouby apod. umístěte z dosahu dětí, abyste předešli možnosti spolknutí.
≥ Při upevňování tohoto zařízení na stěnu se ujistěte, že používáte šrouby dostupné v prodejní síti, s jmenovitým
průměrem ‰4,0 mm, vhodné pro materiál stěny (dřevo, ocelový rám, beton apod.) a že každý z nich je schopen unést
více než 20 kg.
≥ Poloha ve stěně, ve které má být uchycen šroub, musí být schopna unést více než 20 kg.
≥ Nesprávné uchycení může vést k poškození stěny a tohoto zařízení.
Uchycení tohoto zařízení na stěnu
119
