10
Zapojení
Před připojením vypněte všechna zařízení a přečtěte si příslušný návod k použití.
Nezapojujte hlavní napájecí přívod před dokončením všech ostatních zapojení.
Kompatibilní s televizorem FULL HD 3D a s přehrávačem Blu-ray disků
≥ Tímto zařízením může procházet signál 3D z přehrávače Blu-ray disků, kompatibilního s 3D, do televizoru FULL HD 3D.
ARC (Audio Return Channel: Zpětný kanál audia)
(Dostupný pouze při použití televizoru
kompatibilního s ARC)
Prostřednictvím této funkce je možné přijímat
signál digitálního audia z televizoru bez připojení
jakéhokoli jiného audiokabelu.
≥ Pro nastavení digitálního audio výstupu
postupujte podle návodu k televizoru.
A Kabel HDMI (nedodává se)
§ Ujistěte se, že provádíte připojení do zásuvky televizoru
kompatibilního s ARC. (Přečtěte si návod k použití
televizoru.)
≥ Když je připojený televizor kompatibilní s ARC, avšak audio
není vyvedeno do tohoto zařízení, proveďte připojení s
použitím optického kabelu pro digitální audio. (> vpravo,
“Základní připojení (k televizoru kompatibilnímu s optickým
kabelem pro digitální audio)”)
A Kabel HDMI (nedodává se)
B Optický digitální audiokabel
(nedodává se)
≥ Při připojení k televizoru kompatibilnímu s ARC nastavte
“Funkce TV audio” na “ARC Vyp.” za účelem vyvedení
signálu audia z optického kabelu pro digitální audio. (> 17,
“Funkce TV audio”)
Spojení s TV
∫ HDMI
Připojení HDMI podporuje VIERA Link “HDAVI
Control” (> 14) při použití s kompatibilním
televizorem od firmy Panasonic.
≥ Používejte vysokorychlostní kabely HDMI, označené logem
HDMI (znázorněným na obalu). Doporučujeme použít kabel
HDMI společnosti Panasonic.
Doporučené kabely:
RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50
(5,0 m), atd.
≥ Kabely neodpovídající normě HDMI nelze použít.
∫ OPTICAL IN
Když televizor není kompatibilní s ARC, připojte
optický kabel pro digitální audio (> níže).

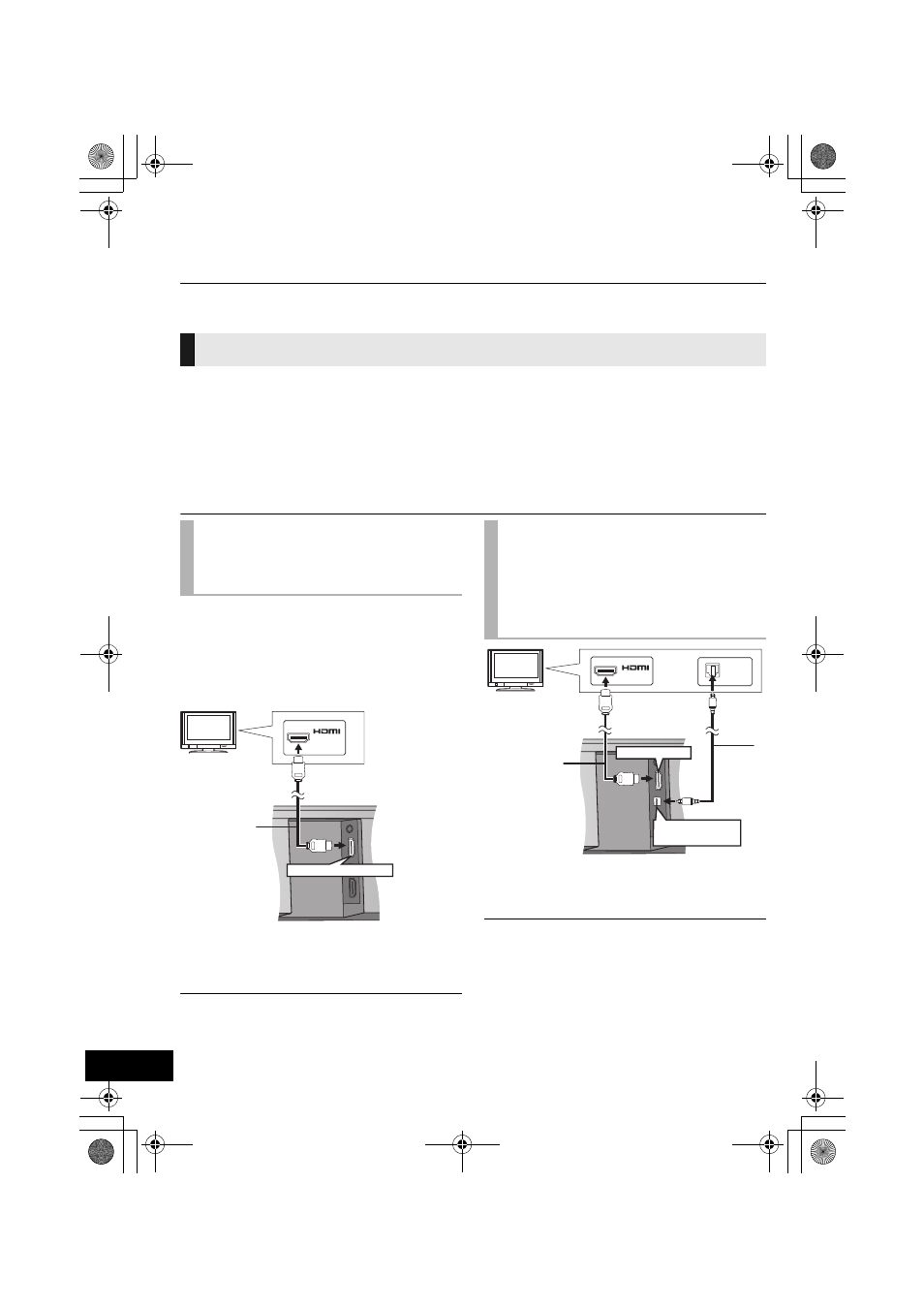

Základní připojení
(k televizoru
kompatibilnímu s ARC)
AV IN
(ARC)
HDMI AV OUT (ARC)


televizor
Základní připojení
(k televizoru
kompatibilnímu s
optickým kabelem pro
digitální audio)
OPTICAL
OUT AV IN
OPTICAL DIGITAL
AUDIO IN
HDMI AV OUT


televizor
106
